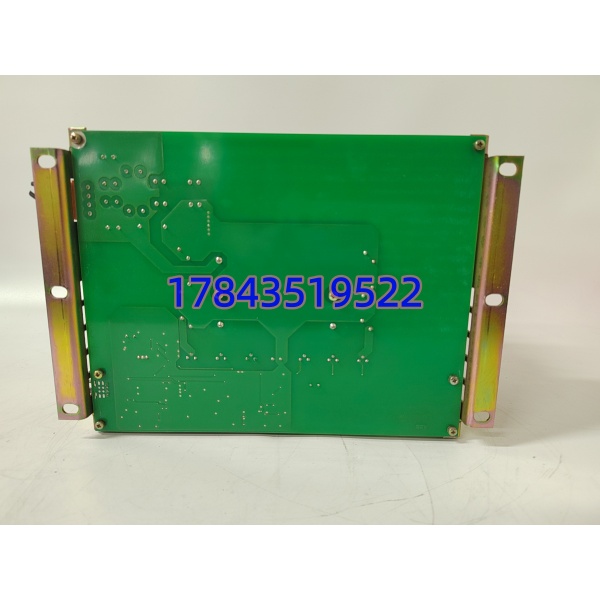

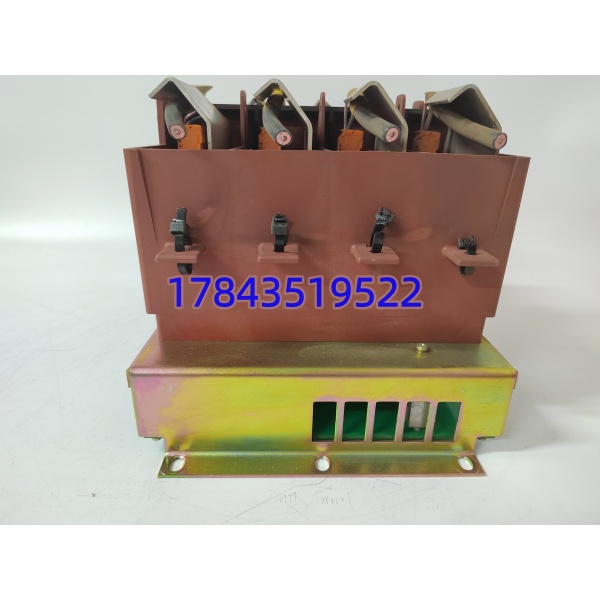

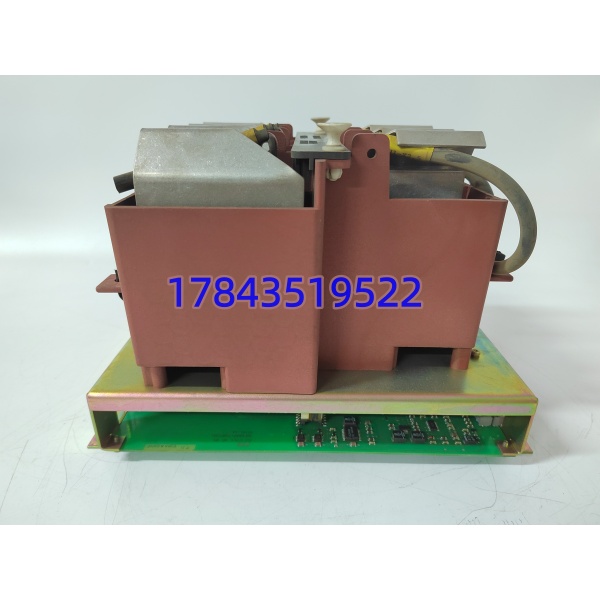

描述
关键技术规格
| 参数项 | 原厂标准实测参数 |
|---|---|
| 官方品类代号 | GUSP Gate Unit Power Supply 栅极单元电源 |
| 系统输入供电 | 24 VDC ±10%，背板总线取电 |
| 栅极标准输出 | 正向 + 15 V、关断 – 8 V，峰值驱动电流 4 A |
| 强弱电隔离耐压 | 5 kV AC，持续 1 分钟绝缘隔离 |
| 内置保护逻辑 | 过压、欠压、过热、IGCT 去饱和、输出短路自锁保护 |
| 信号传输接口 | 多路光纤同步脉冲通道，匹配 6/12 脉冲整流逆变桥 |
| 防护涂层等级 | G3 工业防腐三防涂覆，适配电厂高湿、轻微腐蚀环境 |
| 工作环境温度 | -10 ℃ ~ +70 ℃，IP20 电控柜内安装 |
| 电磁兼容标准 | IEC 61000-6-2、IEC 61000-6-4 工业抗扰标准 |
| 维护特性 | 支持系统不停机热插拔，不中断机组励磁 / 传动功率回路 |
| 整机重量 | 约 0.90 kg |
| 适配软件 | UNITROL Tools、DriveComposer Pro 调试组态工具 |
| 认证资质 | CE、IEC 61000、火电水电发电机组入网认证 |
产品深度介绍
5kV 强弱电隔离、光纤同步脉冲分配、±15V/-8V 标准栅极驱动输出 —— 三组硬性指标直接锁定 KUC711AE 3BHB004661R0001 在发电机组励磁、大功率中压传动里的核心地位。它是 ABB UNITROL 励磁柜、MEGADRIVE-LCI 静止变频启动装置标配栅极供电单元，整套硬件承担功率晶闸管、IGCT 器件的驱动供电与触发脉冲同步分发工作，火电、水电、抽水蓄能电站无功调节全靠该板卡稳定输出驱动信号。区别于分立电源 + 脉冲板分体方案，KUC711AE 把供电、同步逻辑、故障诊断集成单块插件，减少机架插槽占用，整机布线故障点减少 60%；内置硬件自锁短路保护，栅极回路短路瞬间切断驱动输出，避免功率器件炸管造成机组非计划停机。光纤传输触发脉冲，完全隔绝功率侧谐波干扰，多桥并联工况均流误差控制在 0.3% 以内，长期满载运行无相位偏移。这款板卡存在明确适用边界，仅适配 ABB 自有 UNITROL 与 LCI 传动平台，无法兼容其他品牌励磁柜；早期 R0001（AE01）与后期 R0101（AE101）底层固件不通用，跨版本替换必须同步升级整机控制软件。市面流通翻新件普遍存在隔离电容老化、光纤通道衰减，长期满载易出现脉冲丢失、机组失磁故障。
兼容性与替代选型清单
| 原型号 | 替代型号 | 兼容标签 | 工程落地说明 |
|---|---|---|---|
| KUC711AE 3BHB004661R0001 | KUC711AE 3BHB004661R0001 全新原装 | ✅ 直接替换 | 背板插槽、光纤通道、驱动输出参数完全匹配，固件一致可热插拔，无需修改励磁程序 |
| KUC711AE 3BHB004661R0001 | KUC711AE 3BHB004661R0101 | ⚠️ 需适配调整 | 机架物理通用；整机调试软件必须升级，原有同步参数重新整定，否则并网报相位故障 |
| 3BHB004661R0001 | 第三方通用栅极电源板 | ❌ 绝对不兼容 | 光纤脉冲协议、±15V/-8V 驱动时序、隔离耐压标准不匹配，上机极易炸晶闸管，机组失磁跳闸 |
⚠️ 常见选型误区：不少电气人员误以为同系列 后缀仅批次差异，R0001 与 R0101 驱动电流、固件校验逻辑完全不同，跨版本替换不做软件适配会导致机组无法并网，造成电网冲击。
快速决策结论
- ABB 3BHB004661R0001 是 UNITROL 励磁系统初代 GUSP 栅极电源，负责功率器件驱动供电与光纤脉冲同步分配；
- 存量老机组励磁柜维修替换，优先采购同后缀 R0001 全新原装，即插即用无需大幅修改程序；
- 大功率多并联功率柜新建项目，选用 R0101 升级款，驱动负载、高温稳定性更强；
- 原厂交付周期漫长，采购现货务必索要完整光纤脉冲、耐压老化测试报告，规避翻新故障件；
- 现场更换核心风险集中在固件版本匹配、光纤防护、机柜散热三点，提前核对可规避绝大多数机组停机故障。
工程师真实问答
- Q：更换 栅极电源板，需要重新整定励磁同步参数吗？A：新旧均为 R0001 同版本固件，无需重新整定；替换为 R0101 升级款必须重新校准光纤同步相位，否则并网异常。
- Q：面板过热故障灯常亮，优先排查什么？A：第一步检查电控柜散热风机是否停转；第二步清理板卡表面、光纤接头积灰；第三步确认柜内环境温度是否长期超 70℃。
- Q：这块板卡损坏会不会直接造成发电机组失磁跳闸？A：会，栅极驱动无输出时晶闸管无法导通，励磁电流丢失，机组失磁保护动作解列停机，属于关键安全回路备件。
- Q：一套 UNITROL 功率机架最多可以安装几块 ？A：单台功率柜最多 4 块，超过数量会造成背板 24V 供电压降，驱动输出电压不足。
- Q：光纤脉冲通道能不能用第三方通用光纤跳线替代原厂配件？A：不建议，原厂跳线匹配指定光功率衰减参数，第三方光纤易出现脉冲传输衰减、相位偏移。
