描述
产品深度介绍

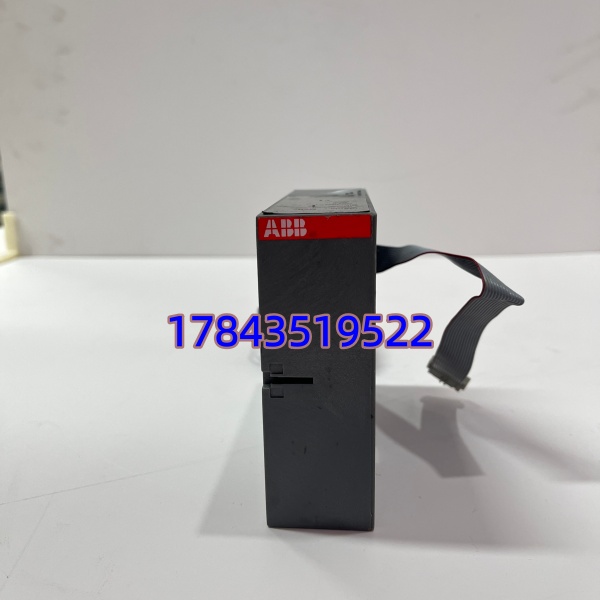

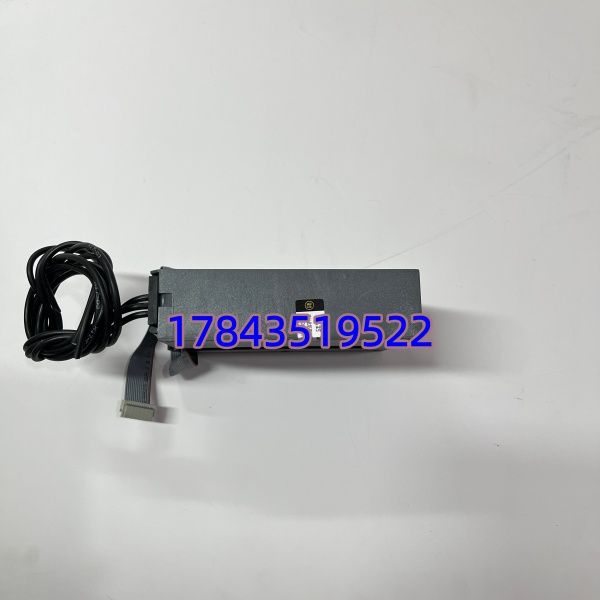

ABB INSUMMCU2（MCU2A02V24）是 INSUM 系列的核心智能电机控制单元，专为 24V 直流供电场景的中小型交流电机设计。集成软启动 / 软停止、过载 / 过压 / 短路保护、转速与转矩闭环控制等功能，可独立完成电机全生命周期控制与保护。
内置实时监测与故障预诊断，可记录电流、电压、温度等关键参数，支持预防性维护。配备 RS-485 接口，兼容 Modbus RTU 协议，可无缝接入 PLC/SCADA 系统，实现远程监控与指令下发，广泛用于智能制造、物流输送、HVAC 及工业泵阀等场景。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | INSUMMCU2（MCU2A02V24） |
| 供电电压 | 24V DC ±10%（20–30V DC） |
| 额定输出电流 | 2A（适配小功率电机） |
| 控制模式 | 开环 / 闭环调速、软启动 / 软停止 |
| 保护功能 | 过载、过压、欠压、短路、堵转、过热 |
| 通讯接口 | RS-485（Modbus RTU） |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20（导轨安装） |
| 安装方式 | DIN 导轨 |
| 重量 | 约 0.5 kg |
技术避坑指南
- 电源容量不足
- 风险：新单元启动瞬间电流冲击大，导致电源跳闸
- 避坑：计算总功耗，预留 20% 余量；24V 电源建议≥5A
- 案例：现场用 2A 电源带 2 台 MCU2，启动频繁跳闸，换 5A 电源后正常
- 通讯地址冲突
- 风险：多单元组网时地址重复，导致通讯混乱
- 避坑：更换前记录旧地址，新单元拨码一致；组网时逐一分配唯一地址
- 提醒：地址拨码在侧面，拍照记录再上电
- 电机参数不匹配
- 风险：额定电流设置错误，导致误保护或烧毁电机
- 避坑：按电机铭牌设置额定电流、过载倍数；首次启动空载试运行
- 警示：有工程师直接默认参数，结果电机过载烧毁，损失近万元
- 屏蔽层接地错误
- 风险：干扰大，通讯丢包、电机抖动
- 避坑：通讯线屏蔽层单端接地（控制侧），电机侧悬空
- 经验：现场两端接地常引入地环流，导致通讯不稳定
常见问题解答（FAQ）
Q1：这个单元支持正反转控制吗？A：支持。通过控制端子的正转 / 反转信号切换，配合内部逻辑实现互锁，防止同时触发导致短路。建议外部加装机械互锁，双重保障。
Q2：可以直接替换旧型号 INSUMMCU 吗？A：可兼容替换，但需核对固件版本与接线定义。MCU2A02V24 优化了保护算法与通讯稳定性，替换后建议重新校准电机参数，避免误动作。
Q3：质保多久？出现故障如何处理？A：提供 12 个月质保（非人为损坏）。质保范围含硬件故障与功能异常；人为损坏（进水、摔落、错接高压）不在范围内。售后可远程协助诊断，1 年内非人为故障可换货。
Q4：需要单独配置编程软件吗？A：无需专用软件。通过 Modbus RTU 即可用上位机或 PLC 读写参数，支持修改转速、保护阈值、通讯地址等，上手简单，无需额外学习成本。
Q5：适合哪些类型的电机？A：适配 24V 供电的小型交流电机、异步电机及部分直流电机，功率范围通常≤1.5kW，适合输送、风机、泵类等轻载 / 中载场景，不适合重载启动或频繁正反转工况。
