描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 主型号 | 216EA61b |
| 配套物料编码 | HESG324015R1、KHESG324258R3I、HESG448230R1 |
| 适用系统 | UNITROL 5000/UNITROL 6000 励磁调节器 |
| 采集信号类型 | ±10V 模拟电压信号 |
| 供电来源 | 励磁机架背板 24VDC |
| 整机功耗 | ≤7 W |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 存储运输温度 | -40 ℃ ~ +85 ℃ |
| 总线接口 | 励磁系统专用并行背板总线 |
| 防护等级 | IP20（机柜内部安装） |
| 抗震标准 | IEC60068 工业振动、冲击标准 |

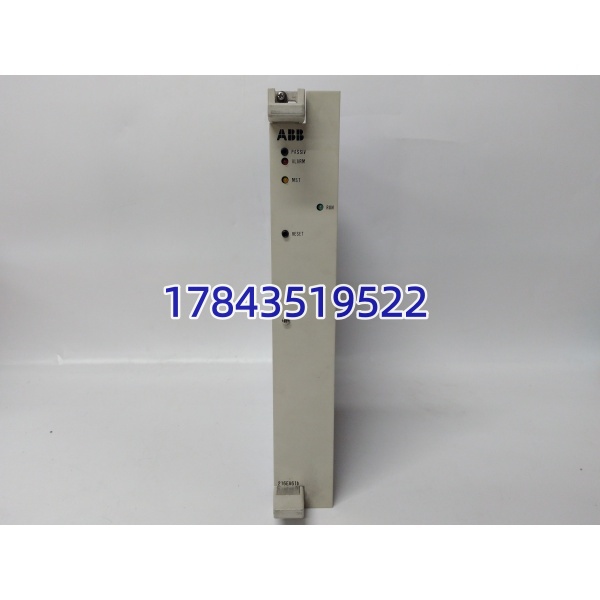

| 面板指示灯 | PWR 电源、DATA 通讯、FAULT 故障告警灯 |
| 安装规格 | 标准单宽励磁机架插槽，不可热插拔 |
| 整机重量 | 约 0.21 kg |
产品深度介绍

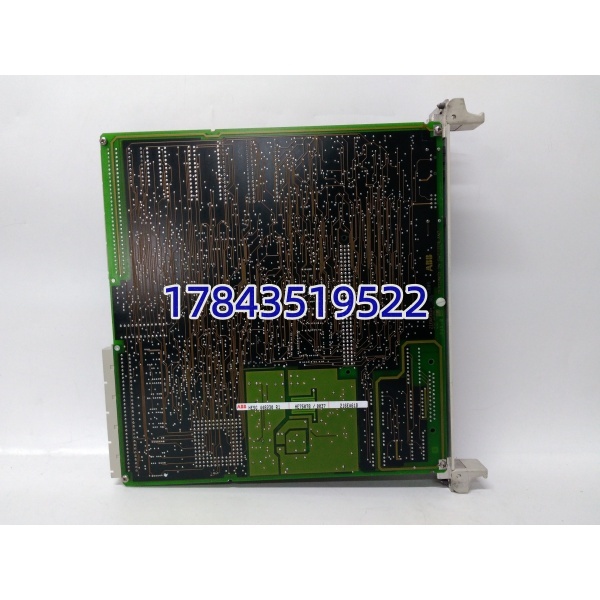

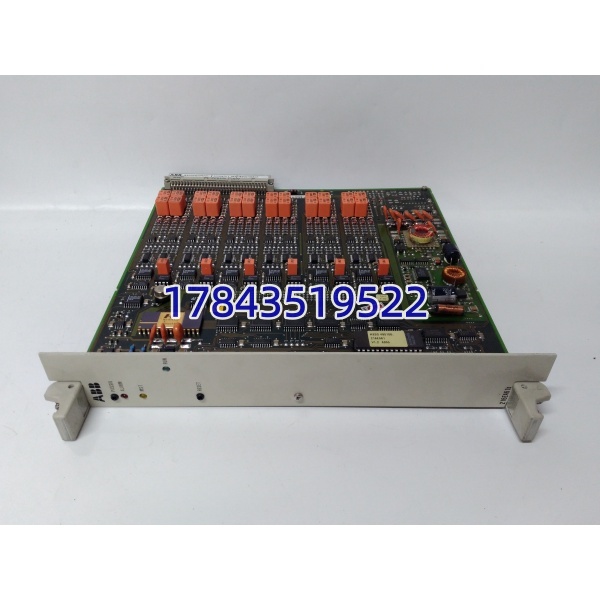

ABB 216EA61b 是 UNITROL 大型发电机励磁柜专用模拟输入采集板，同步对应三组原厂物料编码 HESG324015R1、KHESG324258R3I、HESG448230R1，三者为同一块板卡不同批次出厂标识。板卡负责采集发电机定子电压、转子电流、有功无功功率等现场模拟信号，完成信号滤波、隔离调理后通过背板总线上传励磁主控单元，参与励磁调压、无功补偿、过励限制等整套控制逻辑。板载隔离电路，抵御电厂变频器、高压开关带来的电磁干扰，长期高低温、振动工况下采样数值稳定。老旧励磁柜故障更换无需改动二次接线，同编码批次可直接对位安装，大幅缩短机组停机检修时长。
应用场景与行业案例
工程痛点
发电机组励磁系统采集板故障后，电压、电流采样失真，励磁调节紊乱，轻则机组无功波动，重则触发励磁保护跳机。大型火电厂、水电厂机组停机检修窗口期极短，原厂期货交期长达 2-3 个月，无备用备件会造成巨额发电损失。
典型应用场景
- 火力发电厂 – 汽轮发电机励磁柜适配 300MW、600MW 机组 UNITROL 5000 励磁系统，采集机端电压、转子回路电流，实现恒压、恒无功调节。
- 水力发电厂 – 水轮发电机组励磁控制库区潮湿、振动大环境，隔离采集电路可避免水电机组谐波干扰造成的采样漂移。
- 自备电厂 / 钢铁自备电站 – 余热发电机组自备机组负荷波动频繁，稳定模拟采集保证励磁响应速度，避免电压闪变影响厂区用电设备。
- 生物质发电、燃气轮机机组 – 小型励磁控制柜标准化机架插槽设计，适配中小型 UNITROL 励磁成套设备改造替换。
真实案例
某内陆 300MW 火电厂 2 号机组励磁系统 216EA61b 采集板 FAULT 灯持续报警，上位机无功曲线持续漂移，运维班组判断板卡硬件损坏。联系原厂订货交期 75 天，机组无法长期带病运行。我方仓库有同编码全新原装现货，当天完成整机功能检测并发货，48 小时送达电厂。运维人员断电更换后，电压、无功采样恢复正常，机组稳定并网运行，规避了长时间停机的发电亏损。
