描述
产品深度介绍

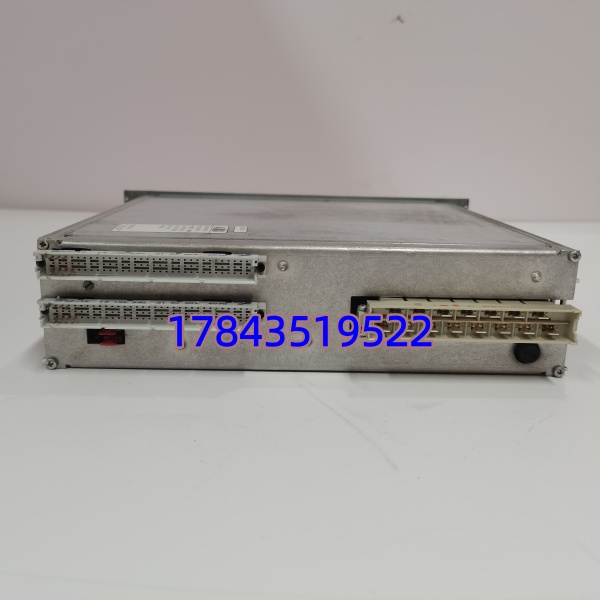

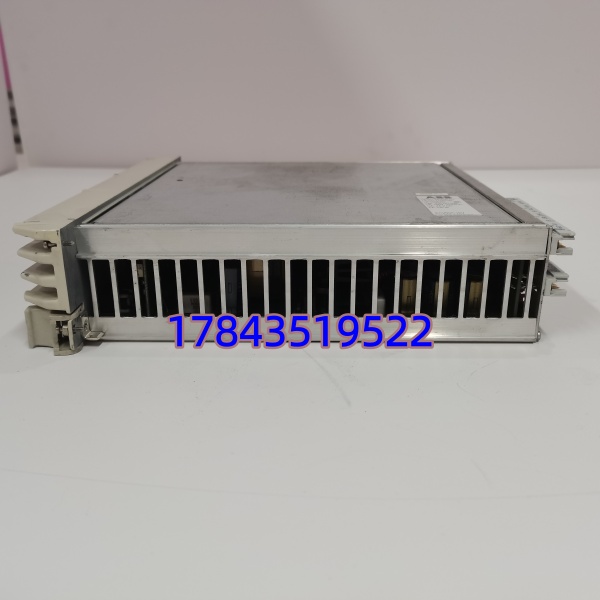

ABB 216NG63A（HESG441635R1 / HESG216879-K）是 ABB AC800M、Symphony Plus DCS 及 REG216 系统的专用24V DC 冗余电源模块，负责为控制器、I/O 卡件及远程站提供高可靠直流供电。
该模块支持85–264V AC 宽范围输入，可自动适配 110V/220V 电网，输出稳定 24V DC/10A（峰值 12A），效率达 92%。具备N+1 并联冗余、自动均流、热插拔能力，单台故障时无缝切换，不影响系统运行。集成过压、过流、短路、过热及反接保护，适配电力、石化等关键连续生产场景。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 主型号 | 216NG63A |
| 硬件编码 | HESG441635R1（冗余底座） |
| 软件版本 | HESG216879-K |
| 输入电压 | AC 85~264V（47–63Hz），单相宽压 |
| 输出电压 | DC 24V ±2% |
| 输出电流 | 10A（持续），峰值 12A |
| 额定功率 | 240W |
| 效率 | 典型 92%（满载） |
| 冗余方式 | N+1 并联冗余，自动均流，故障无缝切换 |
| 热插拔 | 支持在线更换，无需停机 |
| 保护功能 | 过压、过流、短路、过热、反接、浪涌三级保护 |
| 工作温度 | -25℃ ~ +70℃ |
| 隔离耐压 | 输入 / 输出 3kV AC |
| 尺寸（宽 × 高 × 深） | 85×125×115mm |
| 重量 | 约 1.5kg |
| 适配系统 | AC800M、Symphony Plus、REG216、Procontrol P13 |
质量检测流程
- 入库验收检测核验原厂装箱单、序列号；外观无划痕、锈蚀、变形；端子无松动、针脚无氧化；配件齐全、防静电袋未拆封。
- 上机功能测试使用 ABB AC800M 测试机架；通电自检，核查 PWR/RUN/ERR 指示灯；满载 24V/10A 带载 24 小时，记录温升；N+1 冗余切换测试，验证无缝切换；出具测试报告。
- 电气参数测试福禄克 115 万用表测通断；500V 摇表测绝缘电阻＞10MΩ；核验接地连续性；测输出电压精度、纹波噪声＜100mV（峰峰值）。
- 固件配置核验读取固件版本并记录；备份冗余配置、均流参数；拍照留存开关位置。
- 最终质检封装质检员签字确认；密封防静电袋，气泡膜包裹；粘贴 QC 合格标签及序列号；可提供检测视频 / 照片。
替换避坑指南
- 型号编码不匹配216NG63A、HESG441635R1、HESG216879-K 必须三者完全一致，硬件 / 软件版本不匹配会导致冗余失效、输出异常。采购时核对完整编码，避免仅主型号一致。
- 冗余配置错误N+1 并机时，模块地址、均流母线必须正确设置，否则负载不均、切换失败。更换前拍照记录开关位置，新模块严格复刻；总线终端电阻按手册设置。
- 输入电压误接模块支持 AC85~264V 宽压，但需确认现场为单相交流；误接 380V 三相会直接烧毁模块。接线前用万用表实测输入电压。
- 直流输出极性反接+24V 与 GND 接反会烧毁后端 I/O 卡件、控制器。接线时对照标签，通电前用万用表复测极性。
- 静电损伤模块电源内部芯片敏感，干燥环境无防护易击穿。拆装全程佩戴防静电手环、使用防静电垫；曾有工程师无防护操作导致模块烧毁。
