描述
产品深度介绍

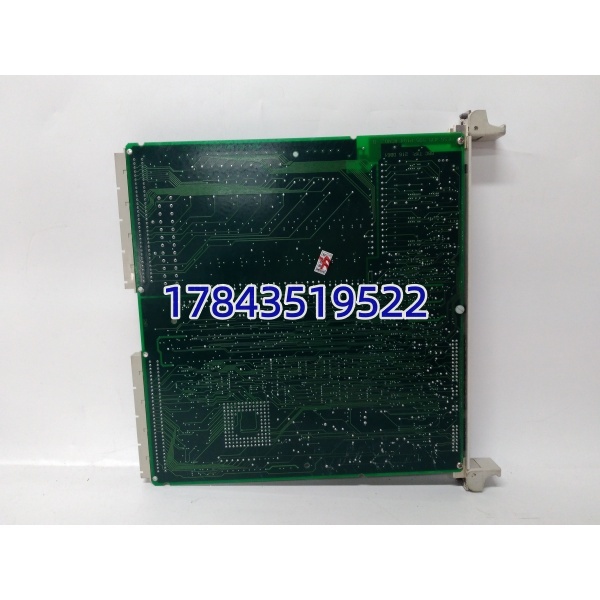

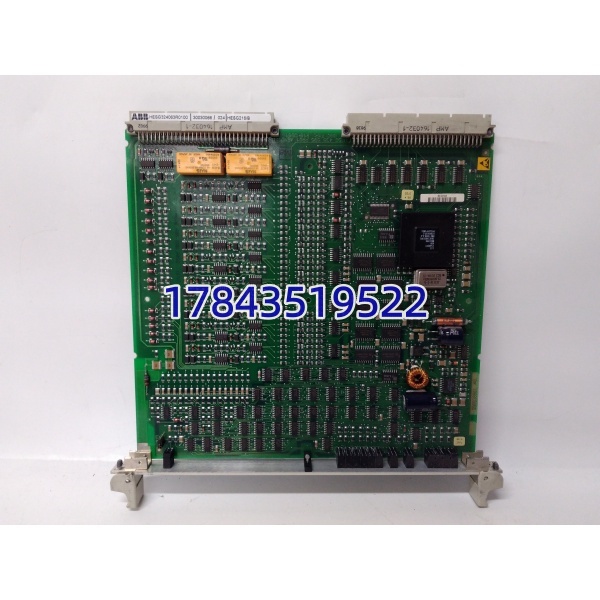

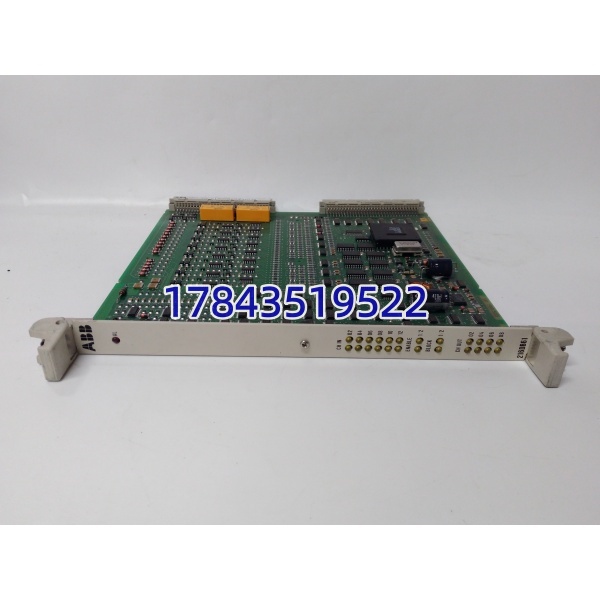

ABB 216DB61（HESG324063R0100 / HESG216882A）是 REG216 发电机保护系统专用一体化 I/O 板卡，集成开关量采集与跳闸驱动两大核心功能，是汽轮发电机、水电机组继电保护回路的核心组件。板卡配备 16 路独立 24VDC 二进制输入通道，采集断路器位置、保护动作反馈、外部闭锁 / 使能信号；8 路双极可控跳闸输出，直接驱动辅助跳闸继电器，实现故障紧急停机逻辑。通道与背板之间搭载 1500VAC 电气隔离，内置输出放大器实时监控、短路硬件保护，变电站变频器、高压开关强电磁干扰环境下不会误触发跳闸。单卡仅占用 6U 机架一个槽位，前面板对应通道配备独立 LED 状态灯，故障点位一眼识别；支持外部跳闸闭锁、使能逻辑自定义配置，输出回路可并行冗余接线，单点通道故障不影响整套机组保护逻辑，配套 REG216 专用组态软件完成保护逻辑、跳闸延时参数整定。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料编码 | 216DB61 / HESG324063R0100 / HESG216882A |
| 适配系统 | ABB REG216 数字发电机保护控制系统 |
| 输入通道 | 16 路 24VDC 二进制干接点输入，2 路可单独用作外部跳闸使能、闭锁 |
| 跳闸输出 | 8 路双极跳闸驱动输出，带输出放大器监控 |
| 隔离等级 | 通道至背板 1500VAC 电气隔离 |
| 防护功能 | 输出短路硬件保护、输入断线诊断、放大器故障监测 |
| 状态指示 | 每通道独立 LED 指示灯，输入 / 跳闸动作可视化 |
| 机架规格 | 19 英寸标准 6U 机架，单槽位安装 |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 背板供电 | 系统机架 24VDC 辅助电源供电 |
| 响应速度 | 跳闸输出动作延时≤10ms |
| 兼容配套 | 同机架 216EA62 模拟采集卡、216AB61 辅助输出卡 |
| MTBF | ≥120,000 小时 |
应用场景与行业痛点
去年秋冬，多家自备电厂发电机保护系统出现 216DB61 老化故障，单通道跳闸输出粘连，机组故障时无法可靠遮断，运维人员只能临时短接回路，存在重大设备损坏风险。REG216 属于老旧专用保护平台，原厂备件交期半年以上，机组长期带病运行会引发定子短路、轴系损坏等重大事故。
典型应用场景
- 火力发电厂汽轮发电机组保护柜采集主变断路器、励磁系统故障、轴承振动保护反馈，触发机组主汽门跳闸回路。
- 水电厂水轮发电机继电保护系统用于过速、低油压、机组冷却系统故障联锁，驱动水轮机导叶紧急关闭继电器。
- 冶金自备电厂、化工炼化自备发电机组厂区变频器、高压电机干扰强，高隔离设计避免误跳闸，保障连续生产机组安全。
- 变电站备用电源机组保护屏外部闭锁信号采集、远方遥控跳闸输出，满足电网并网安全规范要求。
真实现场案例
某北方自备电厂 2 号汽轮机组 REG216 系统原有 216DB61 出现 3 路输出放大器失效，系统频繁报跳闸回路故障。联系原厂调货告知瑞典仓库缺货，交期 18 周。机组如果失去完整保护，电网调度要求停机检修，每天发电量损失超 60 万元。采购找到我们现货库存，24 小时内发出，到货后停机 4 小时完成更换调试，消除长期安全隐患。后续该厂一次性备货 2 块同型号模块作为应急储备。
