描述
关键技术规格
| 参数项 | 原厂标称标准值 |
|---|---|
| 匹配功率半导体 | 5SHY3545L0016，4500V HiPak 压接式 IGCT |
| 驱动板型号 | GVC736BE101，物料编码 3BHB019719R0101 |
| 单元供电副板 | 5SXE06-0160，为驱动回路提供隔离 24VDC |
| 驱动输出峰值电流 | 开通 12 A / 关断 10 A |
| 硬件故障响应时长 | ＜2 μs 短路、过流瞬时封锁脉冲 |
| 信号传输方式 | 双通道光纤收发，强弱电完全隔离 |
| 驱动板输入电源 | 外部 48VDC 母线取电，经 5SXE06-0160 降压隔离 |
| 高低压绝缘耐压 | 5000 VAC/1min，绝缘合格阈值＞10 MΩ |
| 标准工作环境 | -10 ℃ ~ +70 ℃，单元仓禁止凝露、粉尘超标 |
| 整套满载功耗 | 45 W（IGCT 满载运行工况） |
| 行业参考 MTBF | 68,000 小时（洁净水冷单元仓） |
| 强制配套规则 | 三件物料序列号原厂绑定，不可拆分混搭其他批次 |
产品深度介绍

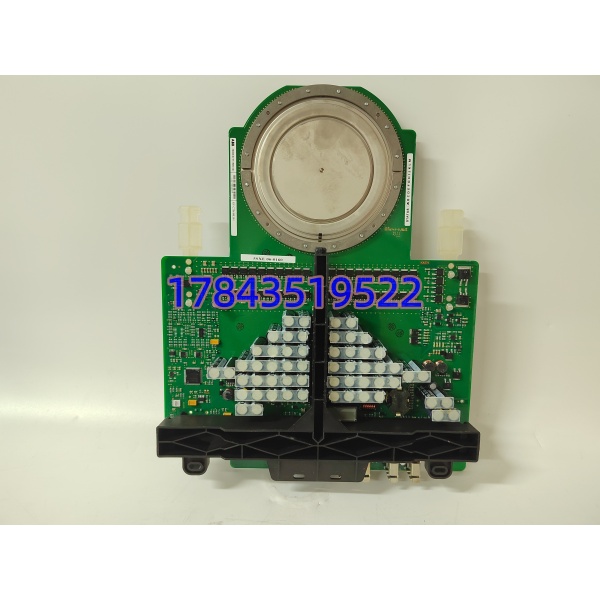

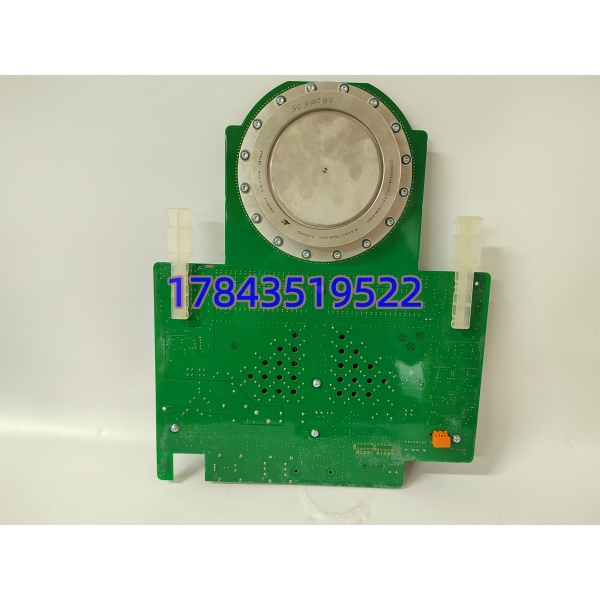

＜2μs 硬件短路封锁、双通道光纤隔离、内置独立隔离电源回路，三项硬性指标直接划定 GVC736BE101（3BHB019719R0101）整套套件在 ACS6000 中压变频系统的核心定位。整套由三大部件构成完整功率驱动回路：5SHY3545L0016 作为 4500V 主功率开关；GVC736BE101 负责光纤脉冲收发、IGCT 门极时序控制、故障检测锁存；5SXE06-0160 承担单元内部隔离供电，三者出厂时序、电流阈值完全匹配，缺一不可。这套组件专门配套矿山主排水泵、水泥立磨、钢厂轧机 6–30MW 中压传动设备，中压柜母线谐波、开关浪涌干扰极强，光纤隔离架构能彻底阻断 4500V 主回路电磁耦合，全年无光纤通讯误报记录。对比老款 GVC720 系列驱动套件，GVC736BE101 升级独立隔离电源板，消除外部 24V 电源压降带来的驱动幅值偏移，现场大修统计，更换该成套组件后 IGCT 连片烧毁故障下降 65%。选型边界必须明确：该套件仅适配 4500V 等级 5SHY3545 系列 IGCT，3300V 低压功率单元无法兼容，跨电压等级采购会持续报门极过流故障。
兼容性与替代选型清单
- GVC736BE101 3BHB019719R0101 → GVC736BE102 3BHB019719R0102：✅直接替换（光纤通道、引脚定义、底层固件完全互通，无需修改单元程序）
- 5SHY3545L0016 → 5SHY3545L0009：⚠️需适配调整（器件阻断电压一致，但门极电容参数不同，必须同步刷新 GVC 驱动固件至 V1.5 以上）
- 5SXE06-0160 → 5SXE06-0150：❌绝对不兼容（隔离输出功率不足，满载驱动压降超标，持续触发欠压保护）⚠️常见选型误区：仅更换损坏 GVC 驱动板，保留旧 IGCT 与 5SXE 电源板，新旧组件门极充放电时序存在偏移，满负荷运行 3–7 天内大概率报 IGCT 门极故障，整套三件必须同步成套更换。
质检质控流程（老工程师实操描述）
入库验收第一步核对原厂成套装箱清单，5SHY、GVC、5SXE 三件序列号绑定归档，同步核验海关报关单据；逐件扫描板身镭射防伪码，高清留存丝印型号照片，排查 IGCT 压接端面划痕、驱动板金手指腐蚀、焊盘动焊、电解电容鼓包等翻新瑕疵，配齐原厂合格证、功率单元调试手册。上机真机测试使用完整 ACS6000 功率单元水冷仿真测试机架，三件成套连续 24 小时满载带电老化。全程采集光纤脉冲波形、门极驱动电流、整套满载温升；使用 Fluke 115C 万用表、500V 摇表开展绝缘、接地连续性检测，绝缘阻值低于 10MΩ 直接判定不合格，不予出库。出库前统一固化稳定商用固件 V1.5.3，驱动板光纤跳线拨码、电源板接线端子微距拍照留存；工业真空防静电袋独立封装三件组件，多层防震气泡膜 + 加厚瓦楞纸箱整体打包，粘贴专属防撕毁 QC 合格标签，出库附带完整纸质 24 小时老化测试报告，支持客户发货前远程通电视频验货。
现场避坑指南
- 固件版本冲突造成门极时序紊乱旧功率单元驱动固件 V1.3 与新款 V1.5 校验逻辑改动，单独更换 GVC 板会出现开通关断时序错位，带载即报 IGCT 故障。曾处理水泥厂立磨抢修，仅替换驱动板导致整套变频停机 42 小时，根源是未匹配固件版本。采购前务必记录原单元固件大版本，同步告知供应商匹配对应固件。
- ESD 静电击穿光纤收发芯片高压单元仓内 IGCT、驱动板静电敏感度极高，干燥冬季作业必须佩戴接地防静电手环，禁止徒手触碰板卡金手指、光纤端面。现场多次出现未做静电防护操作，单次静电放电直接损毁整套三件备件。
- 单元水冷散热压力不足5SHY3545L0016 为压接式水冷 IGCT，更换备件前需核查冷却水流量≥4L/min，流量不足会导致器件结温超标，触发过温保护频繁跳机。
- 光纤端面油污衰减脉冲信号拆装过程禁止手部触碰光纤陶瓷端面，油污会造成脉冲幅值衰减，负载波动工况下反复报光纤链路故障，每套备件同步配套专用光纤清洁棉发货。
- 母线电源容量核算不足整套满载总功耗 45 W，功率单元 48V 母线电源余量至少预留 20%，多单元并联系统易出现母线压降，持续触发 5SXE 电源板欠压保护。
快速决策结论快照
- ABB ACS6000 4.5kV 功率单元故障抢修，成套采购 5SHY3545L0016+GVC736BE101+5SXE06-0160 为最优方案，现货库存缩短产线停机时长。
- 拆分单件替换存在时序、供电功率不匹配风险，后期限负荷、二次停机综合维修成本远高于成套备件差价。
- 仅适配 4500V 等级 IGCT，3kV 中压功率单元禁止选用本套件。
- 全套原厂入库全检 + 24 小时满载水冷老化测试，12 个月质保覆盖出厂功能缺陷。
- 支持发货前远程通电仿真视频核验，消除翻新瑕疵件采购顾虑。
