产品深度介绍

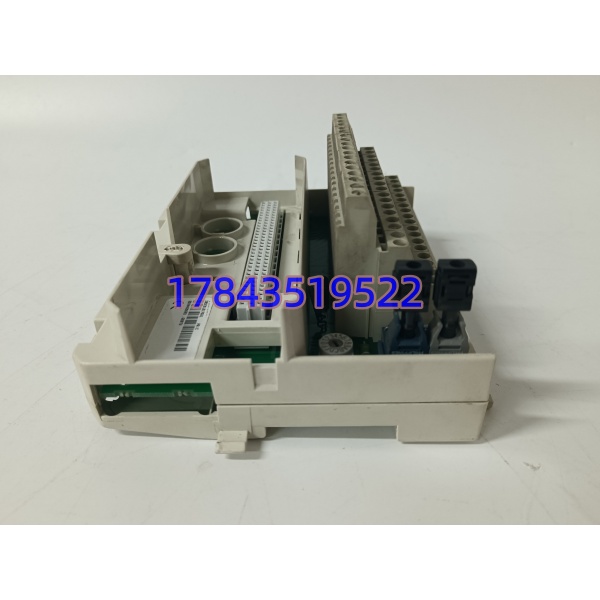

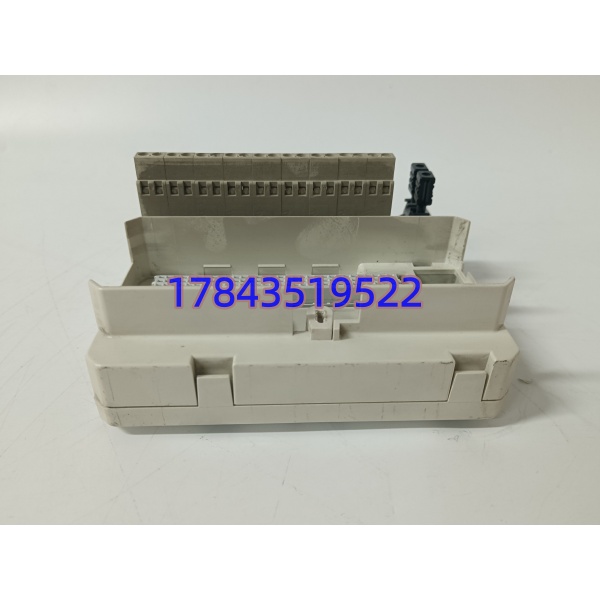

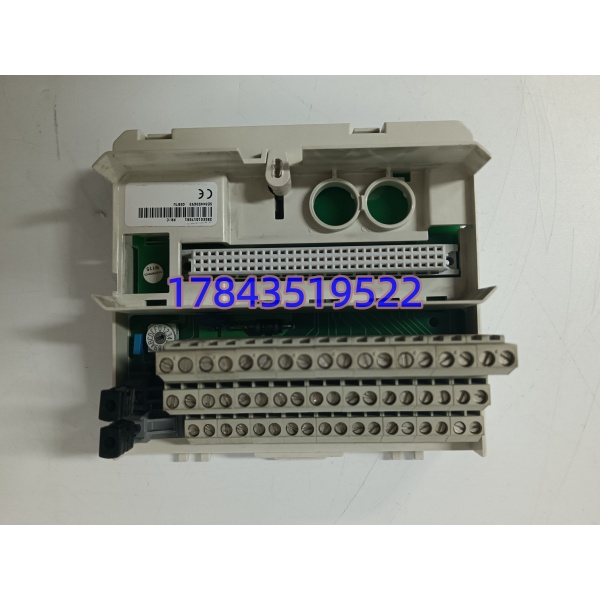

GRBTU 3BSE013175R1 是 ABB S800 I/O 体系专属驱动总线底座，属于 MTU 模块化终端单元，必须搭配 S800 系列 I/O 卡件组合使用，不可单独上机运行。底座集成 Profibus DP 通用工业总线与 ABB DriveBus 驱动专用总线两套通讯电路，一边接入 AC800M 控制器，另一边直连现场 ACS 系列变频器，完成转速、转矩、故障代码、运行状态双向数据交互。
模块自带独立光电隔离电路，可隔绝变频器大功率 IGBT 产生的高频干扰，避免总线抖动、信号丢失。侧面拨码可自由设置总线地址与波特率，自带 120Ω 终端电阻跳线，适配长距离现场布线。原厂已逐步减产，海外订货周期 6~10 周，老旧电厂、化工生产线多依赖现货备件替换；支持不停机热插拔底座，更换时无需整架断电，缩短停机调试时长。
应用场景与行业案例
工程痛点描述GRBTU 底座通讯电路击穿后，整套变频器总线失联，电机无法远程调速、故障报警无法上传 DCS，生产线只能就地手动操作。冶金、化工连续工况无法长期离线运行，原厂货期长，多数现场不会储备同规格 S800 驱动总线底座，故障停机单日损耗极高。
典型应用场景
- 造纸行业 – 纸机传动控制系统复卷机、烘缸、压榨辊多电机同步控制，单 GRBTU 底座挂载多台 ACS880 变频器，实现全线速度同步闭环调节。
- 火力发电 – 锅炉辅机变频控制引风机、送风机、一次水泵变频监控，Profibus 总线远距离传输，隔离变频干扰保证 DCS 信号稳定。
- 石油炼化 – 泵类、压缩机变频系统原料输送泵、循环压缩机远程调速，防爆厂区搭配隔离底座，规避总线干扰引发的误停机联锁。
- 冶金轧钢 – 轧线主辅传动粗轧、精轧机组多电机联动，DriveBus 高速传输转矩曲线，满足高速轧制实时控制需求。
- 水处理大型水厂 – 曝气、加药泵变频监控全厂分布式水泵集中管控，老旧 AC800M 系统改造替换失效 GRBTU 底座。
真实抢修案例去年 11 月，华东某造纸厂 2 号线纸机 S800 I/O 系统报 DriveBus 总线故障，排查确认 GRBTU 3BSE013175R1 内部隔离芯片烧毁，所有传动变频器全部脱离 DCS 控制，整条纸机停机。联系 ABB 原厂订货周期 8 周，纸机停机每日产能损失超百万。
客户当晚调取现货，完成入库全套功能检测后 24 小时发出，36 小时送达厂区。电气工程师断电更换底座，复刻旧底座拨码地址，接入总线终端电阻，上电后所有变频器通讯瞬间恢复，全线同步调速功能正常投用。事后该企业采购 4 块 GRBTU 作为三条生产线备用备件。
技术避坑指南
1. 普通 MTU 底座与 GRBTU 驱动底座混用不兼容问题：使用标准 S800 I/O 普通 MTU 底座替代 GRBTU，无 DriveBus 电路，变频器总线完全失联。避坑：GRBTU 为驱动专用底座，仅用于变频器通讯；普通模拟量 / 数字量 I/O 底座不可替换，采购前确认现场总线用途。现场踩坑实例：造纸厂维护人员拿普通 AI 底座替换故障 GRBTU，调试 4 小时总线无反馈，更换同型号 3BSE013175R1 后通讯恢复。
2. 拨码总线地址重复冲突问题：机架内多块 GRBTU 同时使用，拨码地址重复，Profibus 总线频繁闪断、变频器卡顿失控。避坑：拆卸故障底座前完整拍摄拨码档位，新底座严格复刻原有地址；多底座地址按 0~126 依次错开。
3. 总线终端电阻跳线设置错误问题：总线首尾底座未开启 120Ω 终端电阻，或中间底座误开电阻，远距离变频器频繁掉线。避坑：Profibus 总线仅首尾两端底座接通终端电阻跳线，中间所有 GRBTU 底座断开电阻。
4. 变频器干扰击穿底座隔离电路问题：现场变频器动力电缆与通讯线缆同槽敷设，无屏蔽隔离，高频高压击穿 GRBTU 光电隔离芯片。避坑：通讯双绞线单独穿金属管敷设，屏蔽层机柜侧单端接地，远离变频器动力线缆。
5. ESD 静电烧毁总线收发芯片问题：干燥冬季无防静电操作，徒手触碰底座金手指，Profibus 通讯芯片永久损坏，上电持续报 COM 故障。避坑：拆装全程佩戴防静电手环，放置防静电垫作业；操作前触摸机柜释放人体静电。现场实例：水厂电工未做静电防护插拔 GRBTU，总线通道彻底损坏，原厂补货周期 2 个月。
避坑总结更换 GRBTU 3BSE013175R1 优先选用驱动专用底座、留存旧底座拨码照片、规范总线终端电阻与线缆屏蔽布线，落实防静电操作，可减少九成现场调试返工时长。
