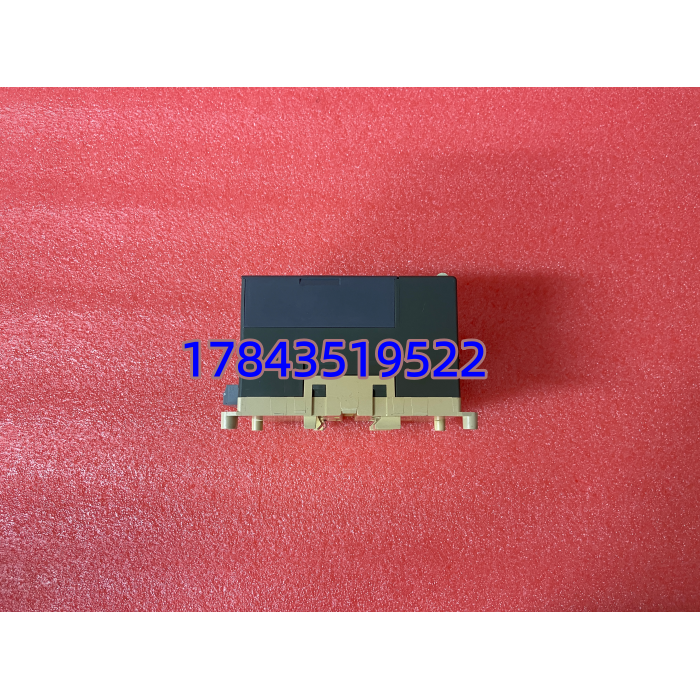

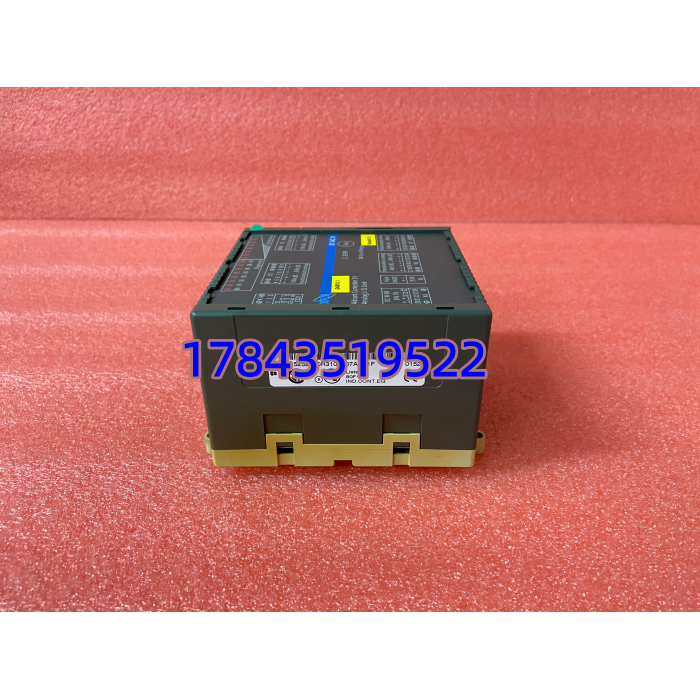

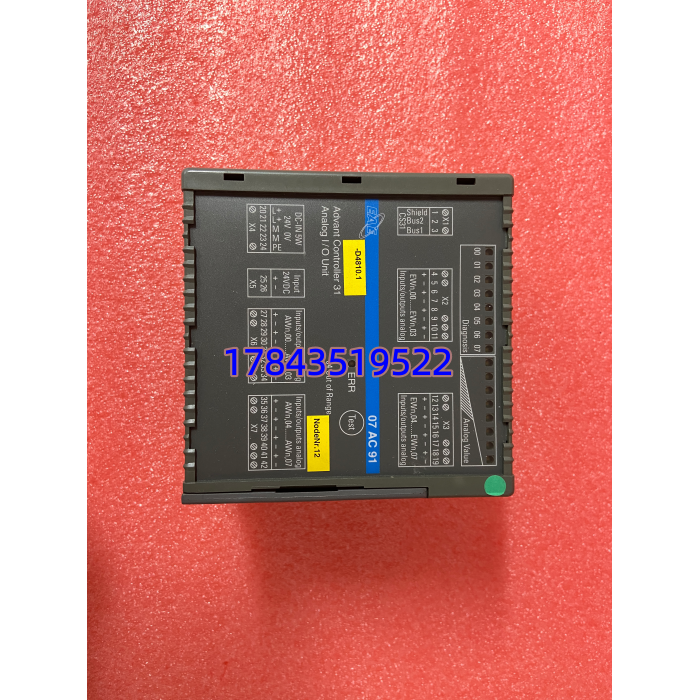

ABB GJR5252300R3101 07AC91F | 模拟量 I/O 模块 Advant 系列原装现货

描述

关键技术规格

• 通道配置：8 路模拟量输入（AI）+ 8 路模拟量输出（AO）
• 输入信号：0-10VDC、4-20mA
• 输出信号：0-10VDC、4-20mA
• 分辨率：16 位
• 精度：±0.1% 满量程
• 供电电压：24VDC（±10%）
• 功耗：≤2W
• 工作温度：-10°C ~ +55°C
• 隔离耐压：500V（总线与现场侧隔离）
• 通信接口：CS31 系统总线、Modbus RTU
• 安装方式：DIN 导轨安装
• 尺寸：140×80×50mm

产品深度介绍

ABB GJR5252300R3101（07AC91F）是 ABB Advant Controller 系列的高密度模拟量 I/O 模块，专为 800xA 与 Advant 开放控制系统设计，用于工业现场模拟信号的采集与控制输出。模块集成 8 路 AI 与 8 路 AO，支持电压 / 电流信号兼容输入输出，16 位分辨率与 ±0.1% 精度保障测量与控制精度。

采用工业级隔离设计，总线侧与现场侧 500V 隔离，抗 EMI 干扰能力强，适配化工、冶金等高干扰场景。24VDC 宽电压供电、低功耗设计（≤2W），支持 DIN 导轨安装，适配标准控制柜布局，是过程控制中温度、压力、流量等参数闭环控制的核心 I/O 组件。

应用场景与行业案例

工程痛点

过程控制中需同时采集多路模拟信号并输出控制信号，普通 I/O 模块通道少、精度低、隔离弱，易受干扰导致数据漂移或执行器误动作，影响生产稳定。

典型应用场景

1. 石油化工 – 反应釜控制采集温度、压力、液位信号，输出 4-20mA 控制调节阀，实现反应釜参数精准闭环控制，保障反应稳定。
2. 电力行业 – 锅炉系统监测蒸汽温度、压力、给水流量，输出控制信号调节燃烧器与给水阀，提升锅炉热效率与运行稳定性。
3. 冶金行业 – 加热炉温控采集多点炉温信号，输出控制信号调节燃气阀，实现加热炉温度精准控制，减少能耗与产品缺陷。
4. 水处理 – 加药与 pH 控制采集 pH、电导率信号，输出控制信号调节加药泵，实现水质稳定达标，降低药剂消耗。

真实案例

2025 年 5 月，山东某化工园区反应釜系统原用普通 8 路 I/O 模块，精度 ±0.5%，夏季高温干扰大，数据漂移超 3%，导致反应釜温度波动大，产品合格率仅 92%。更换 07AC91F 后，±0.1% 高精度 + 500V 隔离，数据稳定无漂移，温度控制误差≤±0.5°C，产品合格率提升至 99.5%，月减少废料损失超 15 万元。

核心卖点与差异化

• 高密度通道：8AI+8AO 一体化，单模块覆盖 16 个模拟点，节省机柜空间与成本。
• 超高精度：16 位分辨率、±0.1% FS 精度，比普通模块提升 5 倍，适配精密控制场景。
• 强隔离抗干扰：500V 总线 – 现场隔离，抵御 ±2kV 浪涌，适配高干扰工业环境。
• 信号兼容广：同时支持 0-10VDC/4-20mA 输入输出，适配主流传感器与执行器。
• 低功耗稳定：≤2W 功耗，24VDC 宽电压供电，长期运行稳定，降低运维成本。
• 原装质保：全新原装，一年质保，提供技术支持与配置指导，降低采购风险。
