描述
产品深度介绍

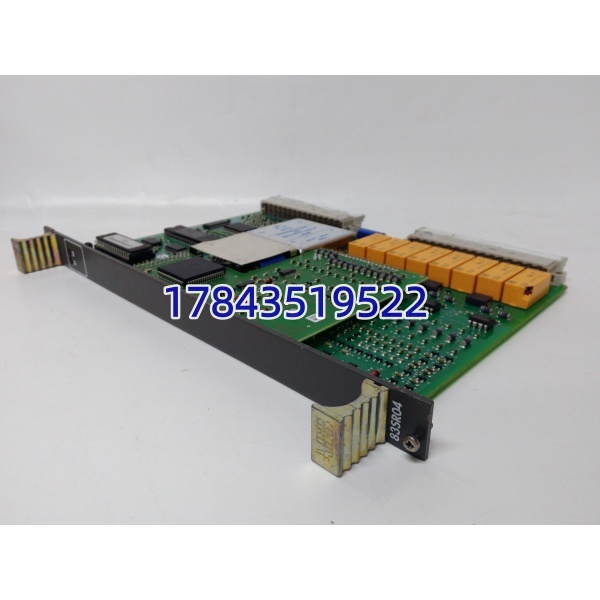

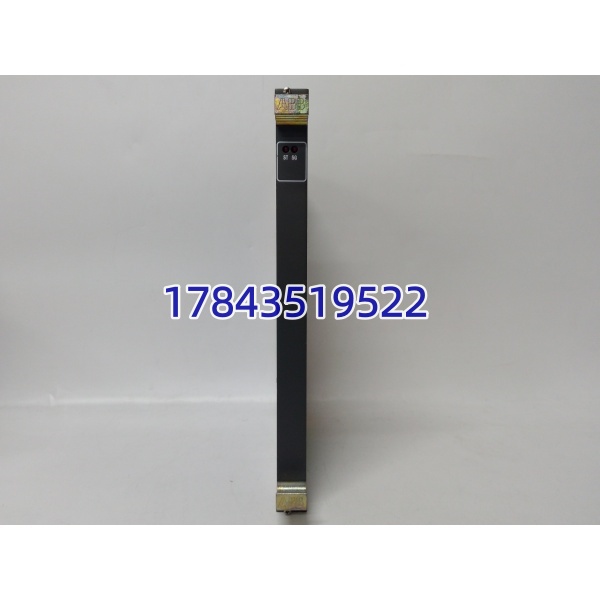

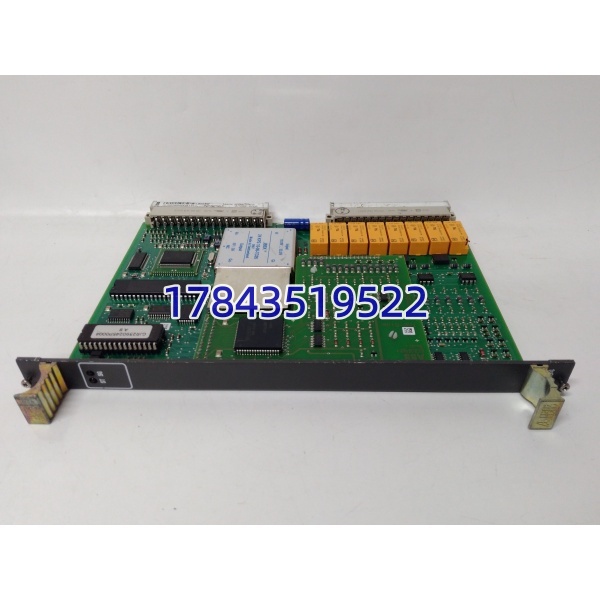

ABB 83SR04C-E 是 Advant OCS 系统标准继电器输出成套模块，由主控卡件 GJR2390200R1411 与端子底座 GJR2390211R45 组合使用，多用于锅炉、汽机安全跳闸、声光报警、阀门驱动回路。模块内部每通道配备独立机械继电器，背板与现场触点之间加装光电隔离，有效隔绝现场大功率负载产生的反向电动势，避免干扰 DCS 主控逻辑。单路触点支持交流 250V、直流 30V 负载，适配绝大多数工业电磁阀与报警设备；面板四路独立状态指示灯，可快速判断继电器吸合 / 断开状态。整套采用卡扣式机架安装，拆装便捷，是电厂、化工老旧 Advant 机组联锁回路抢修常用替换备件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 完整成套配置 | 输出卡 GJR2390200R1411 + 端子底座 GJR2390211R45 |
| 输出通道数量 | 4 路独立无源继电器触点 |
| 触点额定负载 | 250VAC 5A / 30VDC 5A |
| 回路隔离方式 | 背板逻辑侧与现场触点光电隔离 |
| 背板总线 | Advant OCS 专用并行背板总线 |
| 机架供电 | 5V DC 机架馈电，整套功耗 3.8W |
| 状态指示 | 每通道独立 LED，吸合亮灯、断开熄灭 |
| 安装规格 | Advant 标准单槽位卡扣机架安装 |
| 工作环境温度 | 0 ℃ ~ 60 ℃ |
| 存储温度 | -20 ℃ ~ 70 ℃ |
| 防护等级 | IP20，仅限控制柜内部使用 |
| 适配系统 | ABB Advant OCS DCS，火电辅控、化工装置联锁系统 |
应用场景与行业案例
整套模块主要解决连续生产装置联锁执行回路失效问题，机组跳闸、安全报警回路一旦无输出，工艺失控无法紧急切断，极易引发安全事故。
典型应用场景：
- 火力发电厂 – 锅炉辅控 DCS用于引风机、送风机跳闸联锁、炉膛灭火声光报警、排污阀驱动控制，机组安全停机回路对触点可靠性要求极高。
- 化工炼化装置 – Advant OCS 控制系统反应釜超温、超压联锁切断阀、车间可燃气体报警输出，现场变频器多，必须依靠光电隔离屏蔽干扰。
- 水处理厂区 – 污水工艺联锁加药泵、应急切断阀远程开关控制，多台大功率水泵周边电磁环境复杂，隔离设计减少信号误动作。
真实案例：北方某热电厂 #2 机组 Advant 系统一块 83SR04C-E 继电器模块触点粘连，炉膛灭火报警无法触发。原厂供货周期 6 周，装置无法长期失去安全报警功能。采购我方成套现货，48 小时送达现场，运维人员断电更换后，四路报警、跳闸回路全部恢复正常，规避炉膛超温安全风险。事后该厂采购两套同款模块作为备用备件。
