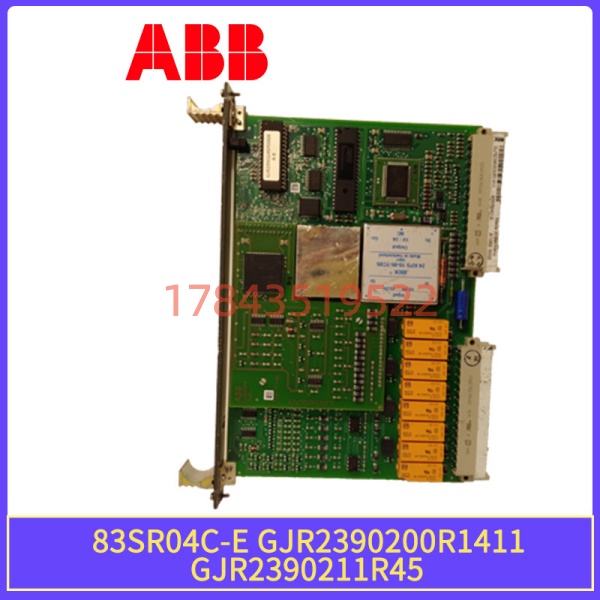

ABB GJR2390200R1411 83SR04C-E | 可编程控制器

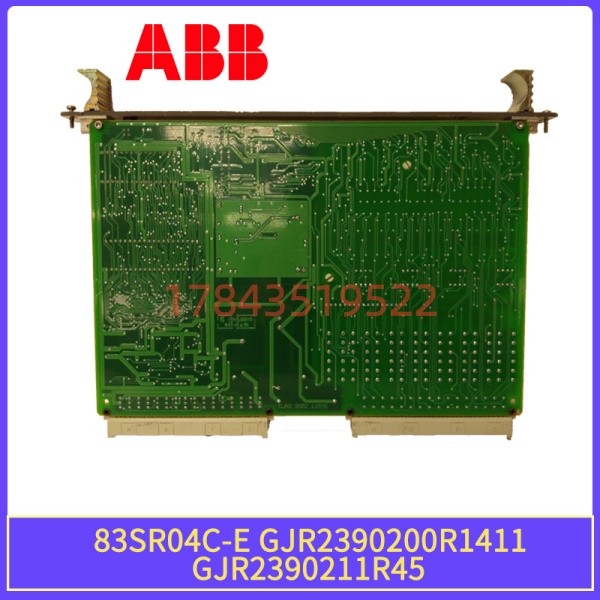

ABB GJR2390200R1411 83SR04C-E | 可编程控制器 - 图片 2

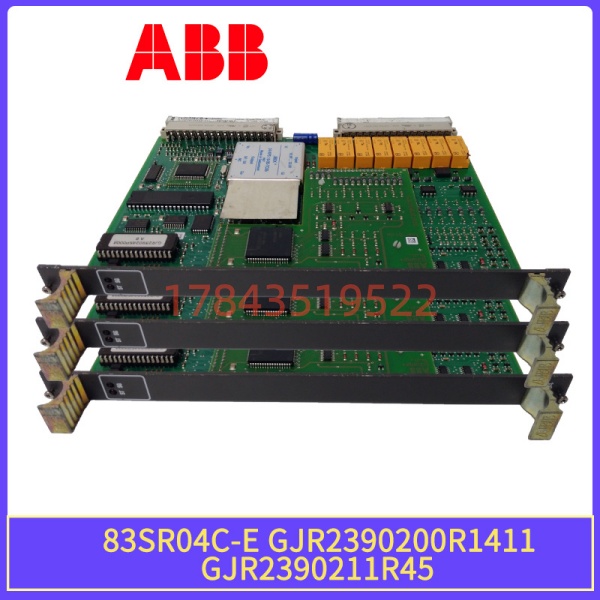

ABB GJR2390200R1411 83SR04C-E | 可编程控制器 - 图片 3
ABB GJR2390200R1411 83SR04C-E | 可编程控制器 - 图片 4

ABB GJR2390200R1411 83SR04C-E | 可编程控制器

原价为：¥5,421.00。当前价格为：¥3,453.00。

· 型号: 83SR04C-E (GJR2390200R1411 / GJR2390211R45)
· 品牌: ABB (瑞士-瑞典)
· 系列: S800 I/O 远程站 / AC800M 控制器系列
· 核心功能: 分布式I/O系统的通信适配与信号采集
· 产品类型: 远程I/O适配器 / PROFIBUS DP从站模块
· 关键规格: 支持PROFIBUS DP | 最多8个S800 I/O模块 | 热插拔
· 成色: 全新原装 (New Surplus)，非翻新
· 定位: 这是ABB S800 I/O系统的远程站通信头，不是CPU也不是电源模块

我要购买
分类：

描述



关键技术规格

参数 规格
产品型号 83SR04C-E
完整订货号 GJR2390200R1411 (含GJR2390211R45选件)
产品类型 PROFIBUS DP从站通信模块 / S800 I/O适配器
所属系统 ABB S800 I/O, AC800M, 800xA DCS
总线标准 IEC 61158 Type 3 (PROFIBUS DP)
通信速率 9.6 kbps 至 12 Mbps (自适应)
最大I/O配置 最多8个S800 I/O模块
最大I/O数据 ≤64字节输入 / ≤64字节输出
电气接口 RS-485, 9针D-SUB(母头)
隔离电压 500V DC
供电方式 S800 I/O底板背板供电 (+24V DC)
状态指示 LED显示模块状态、PROFIBUS通信活动、故障、DP地址
安装方式 DIN导轨 (TS-35/7.5或TS-35/15)
工作温度 0°C 至 +60°C
防护等级 IP20 (安装于防护机柜内)
认证 CE, UL, cUL, ATEX
兼容系统 ABB 800xA, AC800M, Symphony Plus



产品深度介绍

83SR04C-E (订货号 GJR2390200R1411) 是ABB S800 I/O系统的PROFIBUS DP远程站通信适配器。它不是CPU，也不是电源模块，而是负责将 I/O站“接入”AC800M控制系统网络的通信头模块。

要理解这块模块的定位，得先搞清楚ABB分布式控制系统的硬件分层：

  • 控制器层：AC800M主控制器(如PM864A)，负责运行控制程序、执行逻辑和算法
  • 通信网络层：PROFIBUS DP现场总线，连接控制器和远程I/O站
  • 远程I/O站：一个机架上装着 I/O模块(如DI、DO、AI、AO模块)
  • 适配器/通信头：就是83SR04C-E，负责让这个I/O站在PROFIBUS总线上“说话”

83SR04C-E的任务不是“采集信号”本身——那是I/O模块的事。它的任务是：接收来自AC800M控制器的PROFIBUS DP指令，解析后通过背板总线驱动下面的I/O模块；同时把I/O模块采集到的现场信号打包，通过PROFIBUS送回给控制器。

83SR04C-E有几个“接地气”的设计，在现场调试和维护时特别实用。第一，自动波特率识别：上电后自动从PROFIBUS主站获取通信参数，不用手动设置拨码开关，避免人为配置错误。第二，深度模块级诊断：不仅能报告总线通信故障，还能检测所连接的 I/O模块是否缺失、配置错误或通道故障，并将信息上传至主控系统。第三，真正的热插拔支持：系统运行时可以安全更换83SR04C-E或其下挂的I/O模块，PROFIBUS主站会自动重新初始化该从站，过程扰动极小。



现场痛点

搞DCS系统设计的都清楚，大型流程工业项目最头疼的问题之一就是现场I/O信号怎么拉回控制室。

一个千万吨级炼厂，控制室在厂区中央，现场仪表分布在半径500米的范围内。如果每个I/O点都单独拉一根电缆到控制室，电缆数量上千根，电缆桥架装不下，施工成本翻倍，信号衰减和电磁干扰问题更是麻烦。

这就是为什么需要远程I/O站——在现场设备附近设置一个小机柜，里面放 I/O模块和83SR04C-E通信头，然后用一根PROFIBUS DP电缆把整个站的数据传回控制室。一根电缆代替几百根电缆，成本大幅下降，抗干扰能力大幅提升。

但远程I/O也有痛点：PROFIBUS DP物理层的故障排查比较费劲。波特率不匹配、终端电阻没接对、地址冲突、屏蔽接地不良——任何一个细节出问题，整个远程站就“失联”了。83SR04C-E的自动波特率识别和自诊断功能，大幅降低了这类问题的发生概率。



典型应用场景

  1. 石油化工 – 装置现场远程I/O站
    常减压、催化裂化、加氢等装置的现场机柜间，距离控制室几百米。83SR04C-E作为通信头，将本地的温度、压力、流量、阀位信号通过单根PROFIBUS电缆回传至中央控制室。
  2. 化工与制药 – 防爆区本安I/O站
    在防爆区域(Zone 1/2)构建本安型I/O站，配合隔离栅模块。83SR04C-E安装在安全区的机柜内，通过PROFIBUS与控制器通信。
  3. 火电厂 – 辅助车间集中监控
    电厂的水处理、输煤、除灰、脱硫等辅助车间，位置分散。每个车间设置一个远程I/O站，83SR04C-E作为通信头，将分散的泵、风机状态集中接入主控系统。
  4. 冶金 – 生产线分段控制
    热轧、冷轧生产线的长度几百米，分段设置远程I/O站，减少长距离模拟信号传输的衰减和干扰。
  5. 老旧装置改造 – 硬接线I/O升级为数字远程I/O
    老厂的I/O信号是直接拉电缆到控制室的。改造时用远程I/O站替换，83SR04C-E作为通信头接入PROFIBUS网络，可在不更换主控系统的前提下大幅减少电缆和施工量。



核心卖点与差异化



83SR04C-E (PROFIBUS DP从站适配器)

· PROFIBUS DP标准从站 – IEC 61158 Type 3标准，与ABB 、西门子等主流PLC兼容，通用性强

· 自动波特率与地址识别 – 上电后自动从PROFIBUS主站获取通信参数，无需手动设置拨码开关，避免人为配置错误

· – 一个83SR04C-E可带8个I/O模块，构成完整的远程I/O站，节约空间和成本

· 真正的热插拔支持 – 系统运行时更换83SR04C-E或其下挂的I/O模块，PROFIBUS主站自动重新初始化从站，过程扰动极小

· 深度模块级诊断 – 不仅能报告总线通信故障，还能检测所连接的 I/O模块是否缺失、配置错误或通道故障

· 500V DC隔离 – RS-485接口与背板隔离，抗干扰能力强，适合工业现场

· 紧凑设计 – 仅占45mm宽度，在空间受限的现场接线箱中极具优势

· 宽温工作 – 0°C至+60°C工作温度范围，适应工业机柜环境

· 一年质保 + 上机测试 – 出货前在真实测试平台上验证通信功能和I/O扩展

· 现货当天发 – 国内仓库常备库存，避免原厂4-6周货期
