描述
产品深度介绍
GFD233A103（3BHE022294R0103）是 ABB AC800M 系统的高密度数字量输出模块，用于将控制器逻辑信号转换为 24VDC 现场驱动信号。模块提供16 路 NPN 源型输出，每路 0.5A，适合驱动继电器、电磁阀、指示灯等低功率设备。采用光电隔离设计，通道与逻辑地隔离耐压达 2.5kV，有效抑制现场 EMI 干扰。直接安装于 AC800M 机架，通过背板总线通讯，支持热插拔，在线更换不影响系统运行。广泛应用于电力、冶金、化工、水处理等行业的过程控制与联锁系统。

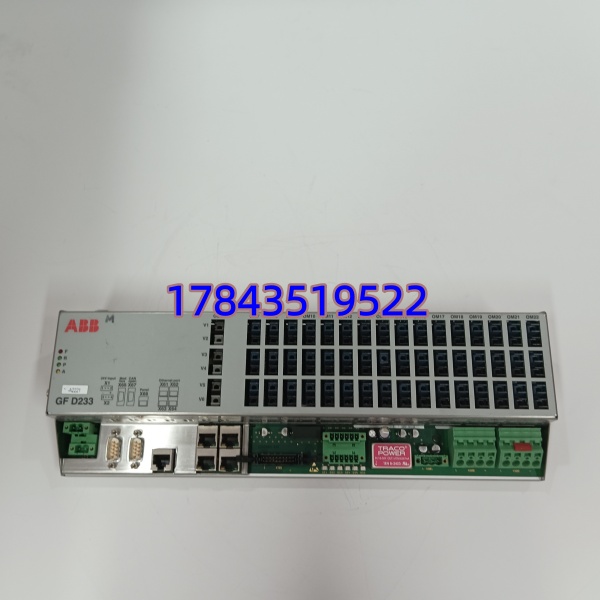

ABB GFD233A103 3BH022294R0103
关键技术规格
| 参数 | GFD233A103（3BHE022294R0103） |
|---|---|
| 输出通道 | 16 路，NPN 源型（Source） |
| 负载电压 | 10–30 VDC |
| 每路电流 | 最大 0.5 A |
| 总输出电流 | 最大 4.0 A |
| 隔离方式 | 光电隔离，2.5 kV RMS / 1 min |
| 响应时间 | 典型 0.3 ms，最大 ≤0.8 ms |
| 导通压降 | ≤0.8 V @ 0.5 A |
| 功耗 | 5V DC，约 1.2 W |
| 工作温度 | -20°C ~ +60°C |
| 防护等级 | IP20 |
| 安装 | ABB AC800M 标准机架 |

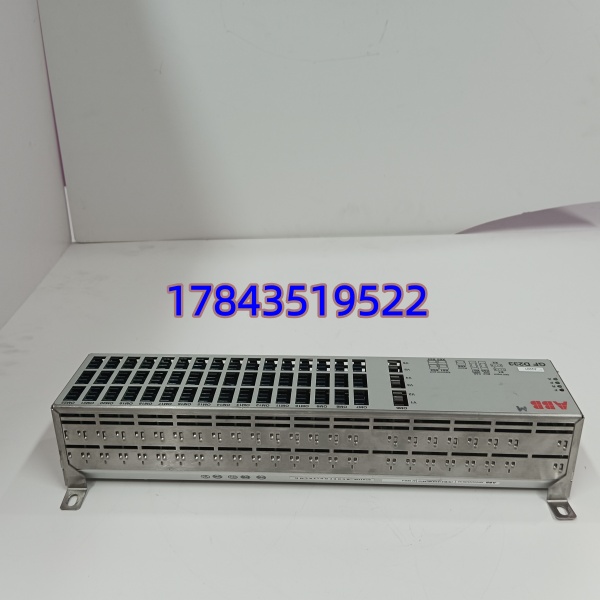

ABB GFD233A103 3BH022294R0103
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认 AC800M 系统状态，支持热插拔，无需停机
- 佩戴防静电手环，在防静电垫上操作
- 工具：十字螺丝刀（PH1）、万用表、标签纸、手机（拍照）
阶段二：拆卸旧模块（5 分钟）
- 找到机架上 GFD233A103 槽位
- 松开上下固定螺丝，水平拉出模块
- 拍照记录接线端子与模块编码
阶段三：安装新模块（10 分钟）
- 核对型号：GFD233A103 / 3BHE022294R0103
- 对准导轨水平推入，背板连接器完全咬合
- 拧紧固定螺丝，确保牢固
- 接线：16 路输出端子（1–16）、公共端（COM）、24VDC+、GND
- 每路输出：端子 n → 负载 + → 负载 – → 24VDC-
- 公共端 COM 接 24VDC-
阶段四：上电测试（15 分钟）
- 系统自动识别模块，RUN 灯常亮
- 通过 Control Builder 读取模块信息，核对固件版本
- 输出测试：强制每路 ON/OFF，测量端子电压（24VDC±10%）
- 连续运行 30 分钟，无报警、温升正常

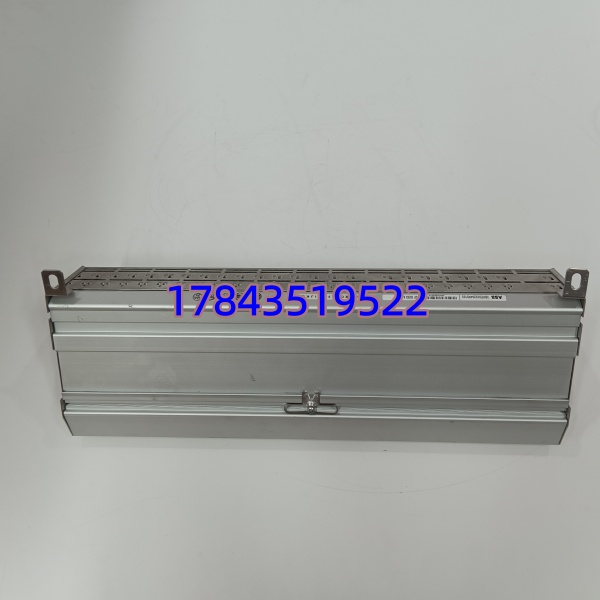

ABB GFD233A103 3BH022294R0103
常见问题解答
Q1：GFD233A103 和 3BHE022294R0101 有什么区别？A：R0103 为升级版本，优化了输出响应时间（0.3ms）与抗干扰能力，完全兼容替换旧款 R0101，无需修改程序。
Q2：支持热插拔吗？会影响系统运行吗？A：完全支持热插拔，设计允许在线更换，不中断 AC800M 控制与通讯，适合连续生产场景维护。
Q3：每路最大能带多大负载？可以直接接电磁阀吗？A：每路最大 0.5A/24VDC，可直接驱动小型电磁阀、继电器线圈、指示灯；大功率负载需外接中间继电器。
Q4：质保期多久？售后怎么处理？A：提供12 个月质保（自发货日起），非人为损坏免费维修或更换。支持原厂序列号查询，可提供测试报告与出厂合格证。
Q5：需要单独供电吗？A：模块逻辑电源由机架背板提供；输出负载需外接 24VDC 电源，建议独立供电，总电流不超过 4A。
