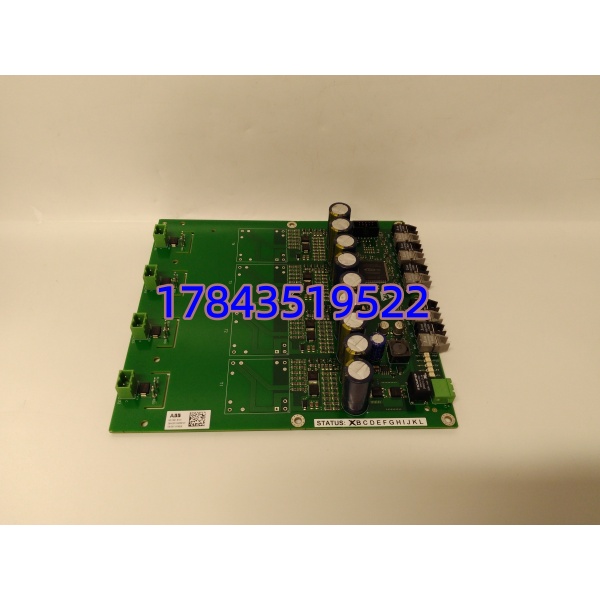

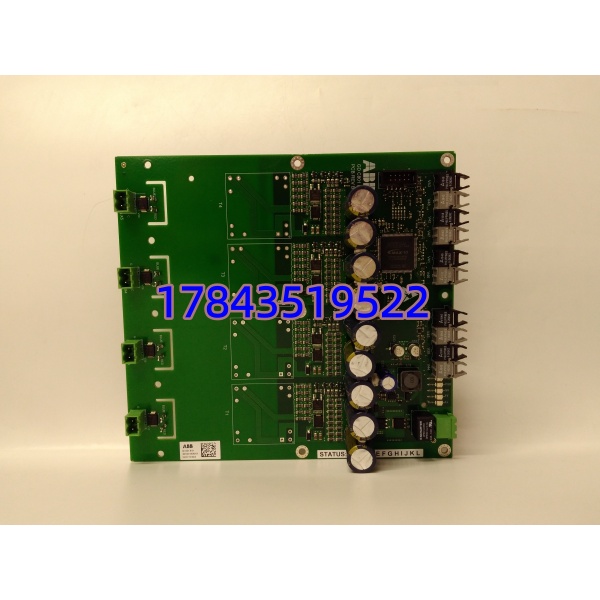

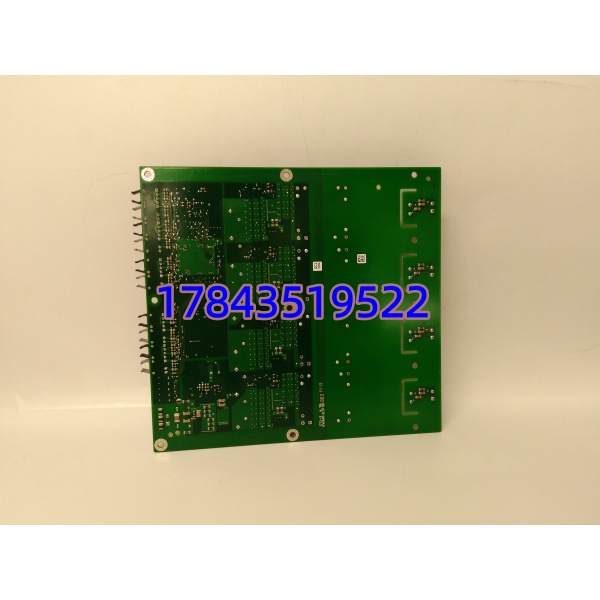

ABB GDC801B101 3BHE051592R0101 | 励磁晶闸管触发板

描述

产品详情

・型号：GDC801B101

・物料编码：3BHE051592R0101

・品牌：ABB

・系列：UNITROL 6800 励磁功率单元配套卡件

规格参数

1. 控制供电：机柜内部 24VDC，工作电流≤0.9A
2. 输入链路：ST 多模光纤，接收主控下发移相脉冲
3. 输出通道：六路独立功率触发输出，对接三相全控整流桥晶闸管门极
4. 电气隔离：光纤完全隔离控制侧与高压功率侧，耐受 2kV 工频耐压
5. 硬件保护：晶闸管短路、门极断线硬件自锁，故障信号回传主控报警
6. 自检逻辑：上电自动检测六路触发回路完整性，单路异常面板 FAULT 灯点亮
7. 工作温区：-10℃ ~ +60℃；存储温区 – 40℃ ~ +85℃
8. 耐受湿度：5%~95% RH，无凝露励磁柜环境
9. 安装方式：功率柜卡槽立式插接，配套功率单元铜排布局
10. 整机净重：0.46kg
11. 适配机组：200MW 及以上汽轮、水轮发电机组 UNITROL6800 励磁柜
12. 原厂状态：已停产 EOL，无全新原厂供货
13. MTBF 参考原厂手册：大于 50000 小时

产品介绍

GDC801B101（3BHE051592R0101）是 UNITROL6800 大容量励磁装置专用晶闸管触发驱动板，位于励磁功率单元内部。上层接口板下发的光纤移相脉冲送入本卡，经内部功率放大电路生成足够幅值的门极驱动信号，控制三相全控整流桥输出励磁直流电压。 板内集成独立回路自检电路，实时监测六路晶闸管门极回路通断，一旦出现门极断线、晶闸管击穿，会立刻封锁全部触发脉冲，同时向主控上传硬件故障信号，避免功率桥持续短路烧毁整流硅件。

坦白讲，该板出厂时六路触发增益统一校准，不同批次硬件放大参数存在差异，新旧板混装会出现三相励磁电流不平衡，并网后无功波动超标。市面流通货源均为大型电厂拆机检测件；整套功率单元大修建议更换同编码备件，更换完成后需测量三相空载励磁电流平衡度，消除硬件偏差。该卡仅适配 UNITROL6800，无法向下兼容 UNITROL6000/5000 系列功率单元。

应用场景与行业案例

痛点切入

老式触发板无分路硬件自检，单路晶闸管击穿后会造成三相电流严重失衡，转子过热、机组被迫解列停机；控制侧与功率侧无完整光纤隔离，功率回路浪涌容易击穿主控接口板。这款板卡光纤隔离架构阻断高压串扰，单通道故障直接锁脉冲，缩小故障影响范围。

典型场景

1. 600MW 汽轮发电机组 UNITROL6800 励磁柜：驱动大功率三相整流桥，稳定发电机并网无功输出，硬件保护快速闭锁短路硅管。
2. 大型抽水蓄能水轮机组励磁系统：机组启停、调相工况频繁切换，六路稳定触发保障高低励磁电流区间三相平衡。
3. 冶金自备电厂同步发电机组大功率励磁装置：厂区变频设备多，光纤隔离抵御强电磁干扰，避免触发脉冲畸变。
4. 生物质联合循环电厂大容量励磁改造项目：老旧励磁柜替换升级，适配大功率整流桥扩容需求。

真实案例

某 2×660MW 火电厂一号机组励磁系统，运行中出现三相励磁电流差值持续超标，中控频繁报励磁不平衡告警。拆开功率单元检查，GDC801B101 其中一路驱动放大电容老化，触发脉冲幅值不足，对应晶闸管导通不完全。现场临时更换一块不同批次拆机板，未做三相电流平衡校验，空载试验时三相电流偏差仍超出允许阈值；采购完整 3BHE051592R0101 同编码备件更换，空载升压测试三相电流差值控制在标准范围内，机组并网后无功调节平稳，连续运行一月无不平衡告警。励磁班组复盘，大功率励磁触发板校准参数匹配度直接影响三相均衡，更换后三相电流校验步骤不可省略。
