描述
产品详情

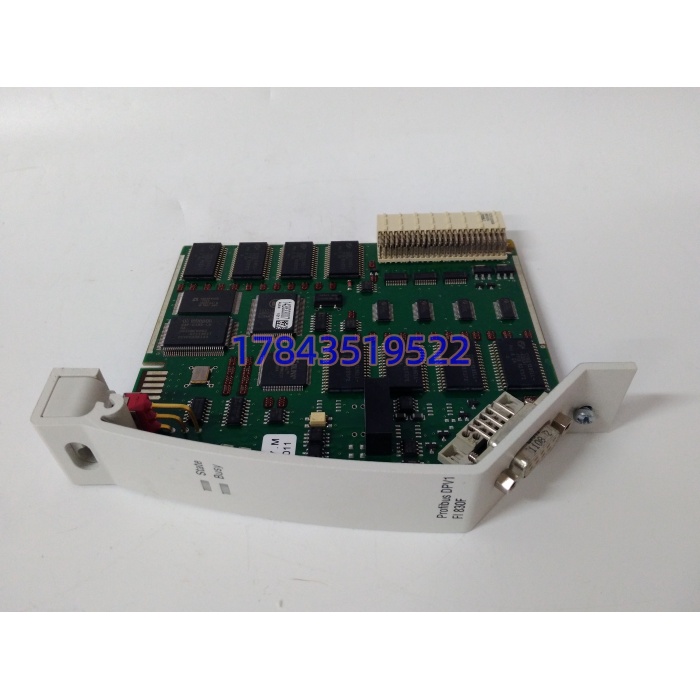

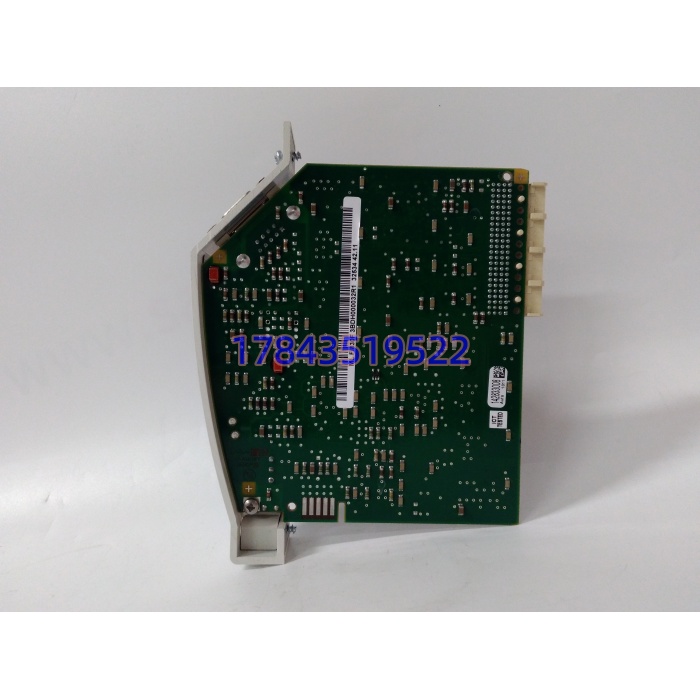

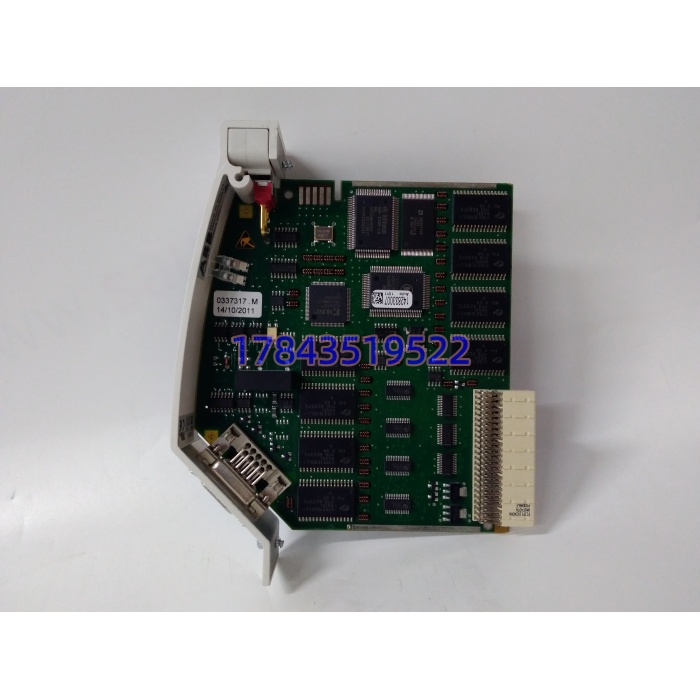

・型号：FI830F 3BDH000032R1・品牌：ABB・系列：Freelance AC800F
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 物料编号 | FI830F / 3BDH000032R1 |
| 通讯协议 | PROFIBUS-DP V0 / DP-V1（主站模式） |
| 适配控制器 | AC800F（PM802F、PM803F） |
| 总线速率 | 9.6 kbps ~ 12 Mbps |
| 最大从站数量 | 单条总线最多 126 台 DP 从站 |
| 外部接口 | 9 针 DB9 RS485，电气隔离 |
| 面板指示灯 | State 模块状态、Bus 总线通讯状态 |
| 模块宽度 | 28mm DIN 导轨机架安装 |
| 供电方式 | AC800F 机架背板 24VDC 供电 |
| 防护等级 | IP20，控制柜内使用 |
| 工作温度 | -20℃ ~ +60℃ |
| 净重 | 0.26 kg |
| 组态软件 | Control Builder F（CBF） |
| 生命周期状态 | 原厂持续供货，但逐步推进平台迭代 |
| 冗余支持 | 支持模块冗余、DP 总线冗余架构 |
产品介绍
ABB FI830F 3BDH000032R1 是 Freelance AC800F DCS 专用 Profibus-DP 主站模块，直接插入控制器机架背板。模块独立管理一条 DP 总线，周期性读写现场远程 IO、变频驱动、智能阀门定位器数据，同时支持 DPV1 非周期通讯读取仪表诊断信息。坦白讲，这款模块最大优势是原生适配 Freelance 系统，组态直接在 CBF 软件内完成，无需第三方 GSD 文件转换。很多项目容易混淆 FI830F 与 CI830；CI830 面向 AC800M，不能直接用于 AC800F。现场经常遇到采购错型号上机无法识别。总线带载量大时，建议降低通讯速率，减少通讯抖动。
应用场景与行业案例
痛点切入：DP 主站模块故障会造成整条总线所有设备失联，工艺回路失去监控；模块型号混用、固件版本不匹配直接通讯失败；化工、电厂装置无法随意长时间停机调试。典型场景
- 火电自备电厂：AC800F 系统通过 FI830F 连接锅炉引风机、一次风机变频器，采集转速、电流、故障信号。
- 精细化工反应装置：DP 总线接入远程 S800 IO、智能阀门，依靠 DPV1 读取阀门诊断，减少现场巡检频次。
- 水处理污水厂：整套 Freelance 系统配套，通讯搅拌、曝气变频与在线仪表。
- 造纸生产线：联动多段传动变频器，实现全线速度同步控制。
真实案例：之前服务南方某化工园区废水处理站， 机架 FI830F 随机出现总线中断，每 3~7 天所有变频器通讯闪断十几秒，曝气回路频繁波动。排查发现原有模块背板接触不良。采购全新 备件，上机前核对控制器固件版本，导入原有 CBF 总线组态，DP 地址、总线终端电阻同步核对。更换完成后总线持续稳定，通讯闪断故障不再出现。实话实说，DP 总线故障优先查终端电阻，不要直接判定模块损坏。
