产品详情
・型号：FI820F，订货号 3BDH000031R1・品牌：ABB・系列：Freelance（AC800F）
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 通道配置 | 2 路独立串行通讯通道，电气隔离 |
| 物理接口 | RS232 / RS422 / RS485，依靠配套电缆切换模式 |
| 波特率范围 | 最高 38.4 kBaud |
| 支持协议 | Modbus‑RTU 主站 / 从站，Freelance 专用串口协议 |
| 系统总线 | AC800F 内部背板总线，对接控制器 CPU |
| 供电 | 机架背板 24VDC 供电 |
| 状态指示 | 前面板 LED，电源、收发、故障状态显示 |
| 工作温度 | 0℃ ~ +60℃，控制柜内部使用 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP20，仅限机柜内安装 |
| 产品状态 | 原厂停产，新项目不再推荐，仅存量系统备件流通 |
| 配套约束 | 只能用于 AC800F 控制器机架，不能直接用于 AC800M/S800 机架 |
| 电磁兼容 | 适配电厂、化工厂房强电磁工况，以原厂手册为准 |
产品介绍

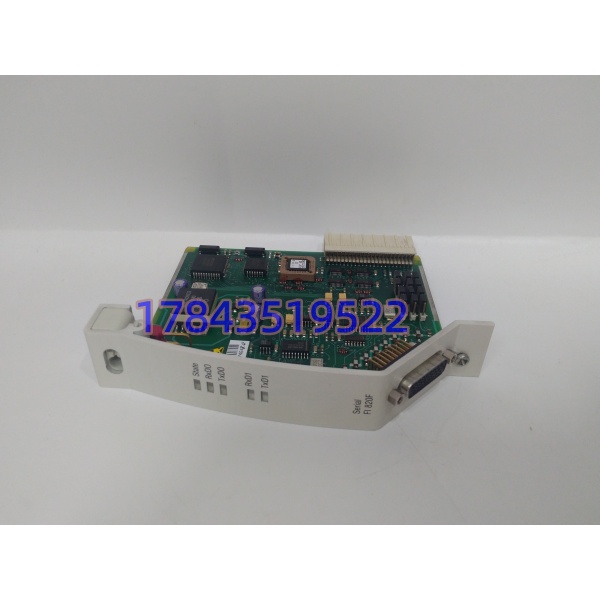

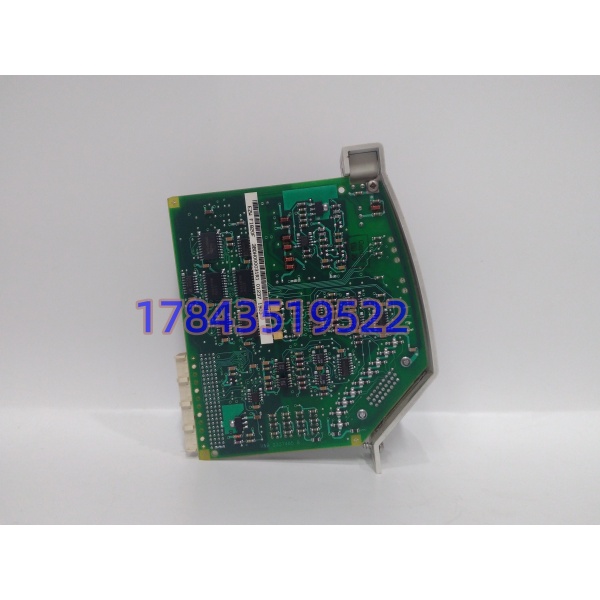

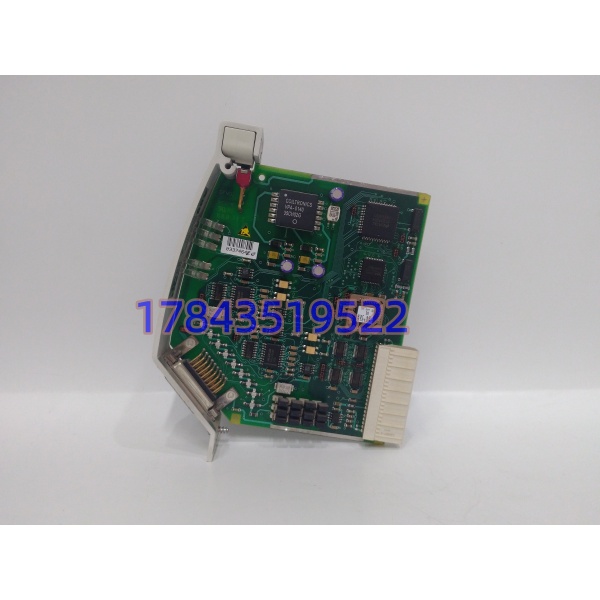

FI820F 是 Freelance AC800F 系统专用串行通讯模件，用来对接现场分析仪、第三方 PLC、智能仪表，把串口数据送入 DCS。两路串口相互隔离，可以同时接入两套第三方串行设备。
坦白讲，注意不要和 FI830F 混淆，FI830F 是 Profibus‑DP 主站模块，两者外形接近、功能完全不一样，不能直接互换。现场高频故障：外部仪表侧浪涌窜入打坏串口回路；DB9 接头虚接、屏蔽接地处理不到位，出现随机丢包。备件渠道以库存新机、拆机模件为主，更换之后要核对通讯参数。
应用场景与行业案例
痛点切入：我在现场遇到过，DCS 和在线分析仪通讯断断续续，波特率、站号、接线反复核对都无效，最后确认 FI820F 其中一路串口隔离电路被浪涌击穿。还有维修人员拿 FI830F 上机，硬件插槽可以插入，但是串口通讯完全无法建立。
典型场景
- 化工生产装置：Freelance DCS 接入色谱分析仪，通过 Modbus‑RTU 读取工艺分析数据。
- 水处理工厂：存量 AC800F 系统对接第三方 PLC、智能流量计。
- 电厂辅控系统：老 Freelance 系统维保，替换故障串行通讯模件。
- 老装置改造项目：原有机架插槽固定，选用同型号备件维持现有 DCS。
真实案例某化工厂 Freelance DCS，一套水质分析仪测点频繁中断，上位随机无数据。检修人员核对分析仪本体、串口线缆、软件组态参数，均未发现异常；初期错拿 FI830F 模块插入机架，虽然插槽匹配，但该模块为 Profibus 主站，串口功能不生效，完全读不到仪表数据。更换订货号 3BDH000031R1 的 FI820F 备件，重新紧固 DB9 接头，做好线缆屏蔽接地，核对站号、波特率，下载通讯配置，分析仪数据稳定上传，不再出现中断。事后现场备件库领用必须核对完整部件号，区分 FI820F 与 FI830F。
