描述
产品详情

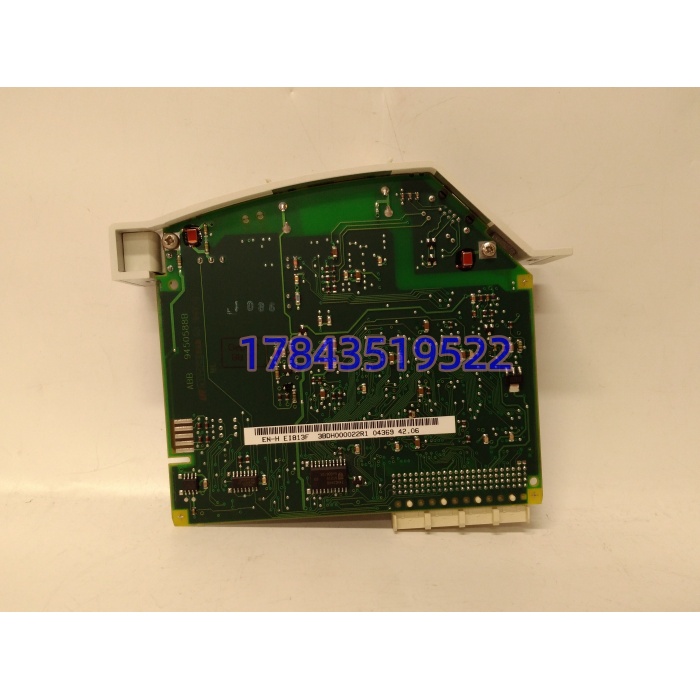

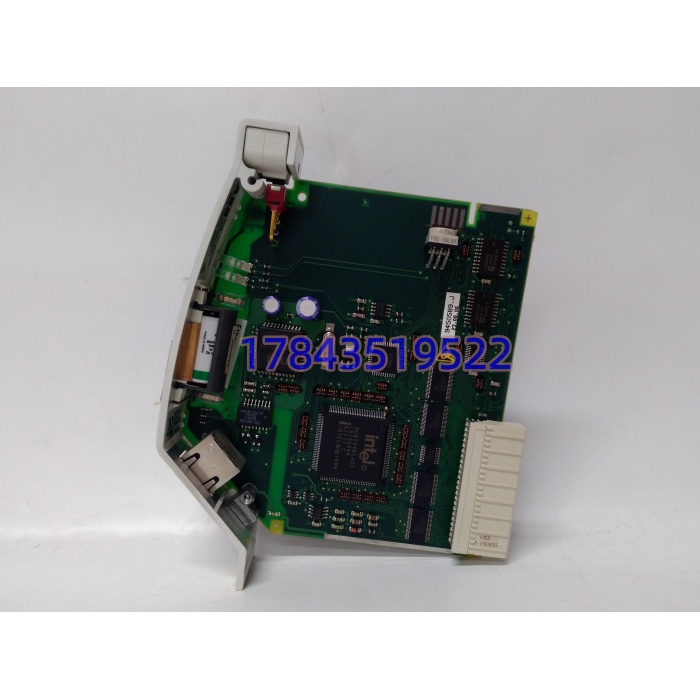

・型号：EI813F（3BDH000022R1）・品牌：ABB・系列：Freelance AC800F DCS
规格参数
| 项目 | 参数 |
|---|---|
| 硬件形态 | 控制器插槽式模块，CPCI 专用背板接口 |
| 网口规格 | 1×RJ45，10Base‑T，10Mbps，半 / 全双工自适应 |
| 支持协议 | TCP/IP、Modbus‑TCP |
| 适配控制器 | PM802F、PM803F，不可用于 AC800M 系列 |
| 软件版本要求 | Freelance V7.1SP2a 及以上版本 |
| 板载部件 | 备份电池，用于保存 IP 等网络参数 |

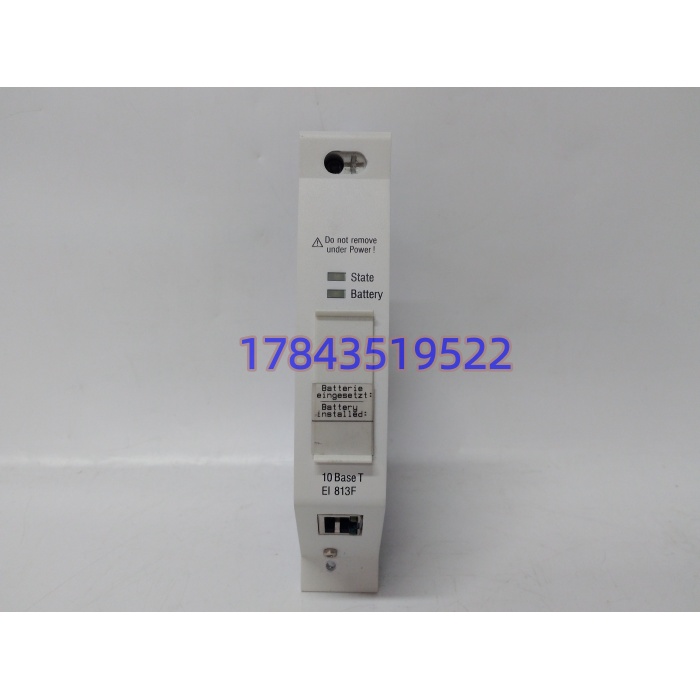

| 状态指示 | 面板 State、Battery 链路故障 LED 指示灯 |
| 供电 | 控制器背板供电，功耗约 2.5W |
| 工作温度 | -20℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20，控制柜内安装 |
| 重量 | 约 0.15kg |
产品介绍
EI813F（3BDH000022R1）是 Freelance AC800F DCS 专用以太网模块，直接插在 PM802F/PM803F 控制器插槽，负责控制器和上位操作员站、第三方仪表设备以太网数据交互；板载电池保存 IP、子网掩码等网络配置，电池老化会出现参数丢失、通讯异常。
坦白讲，现场很多故障不是网线、交换机问题，而是本模块电池耗尽、网口芯片老化，表现为网络时断时续、控制器找不到上位机。该型号已经停产，原厂不再出新货；采购务必完整订货号 3BDH000022R1；硬件版本、固件版本要和 Freelance 软件版本匹配，混用会出现通讯丢包、参数无法保存。市面货源以拆机、经过功能测试备件为主。
应用场景与行业案例
我在现场遇到过，交换机、网线全部完好，DCS 控制器和上位机随机断连，折腾很久才确认 EI813F 板载电池老化，网络参数掉电丢失。模块故障不会直接造成控制器停机，但整套 DCS 操作站全部失联，运行人员失去操作监视手段。‑ 化工 Freelance AC800F DCS 装置：控制器对接操作员站，整套 DCS 硬件定型，只能备件替换。‑ 火电自备电厂老 DCS 系统：第三方智能仪表 Modbus‑TCP 数据采集，改造网络方案成本高。‑ 水处理老项目 Freelance 系统：控制器以太网通讯，无全新原厂货源，使用经过测试的拆机备件。
真实案例：某化工厂 AC800F DCS，EI813F 电池老化伴随网口芯片劣化，控制器与上位机网络随机中断。维护人员反复排查交换机、网线，故障没有消除。厂区没有备用模块，采购经过上电测试的拆机件等待 29 天。备件到位前只能就地查看控制器面板，失去远方操作能力。事后设备部将 EI813F 划入 B 级 DCS 备件清单。
