描述
产品深度介绍

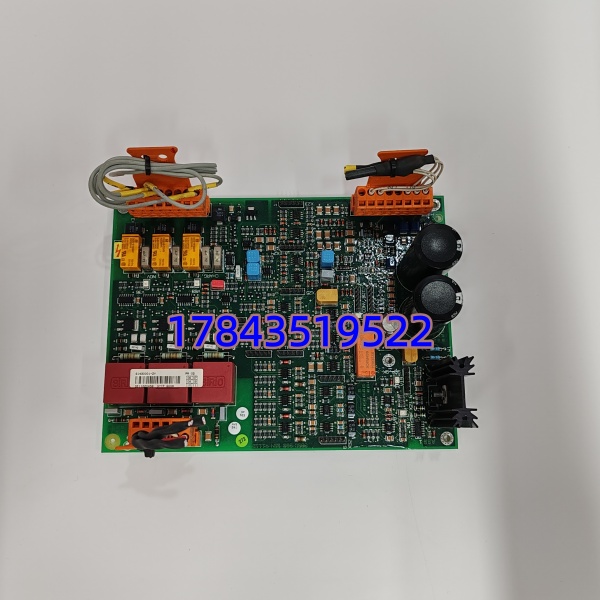

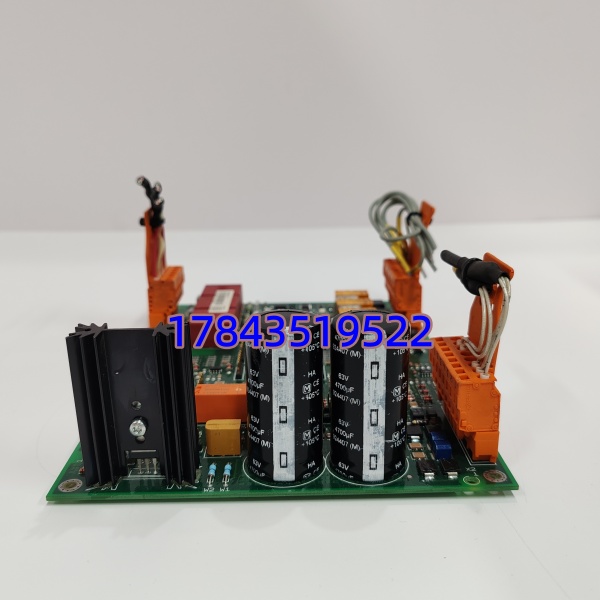

ABB DYTP600A（61430001-ZY）是 Advant OCS 系统的标准数字量输入模块，用于将现场限位开关、按钮、接近开关等设备的通断状态，转换成控制系统可识别的数字信号。模块采用高密度通道设计与电气隔离架构，抗干扰能力强，适合电力、冶金、化工等恶劣工况。
板卡自带过压、过流保护及通道诊断功能，故障时可快速定位并上报主控，减少停机排查时间。模块化结构支持热插拔，更换无需停机，保障连续生产。作为 DCS 系统常用备件，兼容性强，维护便捷。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | DYTP600A（61430001-ZY） |
| 产品系列 | ABB Advant OCS |
| 功能定位 | 数字量输入采集模块 |
| 供电电压 | 24V DC（±10%） |
| 功耗 | ≤5W |
| 输入类型 | 干接点 / 湿接点兼容 |
| 隔离等级 | 通道间 1500V AC 隔离 |
| 工作温度 | -25°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 尺寸（宽 × 高 × 深） | 35 × 170 × 160 mm |
| 重量 | 约 0.46 kg |
| 安装方式 | 机架式安装 |
技术避坑指南
- 信号极性接反
- 风险：湿接点信号正负极接反，通道无输入
- 避坑：拍照记录原接线，区分正负；用万用表测电压确认
- 案例：现场接反后模块通道不亮，排查半小时才恢复
- 固件版本不匹配
- 风险：模块固件与系统不一致，导致采集异常
- 避坑：采购前确认固件版本；不符则联系供应商刷新
- 警示：Advant OCS 对固件一致性要求高，务必核对
- 静电击穿板卡
- 风险：冬季干燥环境静电损坏芯片
- 避坑：全程佩戴防静电手环，在防静电垫操作
- 经验：未做防护导致模块损坏，维修成本高
常见问题解答
Q1：DYTP600A 适配哪些系统？
A：专为 ABB Advant OCS 系列 DCS 设计，原生兼容；不适配 AC800M、S800 I/O 等系列。
Q2：支持热插拔吗？
A：支持热插拔，更换时无需停机，系统自动识别，不影响运行。
Q3：和旧型号能否直接替换？
A：硬件接口兼容，可直接插拔；建议固件版本一致，避免功能异常。
Q4：通道采集不稳如何排查？
A：先检查接线是否松动、屏蔽接地是否规范；再测供电电压是否 24V DC±10%；最后通过系统诊断定位故障通道。
Q5：质保与交期？
A：12 个月硬件质保，非人为损坏免费售后；全新原装现货，1-3 个工作日发货，提供测试报告与合格证。
