描述
产品深度介绍
DSQC604 3HAC12928-1 是 ABB IRC5 机器人控制柜专用电源分配板卡，负责整机控制电源的分流输送。集中分配低压控制电源至驱动单元、I/O 模块、通讯板及操作面板，内置独立熔断回路，可规避单回路短路造成整机停机。
板卡采用工业级耐老化元器件，适配车间长期连续运行、震动及电磁干扰环境。作为控制柜易损耗配件，多用于老旧机器人维保替换、故障板更换、设备改造配套使用。

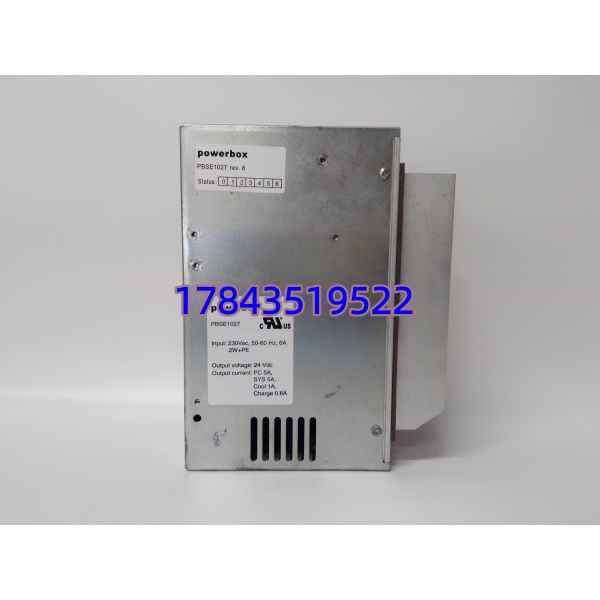

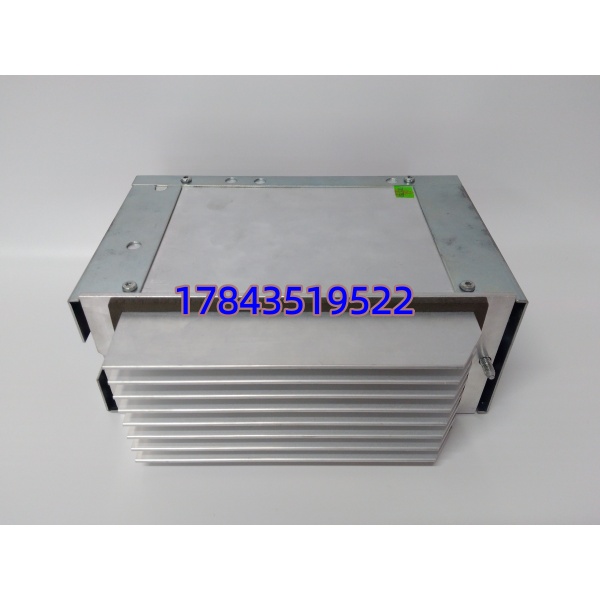

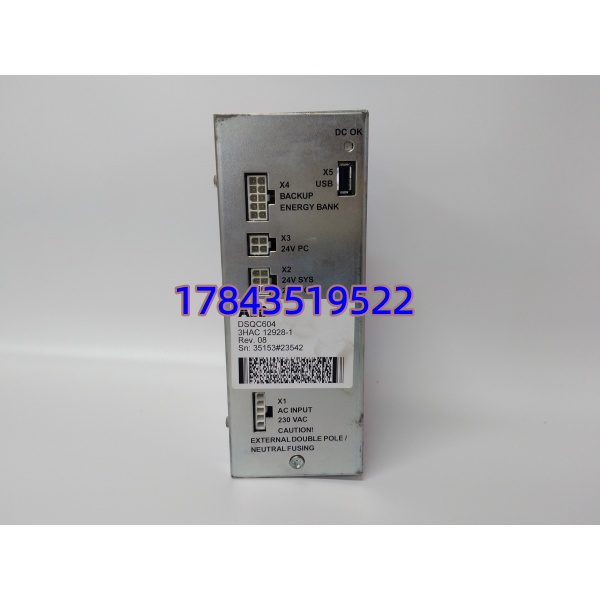

ABB DSQC604 3HAC12928-1
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 原厂型号 | DSQC604 |
| 原厂物料号 | 3HAC12928-1 |
| 适配系统 | ABB IRC5 机器人控制柜 |
| 输入电压 | 24V DC 控制电源 |
| 输出回路 | 多路独立配电分支 |
| 保护设计 | 板载熔断保险，单路故障隔离 |
| 工作温度 | 0℃ ~ +55℃ |
| 安装环境 | 控制柜内密闭安装 |
| 防护等级 | IP20 |
| 适用设备 | ABB 全系六轴工业机器人 |
ABB DSQC604 3HAC12928-1
安装与接线指南
阶段一：准备工作（10 分钟）
- 机器人完全停机，切断控制柜总电源，等待电容放电
- 上锁挂牌，防止误送电触发设备动作
- 准备防静电手环、绝缘螺丝刀、万用表、手机拍照存档
- 提前拍摄旧板接线端子、插头卡扣位置，方便复刻安装
阶段二：拆卸旧板卡（15 分钟）
- 打开控制柜侧门板，定位内置 DSQC604 配电板
- 逐一拔下排线、电源插头，按线束位置做好标记
- 拆卸板卡固定螺丝，平稳取下旧板
- 清理安装区域粉尘，检查底座固定柱无破损
阶段三：安装新板卡（15 分钟）
- 静电防护下取出 DSQC604 3HAC12928-1，核对型号无误
- 对位固定螺丝，锁紧板卡，避免运行震动松动
- 对照旧设备照片，逐一对插所有线束与插头
- 检查插接到位，卡扣完全锁止，无虚接、错插
自检清单：
- 型号核对无误 DSQC604 / 3HAC12928-1
- 所有插头插接牢固
- 固定螺丝全部锁紧
- 无多余线束挤压干涉
阶段四：上电测试（20 分钟）
- 闭合控制柜总电源，观察板卡供电指示灯状态
- 启动机器人控制系统，查看示教器无电源类报警
- 测试机器人原点回归、轴点动运行，供电稳定无断连
- 空载连续运行 30 分钟，板卡无异常温升、无报警报错
ABB DSQC604 3HAC12928-1
常见问题问答
Q1：DSQC604 主要负责什么作用？A：承担 IRC 控制柜内部 24V 电源集中分配，给 I/O、通讯板、驱动辅助回路供电，自带保险保护，避免局部短路扩大故障范围。
Q2：板卡损坏会出现哪些故障现象？A：示教器黑屏、设备无法上电、随机断电重启、I/O 模块无供电、控制柜报错电源回路故障，多为配电板老化或保险烧毁导致。
Q3：是否支持直接原位替换？A：同型号完全直接替换，无需修改程序、无需调试参数，对插线束即可正常使用，缩短停机维修时长。
Q4：有无替代型号可以通用？A：该物料为 IRC5 系统专用定制板卡，无通用替代件，设备维保建议使用原厂同款 3HAC12928-1，避免兼容异常。
Q5：质保与出货标准？A：全新原装件，提供 12 个月质保，非人为烧毁、错接电源均可保修。出厂前通电检测，附带质检记录。
入库质检与出厂检测
- 入库全检外观，无氧化、无划痕、无拆焊痕迹，序列号可追溯
- 模拟控制柜供电环境，通电实测回路输出电压稳定性
- 全插头导通测试，排查接触不良隐患
- 元器件老化筛查，杜绝翻新返修板卡
- 防静电密封包装，加厚纸箱防护发货
现场替换避坑提示
- 断电等待充分放电，严禁带电插拔线束，容易击穿板卡芯片
- 排线插头区分方向，暴力插拔会导致针脚弯曲，引发隐性故障
- 控制柜内部粉尘较多，更换后及时清理，减少积尘短路风险
- 若频繁烧保险，需排查后端负载短路，不要单纯反复换板
