ABB DSDP150 57160001-GF | AdvantOCS 脉冲编码器输入模块

描述

产品深度介绍

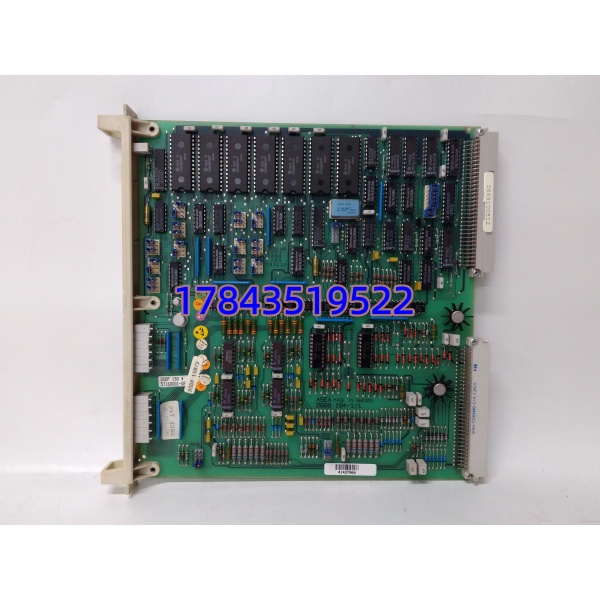

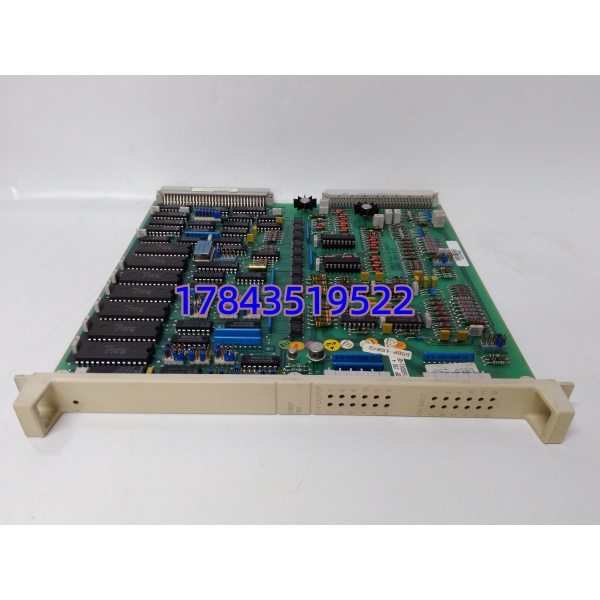

ABB DSDP150（57160001-GF）是 AdvantOCS 系统专用的脉冲编码器输入模块，用于工业现场高精度脉冲计数与频率测量。模块接收旋转编码器、脉冲发生器的 12V DC 信号，实现转速、位置、流量等参数的精准采集，是运动控制与过程监测的核心 I/O 部件。

该模块支持最高 10kHz 高频脉冲输入，具备抗干扰设计，适配恶劣工业环境。采用标准机架安装，与 ABB AdvantOCS 系统无缝兼容，广泛应用于电力、冶金、造纸等行业的速度同步与定位控制场景。

关键技术规格

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全要求

1. 停机并切断系统电源，静置 5 分钟放电
2. 佩戴防静电手环，在防静电垫上操作
3. 标记旧模块接线，拍照记录拨码与跳线

工具准备：十字螺丝刀、万用表、防静电手环、手机（拍照存档）

阶段二：旧模块拆卸（15 分钟）

1. 定位机架槽位中的 DSDP150 模块
2. 拔下 12V 电源、编码器信号线缆（标记线号）
3. 松开上下固定螺丝，垂直平稳抽出模块
4. 清理槽位，检查背板连接器针脚无弯曲、氧化

阶段三：安装新模块（15 分钟）

1. 核对型号DSDP150/57160001-GF无误，拆除防静电包装
2. 对照照片，设置地址、输入模式等拨码开关
3. 对准导轨推入模块，拧紧固定螺丝
4. 按标记恢复接线，端子紧固无松动

阶段四：上电调试（20 分钟）

1. 确认接线无误，模块单独上电
2. 观察 LED 指示灯：电源灯常亮，无报警闪烁
3. 连接系统，配置模块参数，读取脉冲信号
4. 测试编码器响应，计数与频率显示正常后投用

常见问题解答（FAQ）

Q1：DSDP150 和 DSDP170 有什么区别？能互换吗？A：DSDP150 是12V DC 输入、10kHz 频率的基础款；DSDP170 支持 24V DC、30kHz 高频输入，硬件引脚兼容但参数配置不同，不可直接互换，需重新配置系统参数。

Q2：模块支持哪些类型的编码器？A：适配12V DC 输出的增量式旋转编码器、推挽式脉冲发生器，支持单端 / 差分信号输入，可通过拨码设置输入模式。

Q3：输入脉冲无计数或读数不准是什么原因？A：常见原因：① 接线错误（电源正负极、信号极性接反）；② 拨码开关设置错误（地址、频率范围不匹配）；③ 编码器供电异常或信号衰减；④ 外部电磁干扰。排查时优先核对接线与拨码，再检测信号质量。

Q4：你们的产品是原装正品吗？如何验证？A：我们提供的 （57160001-GF）为全新原装正品，原厂密封包装，可提供序列号查询、出厂合格证及原厂装箱单，支持一年质保。

Q5：质保期多久？售后流程是怎样的？A：质保期12 个月（自发货日起）。非人为损坏的硬件故障，我们提供远程诊断、技术指导或更换服务，全程技术支持。
