描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整物料号 | DSDP140B / 57160001-ACX |
| 适配系统 | ABB Advant OCS、800xA、MasterPiece200 S100 I/O 机架 |
| 脉冲输入通道 | 3 路独立，支持单端 / 差分 A/B 相编码器信号 |
| 最大计数频率 | 80 kHz |
| 支持计数模式 | 增计数、减计数、双向相位计数、频率 / 周期测量 |
| 配套 I/O 通道 | 2 路 24VDC 光电隔离 DI；4 路 24VDC 晶体管 DO；1 路 11 位 AO（0~10V/4~20mA） |
| 电气隔离强度 | 通道与背板隔离≥500 Vrms |
| 供电规格 | 背板 24 V DC ±20%，整机功耗约 3 W |
| 响应模式 | 标准 1 ms / 高速 0.1 ms 可软件切换 |
| 物理尺寸 | 350 mm（长）×255 mm（宽）×20 mm（厚） |
| 净重 | 0.44 kg |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20（机柜内安装） |
| 安装方式 | GRBTU 标准 S100 总线背板插拔安装，支持热插拔 |
| 合规认证 | CE、UL、IEC 61131-2，工业 RoHS 豁免 |
产品深度介绍

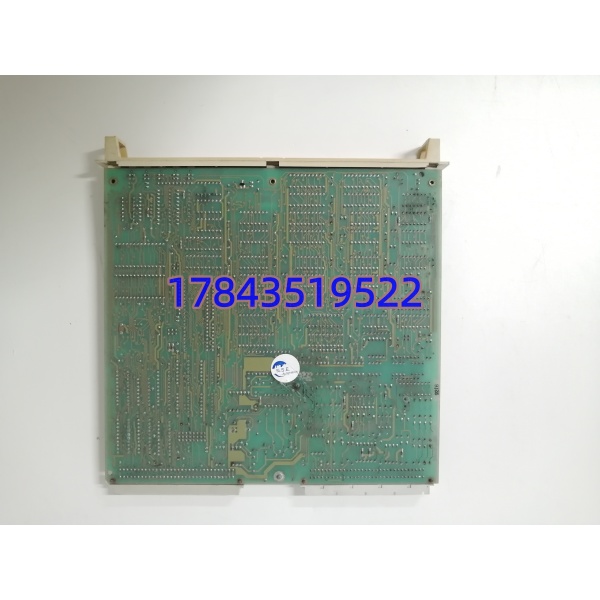

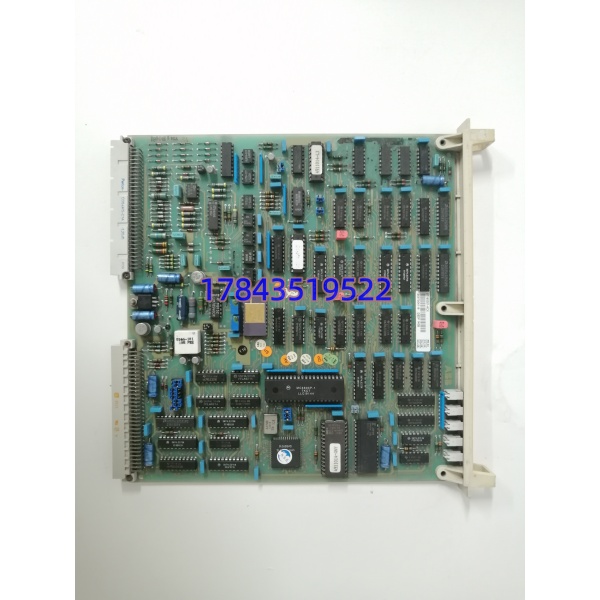

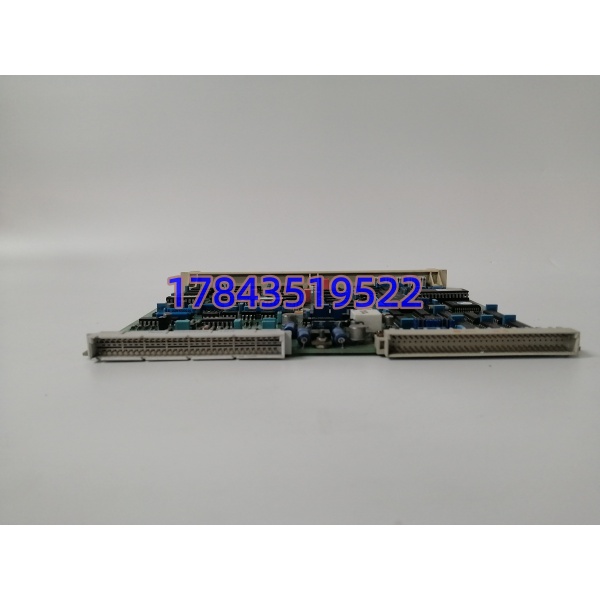

DSDP140B（57160001-ACX）是 ABB S100 I/O 体系专用一体化脉冲计数卡件，专门配套 Advant OCS 与 800xA 老式 DCS 系统使用。模块自带独立脉冲处理芯片，编码器转速、位置信号无需占用主控 CPU 运算资源，可独立完成高频脉冲解析。
板卡集成完整辅助信号回路，采集脉冲的同时可接入现场开关点位、输出联锁触点与速度变送模拟量，单卡即可完成一套定位控制回路信号接入。全通道光电隔离设计，钢厂、化工变频器强干扰环境下可稳定采集长线编码器信号；热插拔结构支持在线更换，连续生产线无需整机停机检修，适配存量老系统运维替换需求。
应用场景与行业案例
工程痛点老款 ABB S100 机架无通用高速计数模块，编码器、流量计脉冲只能通过普通 DI 分频采集，精度丢失严重。原厂该型号已停止生产，海外订货周期 8~12 周；计数卡故障会直接导致机组速度闭环失控、计量数据失真，生产线被迫降负荷或停机，常备现货备件可大幅缩短抢修时长。
典型应用场景
- 火电发电厂 – 风机、水泵转速监测配套汽轮机辅机编码器，采集风机转速脉冲，AO 通道输出 4-20mA 转速信号上传 DCS，DO 触点实现超速联锁停机。
- 石油化工 – 计量泵、输送皮带流量统计物料输送皮带增量计数、计量泵冲程脉冲采集，双向计数模式区分物料进出，用于车间产量计量台账。
- 冶金轧钢产线 – 轧机辊缝定位控制轧机编码器 A/B 相差分信号接入，0.1ms 高速模式捕捉高速辊道位置，输出定位开关信号控制辊道启停。
- 新能源风电 – 风机机舱转速监测风机齿轮箱脉冲发生器信号采集，长距离线缆依靠板卡隔离电路消除变频器电磁干扰，稳定记录叶轮转速。
- 包装流水线 – 高速灌装定位计数灌装工位编码器脉冲统计瓶体数量，DI 接入急停点位，DO 输出剔除不良品执行信号。
真实工程案例去年四季度，华东某炼化厂区 Advant OCS 系统一块 DSDP140B 突发通道报错，车间计量泵流量数据持续跳变，中控无法精准统计原料进料量。原厂反馈无现货，欧洲调货需 10 周，车间日均进料损耗预估超 12 万。运维紧急调取库存 57160001-ACX，到货后工程师在线热插拔更换，下载原有参数后计数曲线恢复平稳，计量误差回归标准区间。项目后期采购 2 块同型号卡件作为机架备用，规避老卡件老化停机风险。
