ABB DSAB-01C | ACS800 变频器 触发与二极管辅助板

描述

关键技术规格

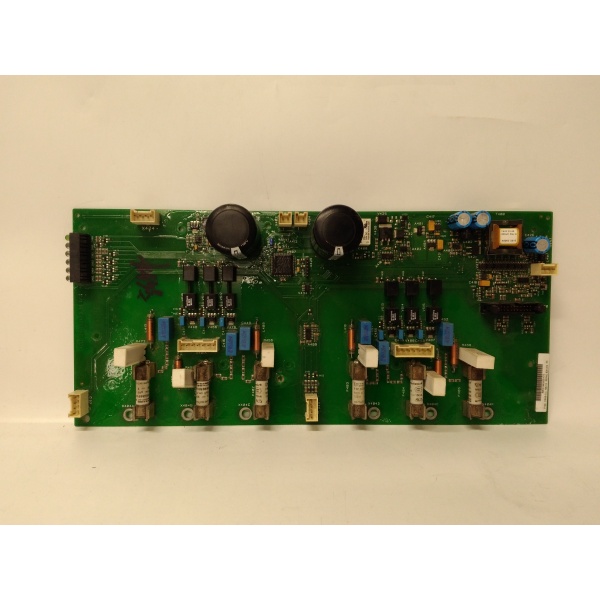

ABB DSAB-01C

产品深度介绍

ABB DSAB-01C 是 ACS800 系列变频器的专用辅助电路板，核心负责触发信号处理与功率模块驱动，同时集成过流、过压等关键保护功能。它作为变频器内部控制与功率单元之间的信号桥梁，确保触发脉冲精准、稳定地送达功率模块，保障整流与逆变环节的可靠运行。作为 ACS800 的原厂配套板件，DSAB-01C 与整机控制逻辑、保护策略深度适配，是维持变频器高性能、高可靠性运行的关键组件，广泛应用于冶金、矿山、电力、化工等中大功率传动场景。

应用场景与行业案例

工程痛点

ACS800 变频器在重载、高动态工况下运行时，触发信号异常或保护失效会直接导致过流跳闸、功率模块损坏，甚至引发整机停机。我在某钢厂见过，一套 ACS800 变频器因内部辅助板老化，触发脉冲精度下降，整流侧可控硅频繁误导通，每周至少停机 2 次，影响炼钢连铸节奏。

典型应用场景

1. 冶金行业 – 轧机主传动用于轧钢机、提升机等大扭矩负载，要求变频器长期稳定运行，DSAB-01C 确保触发信号精准，避免可控硅击穿。
2. 电力行业 – 风机 / 水泵变频调速适配大功率风机、水泵变频改造，DSAB-01C 配合主控板实现平滑调速，降低能耗，同时提供可靠保护。
3. 化工行业 – 工艺泵 / 压缩机控制用于化工流程泵、压缩机的变频驱动，适应腐蚀性、高湿环境，保障连续生产。
4. 矿山行业 – 提升机 / 皮带机应对矿山恶劣环境，DSAB-01C 的宽温设计与抗干扰能力，确保变频器在粉尘、振动环境下稳定工作。

真实案例

华东某大型水泥厂的回转窑驱动系统，采用 -104 型变频器。运行 3 年后，变频器频繁报 “触发异常” 故障，检修发现是内部 板件老化，触发脉冲抖动。客户采购我们的，我们提供了原厂匹配的测试与更换指导。现场工程师更换后，故障彻底消除，变频器恢复稳定运行，年停机次数从 8 次降至 0 次，保障了水泥生产的连续性。

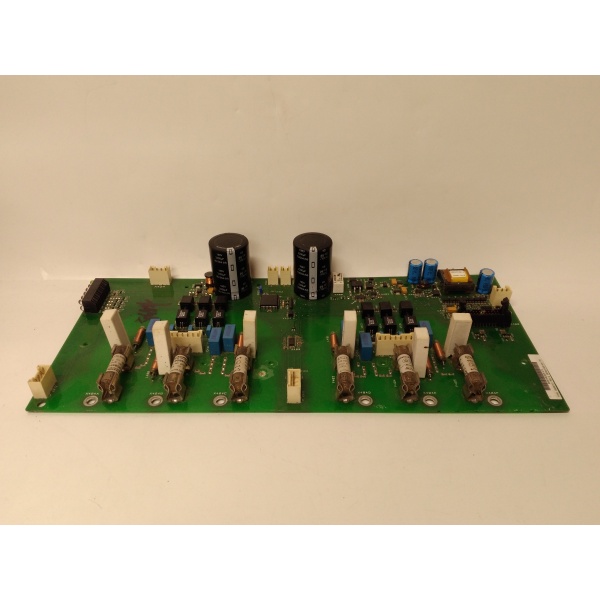

ABB DSAB-01C

核心卖点与差异化

• 原厂专用设计：专为 系列变频器定制，与整机控制、保护逻辑完全匹配，非通用板件。
• 核心信号处理：精准处理触发信号，生成适配功率模块的驱动脉冲，保障整流 / 逆变环节稳定。
• 集成保护功能：内置过流、过压等保护机制，快速响应故障，保护功率模块与整机安全。
• 高可靠性：工业级元器件，宽温适应，经过原厂严格测试，适配严苛工业环境。
• 现货保障：全新原装现货，12 个月质保，提供技术支持与更换指导。

SOP 质量透明化

1. 入库验收检测

• 来源追溯：核对原厂序列号、包装标识，验证为 专用原厂板件。
• 外观检查：PCB 无腐蚀、焊点无虚焊 / 脱焊、二极管 / 电子元件无损坏，接口针脚完好。
• 附件核对：含防静电包装、安装说明（如有）。

2. 上机功能测试 (Live Test)

• 测试环境：同型号 变频器测试台。
• 测试内容：
  • 通电自检：接入变频器主控板，无报警启动，状态指示灯正常。
  • 触发信号测试：示波器监测触发脉冲，频率、幅值、相位符合 原厂标准。
  • 保护功能测试：模拟过流、过压信号，验证板件保护动作正常，反馈至主控板。
  • 连续运行测试：带轻负载连续运行 >24 小时，无异常报警、温升正常。
• 测试工具：示波器、万用表、变频器专用测试软件。

3. 电气参数测试

• 二极管 / 元件测试：检测导通、反向特性，参数符合原厂规格。
• 绝缘测试：电源与信号端、板件与机壳绝缘电阻 >10 MΩ。
• 信号精度测试：触发脉冲误差 < ±1%，满足功率模块驱动要求。

4. 最终质检与包装

• 出具完整测试报告，含触发波形、保护动作、温升数据。
• 防静电袋密封，外层防震泡沫 + 纸箱包装。
• 贴附 QC 合格标签与唯一序列号。

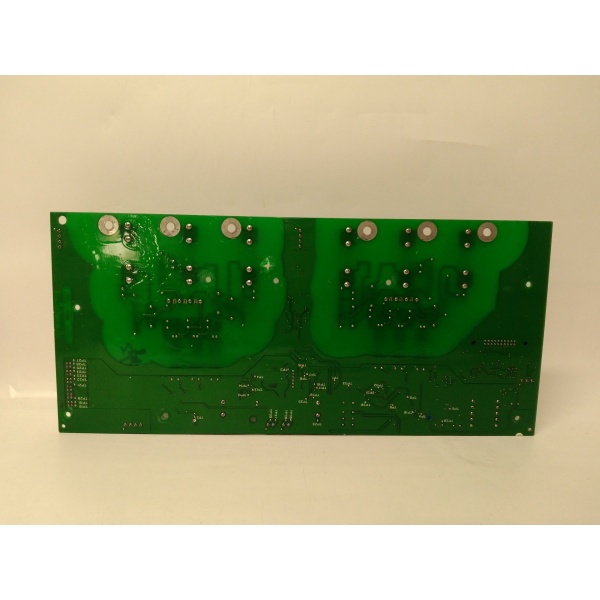

ABB DSAB-01C

技术避坑指南

1. 忽视板件专用性

• 问题：误将通用板件替换 ，导致触发信号不匹配，功率模块烧毁。
• 避坑：确认替换件为 专用，优先选择原厂或授权兼容件，禁止随意替代。
• 提醒： 是 内部核心辅助板，非通用配件，更换前务必核对型号。

2. 安装时静电防护不到位

• 问题：安装时未戴防静电手环，板件被静电击穿，直接报废。
• 避坑：安装前佩戴防静电手环，在防静电垫上操作，避免触摸板件芯片与焊点。
• 警示： 变频器内部板件对静电敏感，防护不到位会造成不可逆损坏。
