描述
产品详情
・型号：D674A906U01・品牌：ABB・系列：Master300 FET300 电磁流量计
规格参数
- 适配仪表：Master300 Process、Hygienic 卫生型电磁流量计
- 供电规格：100~230V AC
- 通讯协议：标准 HART
- 硬件形态：圆形插装式一体化机芯（主板 + 液晶操作面板）
- 显示组件：内置 LCD 显示屏、4 按键本地操作
- 信号接口：流量计传感器励磁、电极信号端口
- 工作温度：-20 ℃ ~ +60 ℃（仪表壳体内）
- 防护等级：机芯本体 IP20，装入流量计外壳后满足整机防护
- 固件版本：Rev.10 / Rev.11 主流批次
- 安装方式：直接卡入流量计转换器腔体
- 功能输出：流量计算、累积量、故障诊断、空管检测（以原厂组态为准）
- 原厂状态：已停产，属于存量维修备件
产品介绍

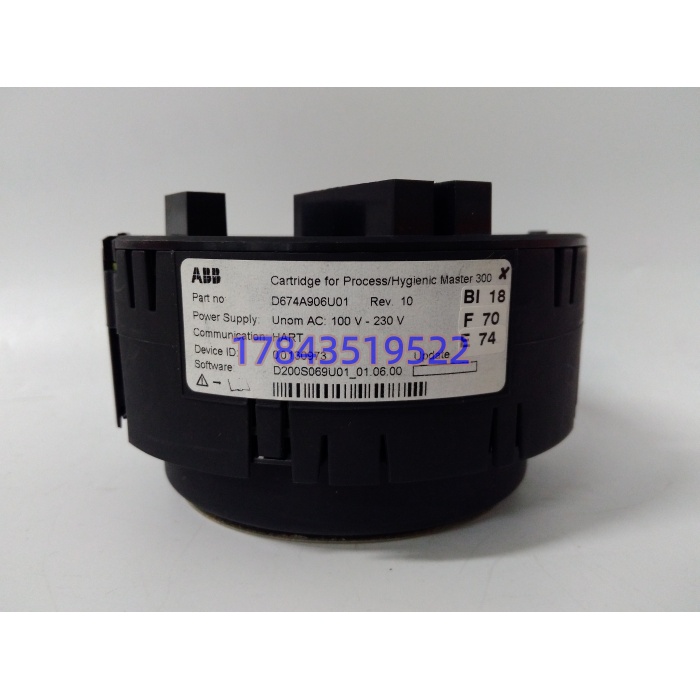

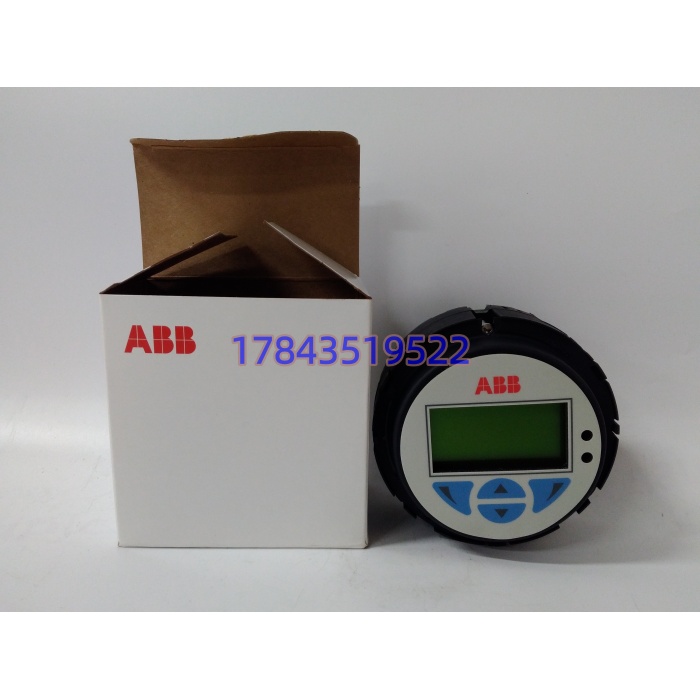

D674A906U01 是 ABB Master300 电磁流量计的核心转换机芯，整套流量计的数据处理中枢。接收传感器电极感应信号，完成流量运算、累积计量，同时提供本地人机操作界面。坦白讲，很多现场维修人员容易只更换外壳，忽略机芯型号区分。这款为 AC 供电、标配 HART 版本，不能直接替换 24V 直流供电同外形机芯。老款 Master300 流量计一旦机芯损坏，整机无法计量；原厂新品流量计供货周期偏长，多数厂区选择备存该机芯实现快速抢修。
应用场景与行业案例
现场经常遇到这类难题：生产线关键介质流量监控流量计机芯故障，整条产线失去流量数据，质检、投料工序无法正常运行；卫生型工况流量计拆装复杂，整表采购成本高、交期久。典型场景：
- 食品饮料生产线：卫生型 Master300 流量计，果汁、纯水流量监测。
- 制药工艺管线：纯化水、药液流量计量，符合卫生管路要求。
- 化工精细装置：酸碱介质流量采集，接入 DCS 系统闭环控制。
- 水处理项目：原水、产水管道流量累积统计。
真实案例：一家乳制品工厂灌装线卫生型 ABB Master300 流量计黑屏无显示，仪表无法上传流量信号。初步判断电源故障，供电排查正常，确认 D674A906U01 机芯内部电源回路损坏。仓库备件机芯上机直接替换，按照原有参数重新录入量程、介质参数，仪表 30 分钟内恢复计量。工程师提醒：更换机芯务必完整导出旧机芯参数，新旧机芯参数不一致会造成流量偏差。
