产品深度介绍

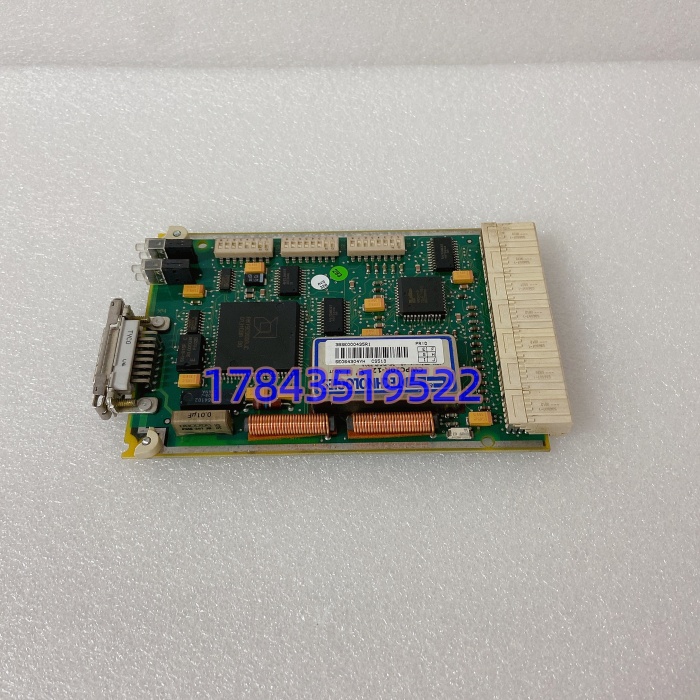

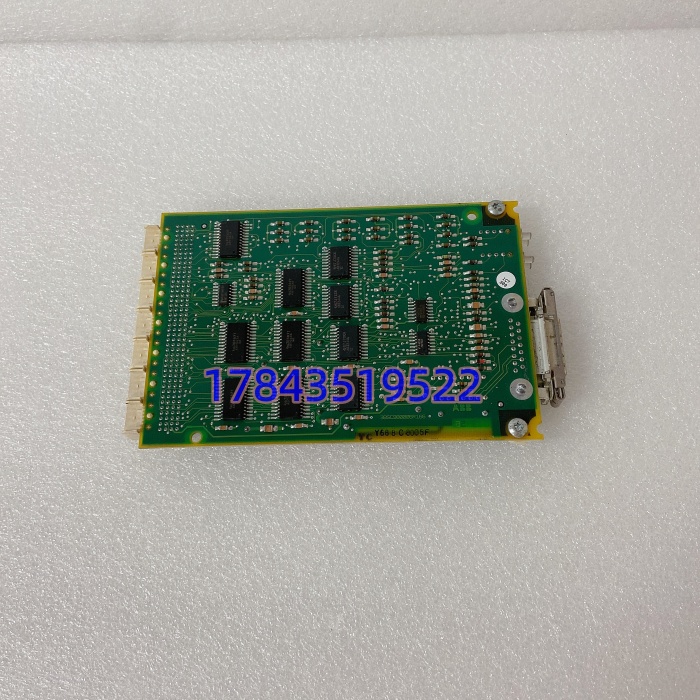

ABB CS513（3BSE000435R1）是 ABB 为AC800F/800M 及 800xA DCS 平台设计的多协议通信模块，核心承担系统与现场设备、上位监控的数据交互与协议转换任务。作为 MasterBus 300E 总线核心接口，同时集成以太网与串口，适配新旧设备混合组网场景，广泛用于电力、石化、冶金等流程工业。
该模块已正式停产，但在大量在役 DCS 系统中仍为关键备件；采用工业级隔离设计，抗干扰强、宽温稳定，支持热插拔，便于在线维护。
关键技术规格
- 型号：CS513
- 订货号：3BSE000435R1
- 兼容系统：AC800F、AC800M、System 800xA、Advant OCS
- 处理器：32 位 RISC，主频 100 MHz
- 内存：128 KB RAM，512 KB Flash
- 通信接口：
- 以太网：IEEE 802.3，10/100 Mbps，RJ45
- 串口：RS-232（DB9）、RS-485/422（端子）
- 现场总线：MasterBus 300E、PROFIBUS DP（可选）
- 协议：Modbus RTU/ASCII、PROFIBUS DP、TCP/IP
- 电源：24V DC ±20%，功耗约 1.5–2 W
- 工作温度：-25°C ~ +60°C
- 隔离：总线与背板间 1500V 隔离
- 尺寸：74 × 88 × 20 mm
- 重量：约 0.22 kg
- 认证：CE、UL、IEC 61131-2
应用场景与行业案例
工程痛点描述
老厂 DCS 升级或改造时，新旧设备协议不兼容、通讯接口不足，导致系统割裂、数据孤岛。尤其电力、石化等连续流程行业，不能停机太久，对备件兼容性、即插即用要求极高。
典型应用场景
- 电力行业 – 电厂 DCS 通信用于火电 / 水电厂 AC800F 系统，连接 PLC、励磁系统、保护装置，实现数据采集与控制指令下发。
- 石油化工 – 装置间数据互联适配炼化装置，通过 MasterBus 300E 连接各单元控制器，保障流程数据实时同步，支撑先进过程控制（APC）。
- 冶金行业 – 轧线 / 高炉自动化用于钢厂 AC800M 系统，连接传动、仪表、传感器，抗强电磁干扰，保障高温、粉尘环境下通讯稳定。
- 水处理 – 水厂 SCADA 系统适配污水 / 净水厂，通过以太网连接上位监控，串口接入现场仪表，实现远程监控与数据记录。
真实案例
案例：某电厂 DCS 通信模块老化更换去年 6 月，北方某 300MW 火电厂 #1 机组 DCS 系统多台控制器通讯频繁中断，排查发现 3 块 CS513 模块老化、总线信号衰减。原厂已停产，订货周期 8 周，机组计划检修窗口仅 2 周。
我们提供全新原装库存模块，48 小时送达并完成测试。现场工程师核对固件版本、备份配置后上机，一次通电成功，通讯延迟恢复至 < 10ms，系统稳定无中断，机组按时并网发电。
事后电厂将 CS513 列为关键停产备件，常备 3–5 块库存，避免故障被动。
质量透明化 SOP（简述）
- 入库验收：核验原厂序列号、标签一致性、外观无腐蚀划痕、附件齐全。
- 上机测试：AC800F/800M 机架测试，通电自检、以太网 / 串口 / MasterBus 通讯测试、24 小时稳定性测试并生成报告。
- 电气检测：1500V 隔离耐压测试、绝缘电阻测试、电源纹波检测。
- 固件验证：读取并记录固件版本，确保与系统兼容。
- 包装出库：防静电袋密封、气泡膜 + 纸箱包装，贴 QC 合格标签。
避坑指南（重点提醒）
- 停产与兼容性：CS513 已停产，仅库存可用；替换前务必核对原模块固件版本（最高支持 AC800M v5.1 SP2），v6.0 + 不兼容。
- 协议与接口匹配：确认现场设备协议（Modbus/Profibus/MasterBus）与接口类型（RJ45/DB9 / 端子），避免接口不匹配无法通讯。
- 总线终端电阻：MasterBus 300E 总线首尾端需各接 120Ω 终端电阻，误设会导致通讯不稳定；更换前拍照记录 DIP 开关位置。
- 静电防护：安装时佩戴防静电手环，模块通讯芯片对静电敏感，易被击穿。
