描述
产品深度介绍

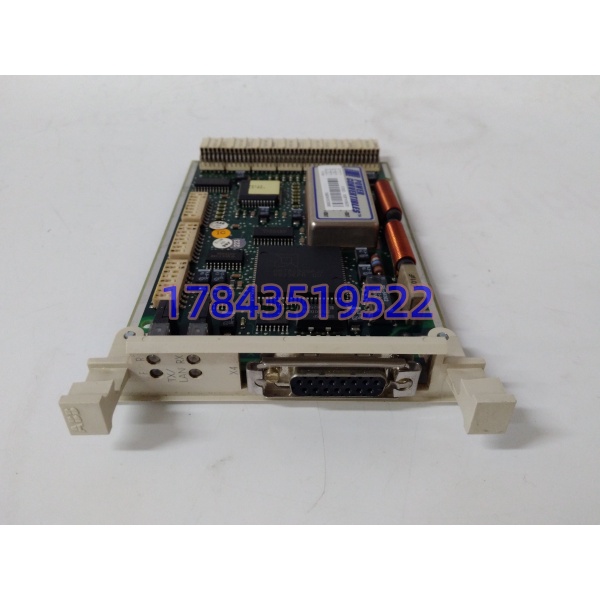

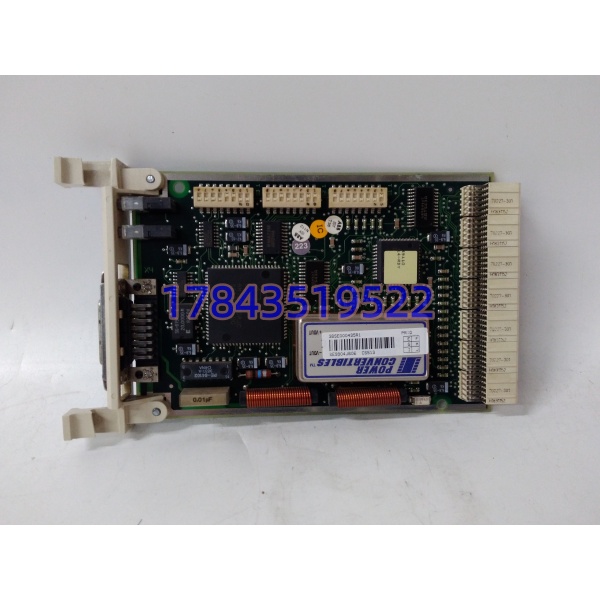

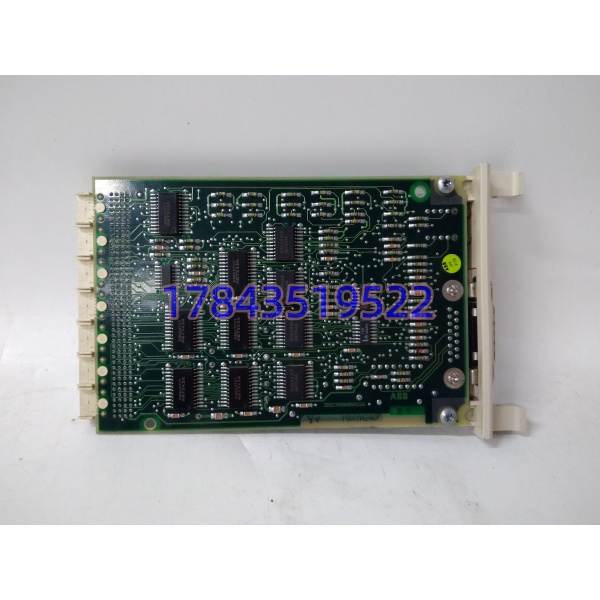

ABB CS513 (3BSE000435R1) 是适配 ABB Advant AC410、AC450、AC510 系列控制器的专用通讯处理器，属于早年 MasterBus300 令牌环网络核心接口卡，多用于存量老式火电、化工流程控制系统。模块不处理现场 I/O 信号，专门打通控制器与操作员站、历史服务器、第三方智能仪表的数据通道。
模块支持 MB300 专有总线与 Profibus FMS 双协议，具备冗余通信切换能力，主备站故障时 10 秒内自动接管数据链路，不会中断趋势、报警记录同步。市面新款以太网通讯卡无法直接兼容老款 MB300 同轴网络，老旧产线停机抢修、系统改造只能选用同型号 CS513 替换，是存量 Advant 系统不可替代的备件。
关键技术规格
| 参数项目 | 技术规格 |
|---|---|
| 完整物料号 | 3BSE000435R1（模块标识 CS513） |
| 适配控制器 | Advant AC410 / AC450 / AC510 / AC550 |
| 核心总线协议 | MB300（ABB 令牌环网络）、Profibus FMS |
| MB300 传输速率 | 1.5 Mbps |
| 单网段最大节点 | 32 个 |
| 物理接口 | BNC 同轴电缆接口 |
| 背板供电 | +5 V / ±15 V（由控制器机架背板取电） |
| 整机功耗 | 8 W |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20，柜内 DIN 导轨机架安装 |
| 冗余特性 | 支持双模块主备热切换，心跳链路监测 |
| 合规认证 | CE、RoHS |
入库质检与测试流程
所有 CS513 (3BSE000435R1) 出货前完成全流程标准化检测，可提供实拍照片、纸质测试报告，备件来源全程可溯源。
1. 入库溯源验收
逐件核对原厂装箱单、出厂合格证，读取模块机身序列号，核验原厂出厂标识；全方位外观排查外壳腐蚀、针脚氧化、螺丝拆装划痕，确认无维修翻新痕迹，清点配套固定卡扣、终端电阻配件完整。
2. 整机上机全真测试
采用 ABB Advant AC450 原厂测试机架搭建仿真 MB300 网络，连续 24 小时带电满载运行测试。测试内容包含：模块上电自检 LED 校验、MB300 总线组网握手、32 节点满负荷数据收发、Profibus FMS 第三方仪表通讯模拟、主备冗余切换压力测试，全程记录通讯丢包率、切换响应时长，出具标准化 Test Report。
3. 电气安全参数检测
使用 Fluke 115 万用表、500V 摇表检测绝缘电阻（数值＞10MΩ），完成背板供电回路连续性、耐压测试，排查短路、漏电隐患；检测 BNC 同轴接口阻抗匹配度，避免总线信号衰减。
4. 固件与拨码配置核验
读取并记录模块原厂固件版本，拍照留存出厂 DIP 开关档位；开关用于切换 /MB300E 工作模式，提前标注对应系统配置参数，避免现场调试出错。
5. 终检封装出货
质检员核对全部测试数据并签字确认，合格模块装入防静电密封袋，搭配气泡膜、加厚纸箱双层防护，贴附 QC 合格标签及质检日期，全程防静电封装运输。
