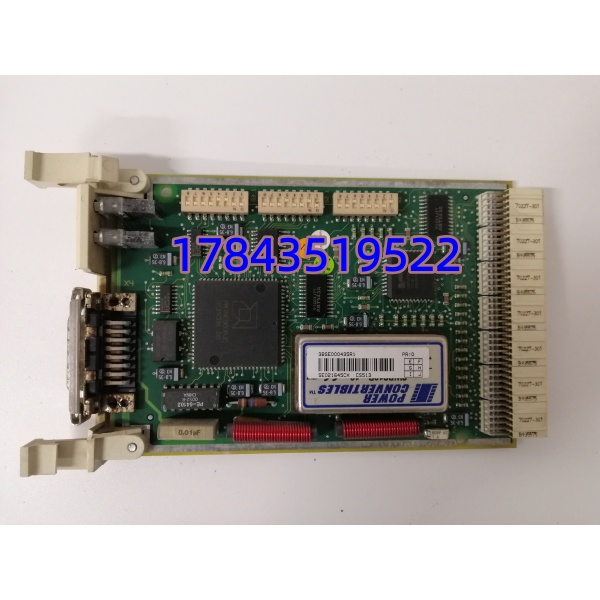

CS513（3BSE000435R1）是 ABB 早年 MasterPiece 系列 DCS 专用双串口通讯卡，搭载 MasterBus 专用背板总线，仅配套 AC310/AC400 老式控制器使用，无法兼容后期 AC800M 新一代硬件。板卡独立两路隔离串口，RS232 接口对接就地操作屏、笔记本调试上位；RS485 总线多节点挂载流量计、温度仪表、辅机变频等第三方设备，内置协议解析芯片，无需外置转换网关即可原生解析 Modbus 与 ABB 自有 SPA-Bus 协议。全通道光电隔离设计，电厂、化工大功率电机变频干扰环境下，串口数据不会出现跳变、丢包；通过板载拨码分配总线唯一站点号，多块 CS513 同机架组网互不冲突。该系列硬件早已迭代淘汰，存量老旧机组通讯通道故障只能依靠现货备件原位替换，无需改造原有机架背板与外部串口布线。
ABB CS513 3BSE000435R1
应用场景与行业案例
工程痛点国内大量 2000 年前投产火电、造纸、化工装置仍运行 ABB MasterPiece 老款 DCS，CS513 原厂彻底停产，欧洲调货周期长达 14 周。通讯卡串口收发芯片老化后，中控无法读取现场仪表参数、无法下发辅机启停指令，整套工艺监控链路断开，操作人员只能就地人工巡检，工艺波动无法及时处置；常备现货 CS513 可快速恢复跨设备数据交互。
典型应用场景
- 火力发电厂 – 老机组 AC400 锅炉辅机 DCSRS485 总线接入风机、水泵变频控制器、炉膛压力变送器，Modbus 协议上传电流、温度、负荷参数至中控。
- 制浆造纸老旧生产线 – MasterPiece200 控制系统RS232 对接老式就地操作面板，RS485 采集烘缸温度、压榨辊张力仪表数据，保障整条纸机工艺闭环监控。
- 石油炼化小型精馏装置 – AC310 分布式控制机架长距离 RS485 线缆连接罐区液位、压力智能变送器，隔离电路抵御厂区大功率压缩机电磁干扰。
- 城市污水处理老旧自控系统多台在线水质分析仪通过 Modbus 挂接 CS513 串口，pH、溶解氧数据统一上传 DCS 画面。
- 水电厂老式水轮机调速系统适配老款调速器 SPA-Bus 专用协议，实现机组转速、导叶开度数据双向交互。
真实工程案例去年上半年，华中某老电厂 #1 机组 AC400 DCS 一块 CS513 串口通道完全失效，全厂风机变频、炉膛压力仪表数据全部离线，中控失去辅机远程调节能力，装置安排 24 小时专人现场值守。原厂反馈该型号无生产库存，海外调货周期 12 周，机组长期无远程监控存在炉膛超温安全隐患。采购紧急调取全新原装 3BSE000435R1，工程师停机断电插拔更换，复制旧卡 DIP 站点拨码，Control Builder 载入原有串口协议参数，两路 RS232/485 通讯即刻恢复，所有仪表、变频数据稳定上传中控画面。项目后期采购 2 块同型号通讯卡作为锅炉控制机架常备备件，规避停产硬件缺货带来的工艺管控风险。
ABB CS513 3BSE000435R1
技术避坑指南
1. 混淆新旧系统通讯卡无法通用问题： 仅适配 AC310/AC400 老 MB300 总线，CI854/CI871 等 AC800M 通讯卡硬件总线引脚完全不同，直接插装无法识别，整机通讯瘫痪。避坑：更换前确认现场控制器型号为 MasterPiece200/300，不可混用 800xA 系列通讯卡；采购同步告知现场 DCS 机型。现场实例：某造纸厂误用 AC800M 通讯卡上机，花费 6 小时排查总线架构不兼容问题。
2. DIP 拨码站点地址重复造成总线拥堵问题：同一 MasterBus 机架多块 拨码编号重复，总线报文冲突，全部串口数据随机丢失。避坑：拆卸旧卡前拍照留存原始拨码排布；新卡严格按照项目总线规划设置唯一站点号。
3. 无防静电操作击穿串口收发芯片问题：干燥厂房徒手插拔 6U 插卡，静电击穿 RS485 总线芯片，两路串口永久失效。避坑：操作全程佩戴防静电手环，工作台铺设防静电垫，DCS 机架保护地可靠接地。警示：现场运维人员未做静电防护更换卡件，上电后 485 通道彻底损坏，备件无法修复。
4. RS485 总线终端电阻未开启数据跳变问题：多仪表长距离 布线，总线首尾无 120Ω 终端电阻，信号反射造成仪表数值周期性漂移。避坑：总线首尾仪表或 侧开启终端匹配电阻，中间挂载设备关闭电阻。
5. 带电插拔损坏 MasterBus 背板总线问题： 不支持热插拔，未断电直接拔卡会击穿背板总线驱动芯片，整套机架通讯中断。避坑：更换前关停对应控制器机架总电源，断电完成插拔操作后再重新上电。
总结：替换 3BSE000435R1 通讯卡前区分新旧 DCS 系统、复制原始拨码配置、断电规范插拔并落实防静电操作，可规避绝大多数现场调试与硬件损坏返工问题。
