产品详情

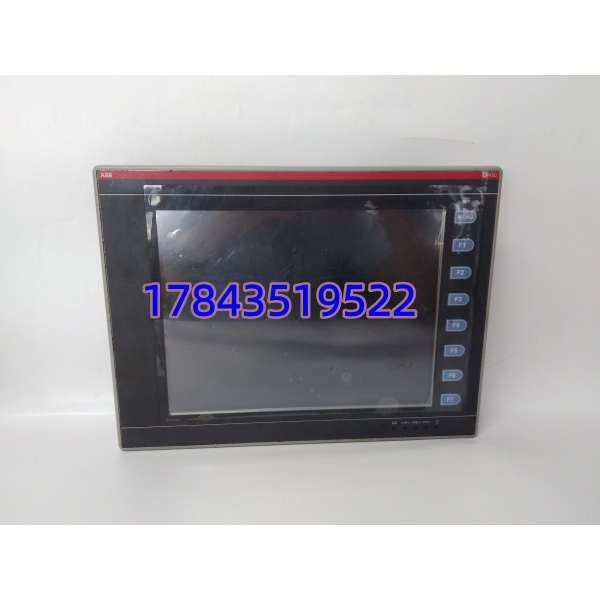

・型号：CP450T-ETH（物料号 1SBP260189R1001）
・品牌：ABB
・系列：CP400 HMI 人机界面
技术参数
| 参数项 | 规格数值 |
|---|---|
| 显示规格 | 10.4 英寸 TFT，800×600 分辨率，64K 彩色 |
| 触控类型 | 工业电阻触摸屏 |
| 前置按键 | 7 个可编程实体功能键 + MENU 总菜单键 |

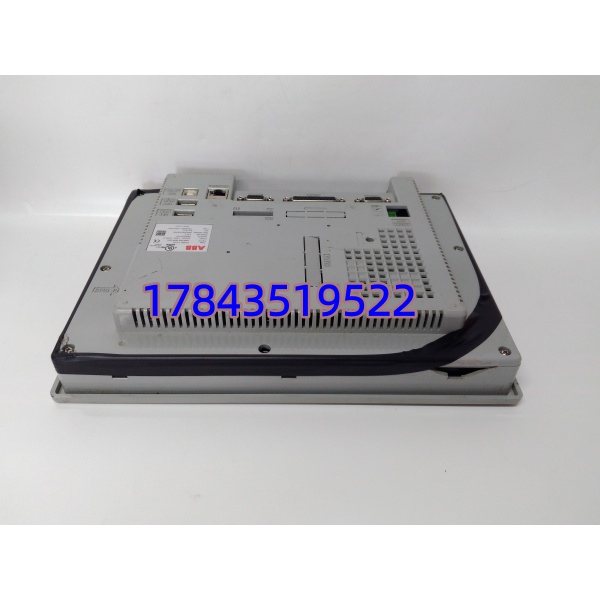

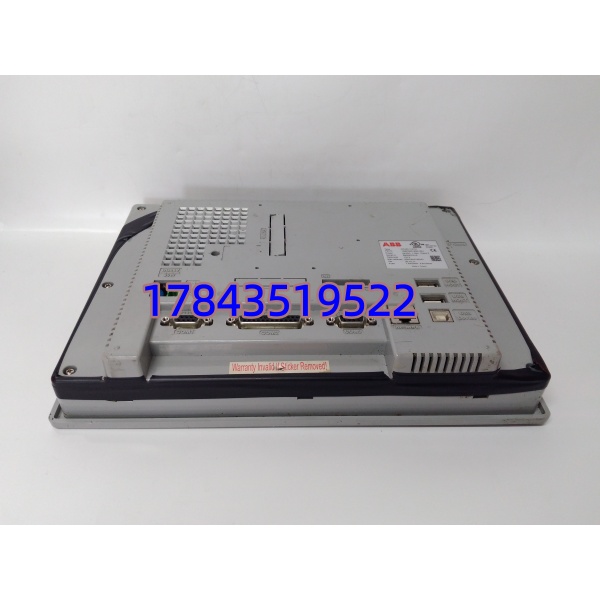

| 通讯端口 | RJ45 以太网 10/100M、RS232/RS485 串口、USB Host |
| 支持通讯协议 | Modbus TCP、Modbus RTU、BACnet、ABB AC500 原生协议 |
| 供电规格 | 24VDC，工作区间 20.4~27.6VDC，额定 1.25A，整机功耗 20W |
| 存储容量 | 内置 4MB 程序闪存，本地存储 50000 条报警事件记录 |
| 工作环境温度 | -20℃ ~ +55℃，存储 – 40℃ ~ +70℃ |
| 防护等级 | 前面板 IP65，背部机身 IP20 |
| 整机安装开孔 | 216mm×185mm 标准面板开孔尺寸 |
| 电磁合规 | CE、UL 认证，满足 ISA G3 工业抗扰标准 |
| 固件限制备注 | 严格来说，固件低于 v1.12 版本无法兼容新版 AC500-eCo PLC |
| 使用寿命 | 原厂标称背光 50000 小时连续运行 |
产品介绍
产线改造时经常遇到老款无网口 HMI 只能单机对接一台 PLC，多机组数据汇总必须额外加装通讯网关，硬件投入与调试工时同步增加。CP450T-ETH 原生集成以太网接口，单台面板可并行读取多台 AC500、第三方 Modbus 设备点位，在造纸生产线升级项目实测，省去外置网关后整套通讯调试工时缩短 60%。
整机采用铝合金一体前框，出厂执行 48 小时高低温循环与喷淋防尘测试，依据 ABB 官方产品样本 47B2E6B3DA7D 文档，自带趋势曲线、配方管理、事件报警完整工艺功能，搭配 CP400soft 组态软件即可完成画面开发；这款面板存在明确适用边界，仅需本地单机简易启停操作的小型单机设备采购会出现功能冗余，小尺寸工位场景可选用 7 寸 CP435T 系列降低备件成本。
替换与升级建议
- ✅ 直接替换：同物料 1SBP260189R1001 全新 CP450T-ETH 开孔尺寸、接口定义、按键布局完全统一，原有 CP400soft 工程文件直接下载复用，更换停机工时 0.5 小时，无需改动机柜开孔与接线。
- ⚠️ 软件兼容（需微调画面点位）：CP450T（无以太网款，物料 1SBP260188R1001） 安装开孔、串口、USB 完全通用，但缺少 RJ45 网口，原有以太网跨 PLC 数据交互逻辑失效，需全部改为 RS485 总线通讯，点位分组重新组态，调试工时 3 小时左右。
- ❌ 硬件不兼容：CP440C-ETH 7 寸面板 屏幕尺寸、机柜开孔尺寸不一致，无法嵌入原有安装位，按键数量与背板引脚定义存在差异，替换需重新切割控制柜面板、重做画面布局，改造成本约单台 CP450T-ETH 的 2.2 倍，存量设备不推荐更换。
