描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 完整订货编号 | 3BSE048845R2 CI868K01-eA |
| 套件组成 | CI868-eA 通讯单元 + TP867 安装基板 |
| 适配控制器 | AC800M-eA 系列 CPU，不可用于标准 AC800M（非 eA） |
| 通讯协议 | IEC61850 Ed.2，MMS 客户端、GOOSE 收发 |
| 以太网接口 | 2 路独立 RJ45（CH1/CH2），10/100M 自适应 |
| 背板总线 | CEX-Bus，连接 AC800M-eA 控制器 |
| 供电来源 | AC800M 机架背板 24VDC 供电 |
| 热插拔 | 支持机架带电更换模块 |
| 组态软件 | Control Builder M，800xA 平台 |
| 工作环境温度 | -20 ℃ ~ +70 ℃ |
| 储存温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%～95%，无冷凝 |
| 防护等级 | IP20（控制柜内安装） |
| 外形尺寸 | 宽 59 mm × 高 185 mm × 深 127.5 mm |
| 认证标准 | CE、UL 工业认证 |
产品深度介绍
CI868K01-eA（3BSE048845R2）是 ABB 专为AC800M-eA 控制器开发的 IEC61850 通讯整套套件。模块打通过程自动化与变电站保护设备的数据链路，采集综保装置遥测、遥信数据，同时下发控制指令，并接收 GOOSE 快速跳闸信号实现工艺联锁。

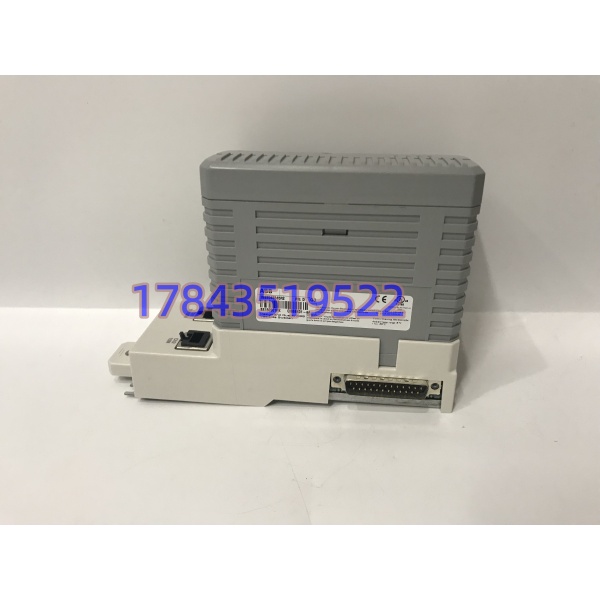

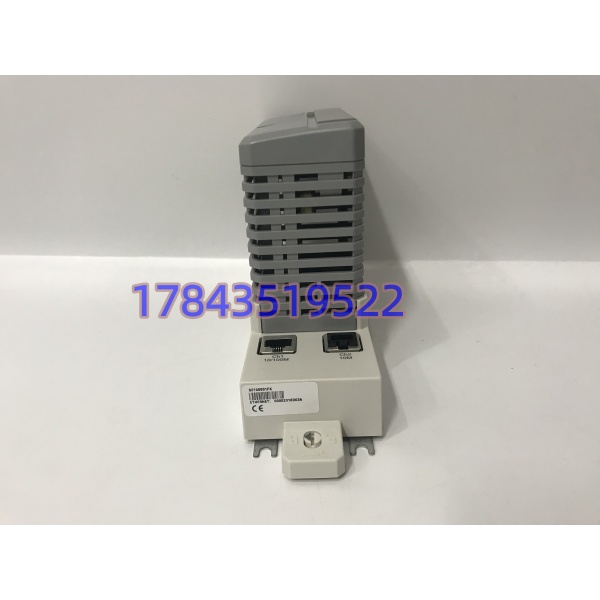

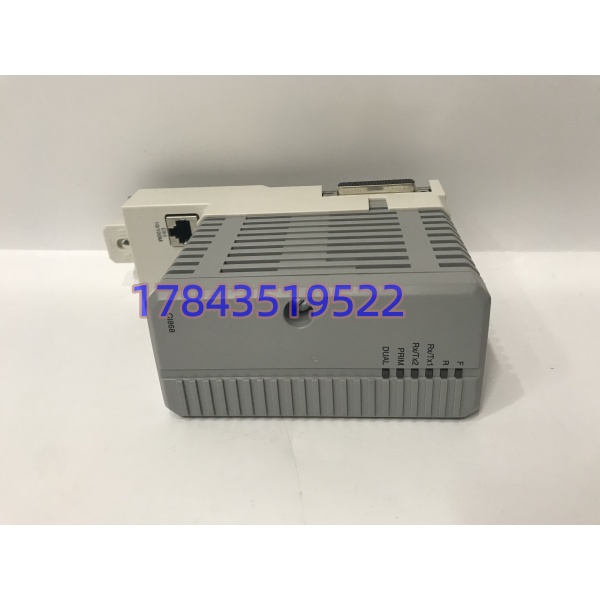

双以太网端口支持独立组网，可分别接入站控层网络与过程 GOOSE 网络。硬件自带完整状态诊断指示灯，网络中断、总线故障、IED 失联均可实时上报系统。 重点区分：后缀-eA版本仅适配 AC800M-eA 硬件；老款 CI868K01（3BSE048845R1）用于普通 控制器，两者基板、固件不通用，不能直接互换。
应用场景与行业案例
电厂、化工自备电站大量采用 800xA+-eA 架构，一旦 CI868 通讯模块故障，DCS 与继电保护装置数据失联，机组失去电气测点监视与联锁跳闸通道，多数工况需要降负荷抢修。
典型应用场景：
- 火力发电 – 机组电气控制系统 发电机、厂用电综保 IED 信号接入 DCS，实现开关位置、故障告警、GOOSE 联锁。
- 热电联产 / 垃圾焚烧电厂 – 厂用电监控 高低压保护装置数据上传，远程分合闸控制、故障录波信号采集。
- 煤化工园区 – 自备电站综合自动化 主变、高压电机保护信息接入工艺 DCS，工艺与电气系统一体化监控。
- 油气石化 – 区域变电站辅控系统 变电所 IED 数据接入中控，实现全站电气设备集中监视。
- 有色金属冶炼 – 整流所电气监控 大功率整流变保护信号、快速跳闸 GOOSE 信号联动工艺控制逻辑。
案例：华东某自备热电厂 #2 机组抢修 迎峰保供期间，DCS 画面所有高压开关遥信持续断线，运维排查确认机架 CI868K01-eA 通讯单元故障。原厂标准交期 7 周，机组无法长期缺失电气联锁保护。 我方搭建 -eA 测试机架完成总线通讯、GOOSE 报文收发全功能测试，48 小时安排物流交付。检修班组利用夜间低负荷窗口完成整套模块更换，重新下载通讯组态后，全部综保测点与跳闸联锁恢复正常。后续电厂储备一套同款套件作为应急备件。
质量透明化检测流程
- 入库验收检测 来源追溯：核对整套标签完整，区分 3BSE048845R1/R2、识别 – eA 版本； 外观检查：通讯单元、基板无磕碰，网口弹片完好，不存在维修焊接痕迹； 套件核验：确认 CI868-eA 单元与 TP867 基板成套配套。
- 上机功能测试 测试平台：-eA 控制器 + 800xA 仿真环境； 通电自检：核对面板 LED 上电自检流程； CEX 总线测试：建立与控制器通讯，无硬件报错； 双网口测试：两路以太网分别组网，验证 MMS 数据读写； GOOSE 报文收发测试：模拟 IED 发送跳闸报文，确认模块正常接收。可提供测试照片、视频。
- 电气参数测试 校验背板供电回路稳定性；检查网口信号链路完整性。
- 固件与版本存档 读取模块固件版本并登记；拍照留存套件型号标签。
- 最终质检包装 检测人员归档全部测试记录；通讯单元与基板分开使用防静电袋封装，气泡膜防护；粘贴 QC 合格标签，标注检测日期
