描述
产品详情

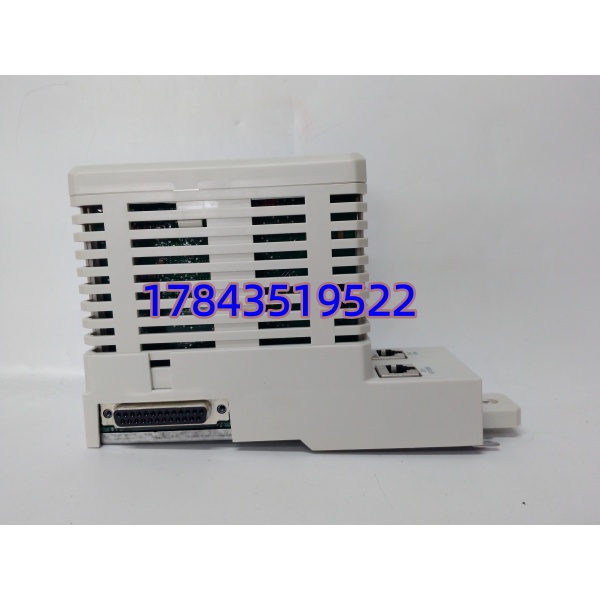

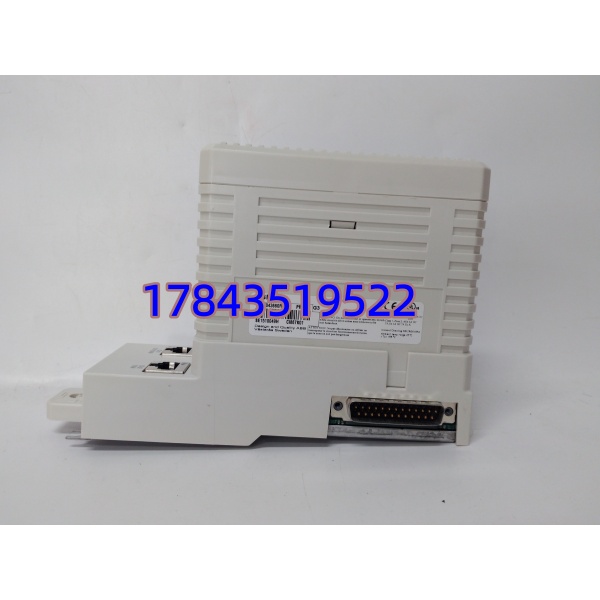

・型号：CI867K01
・物料编码：3BSE043660R1
・品牌：ABB
・系列：AC 800M 800xA 过程控制系统
技术参数
| 参数项 | 标准数值 | 工程落地说明 |
|---|---|---|

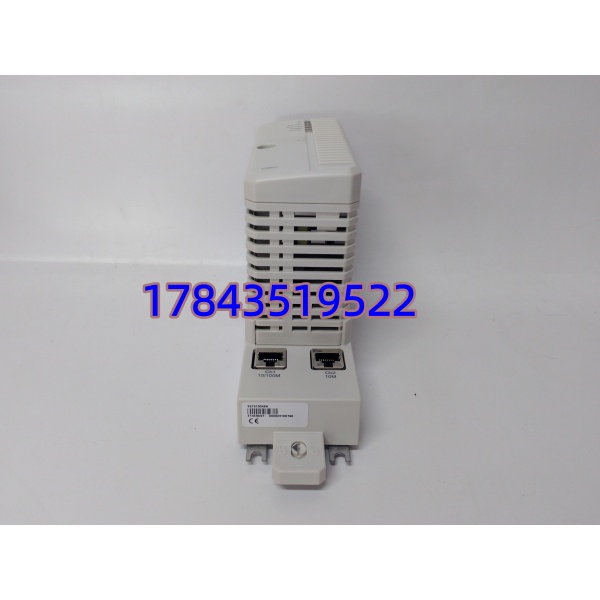

| 外部以太网接口 | 2 路独立 RJ45 | 可分两路接入不同网段，支持链路冗余组网 |
| 网口传输速率 | Ch1：10/100M 自适应；Ch2：10Mbps | 严格来说，第二端口不支持百兆全速率，冗余链路优先走通道 1 |
| 支持通信协议 | Modbus TCP、Modbus RTU over TCP | 不兼容 Profibus、Profinet，跨协议集成需搭配 CI854/CI868 系列卡件 |
| Modbus 站点上限 | 单模块最大 254 台从站设备 | 现场实测单网口建议控制 100 台以内，避免轮询周期拉长 |
| 背板总线 | CEX-Bus AC800M 扩展总线 | 单控制器机架最多可挂载 12 块同型号 CI867K01 |
| 工作供电 | 24VDC（允许 ±20% 母线波动） | 典型工作电流 160mA，整机功耗≤4W |
| 环境工作温区 | -25℃ ~ +70℃ | 密闭无通风控制柜夏季温度超过 60℃建议加装散热风扇 |
| 存储温区 | -40℃ ~ +70℃ | 冬季长途陆运、室外临时存放不会损坏内部芯片 |
| 隔离耐压 | 2500Vrms 光电隔离 | 强弱电回路分隔，变频器大功率干扰场景无数据跳变 |
| 防护等级 | IP20（EN60529） | 仅适配标准电控柜内部安装，不可露天或粉尘防爆区裸装 |
| 机械特性 | 支持机架热插拔 | 在线更换模块无需关停整台 AC800M 控制器 |
| 配套系统版本 | 800xA V6.0.3.3 及以上固件 | 低于该版本系统识别异常，需先升级控制器固件 |
| 整机净重 | 620g | 标准单宽机架尺寸，密集扩展机架不会造成背板形变 |
产品介绍
电厂、化工技改项目改造常会遇到老款第三方仪表、变频器无法直接接入 ABB DCS 的难题，单独采购协议网关会增加柜内布线点位与组态工作量，网关故障还会造成整条仪表链路失联。CI867K01 3BSE043660R1 作为 AC800M 原生 Modbus TCP 通信卡，依据 ABB 官方 Datasheet 文档 3BSE043660 完成标准化开发，模块自带独立运算处理器，所有 Modbus 轮询、地址映射逻辑在本地处理，不会分流主控制器 PM86 系列 CPU 算力。
双以太网端口设计能分开接入现场仪表网与上位监控网，减少跨网段路由配置；热插拔结构让装置短时检修时可单独替换故障通信卡，整套系统不用停机复位，单卡更换调试时长控制在 20 分钟内。这款模块不适用于小型 PLC 单机项目，仅能搭配完整 AC800M 控制器 + CEX 扩展机架运行；如果现场需要 Profibus DP 接入第三方设备，采购 CI854 卡件比 CI867K01 适配性更高。
替换与升级建议
✅ 直接替换（零组态修改，上机即用）
无同架构完全等效替代型号，同物料号 3BSE043660R1 全新 / 拆机卡可原位互换，原有以太网 IP、Modbus 点位映射程序无需改动。
⚠️ 软件兼容（需重新配置网络与点位地址）
CI868K01：新一代 Modbus TCP 模块，硬件插槽、CEX 总线通用，但端口速率、固件交互逻辑更新；替换后需要重新分配网口 IP，下载 Modbus 站点映射表，现场调试耗时 2–3 小时，适合系统整体升级项目。
❌ 硬件不兼容（无法同机架混用）
CI854AK01（Profibus DP 通信卡）：背板 CEX 总线物理引脚定义不同，通信协议完全独立，插入 CI867 卡槽控制器无法识别，不存在低成本改造适配方案，两种卡件不能互相替代。
