描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | CI857K01（3BSE018144R1(3)） |
| 功能定位 | AC800M 连接 INSUM 电力系统的专用以太网接口 |
| 通讯协议 | INSUM Ethernet（10Mbps，主站模式） |
| 网口配置 | 2×RJ45（8 针），支持网络冗余 |
| 节点容量 | 单模块最多 128 台 MCU；单控制器最多 6 块 CI857 |
| 供电 | CEX-Bus 总线供电（无需外部电源） |
| 功耗 | 典型 150mA（约 5W） |
| 工作温度 | +5°C ~ +55°C；存储 – 40°C ~ +70°C |
| 防护 / 防腐 | IP20；ISA 71.04 G3 级防腐 |
| 尺寸 / 重量 | 59×186×127.5mm，约 0.7kg |
| 认证 | CE、RoHS、WEEE、UL 认证 |
产品深度介绍

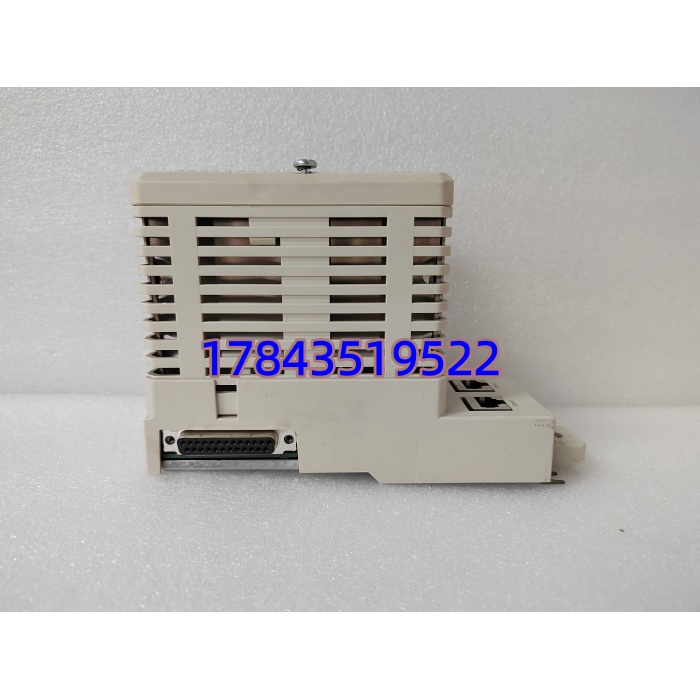

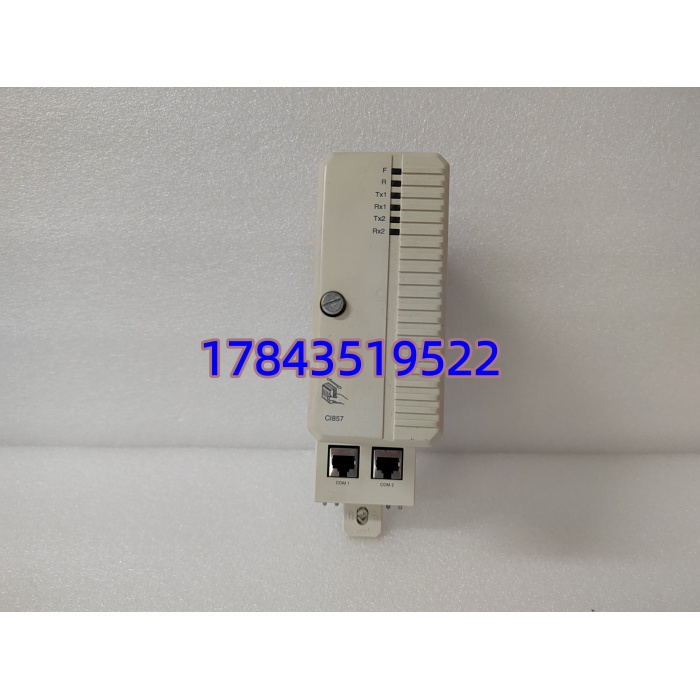

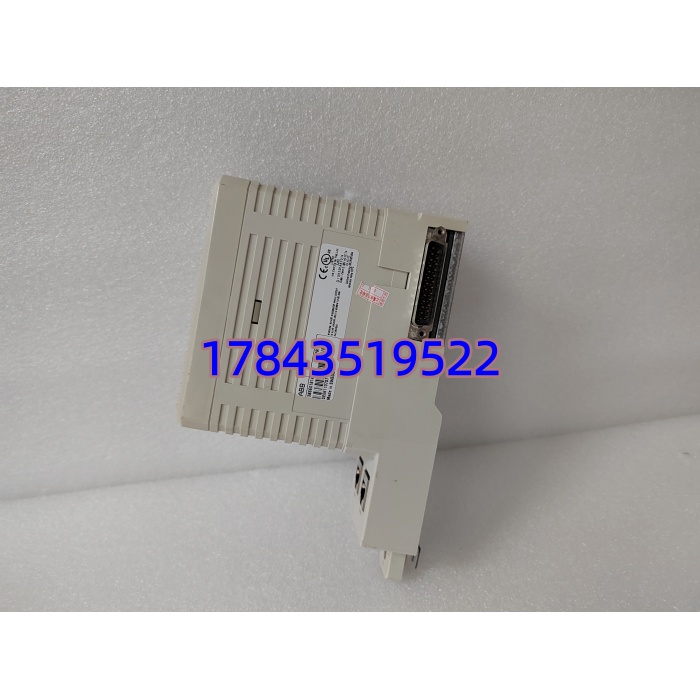

ABB CI857K01（3BSE018144R1 (3)）是 AC800M DCS 与 INSUM 电力管理系统的专用以太网通讯模块，专为工业配电与智能电机监控设计。模块作为主站，通过 10Mbps 以太网连接 INSUM 系统的智能电机控制单元 (MCU)，实现电力设备数据采集、运行监控与远程控制。
支持热插拔，在线更换无需停机，适配连续生产场景。双网口设计支持网络冗余，提升通讯可靠性。每模块可管理 128 台 MCU，单 AC800M 控制器最多搭载 6 块，适配大型工厂配电网络。
质量检测流程
- 入库验收：核对型号、序列号、原厂包装；官网查防伪；检查外壳无破损、金手指无氧化；配齐合格证、质保卡。
- 上机功能测试：用 ABB AC800M 机架 + PM866 控制器搭建环境；通电自检，LED 状态正常；连接 INSUM 模拟设备，测试通讯握手与数据交互；连续 24 小时运行，温升≤35℃，生成测试报告，可提供视频 / 照片。
- 电气测试：500V 摇表测绝缘＞10MΩ；接地电阻＜0.1Ω；总线供电波动 ±20% 正常工作。
- 固件与配置：读取固件版本（常见 V4.0+）并记录；备份通讯参数，记录网口地址配置。
- 终检包装：质检员签字，贴 QC 合格标签；防静电袋密封，气泡膜 + 硬纸箱 + 防潮剂包装。
技术避坑指南
- 网络带宽与节点过载问题：10Mbps 带宽下连接过多 MCU，导致通讯延迟、丢包。避坑：单模块控制 MCU 不超过 120 台；重要设备优先分配带宽；避免与高带宽设备共用网络。案例：某电厂连接 130 台 MCU 后，电机状态更新延迟超 5 秒，减至 110 台后恢复实时响应。
- 固件版本不匹配问题：CI857K01 固件与 AC800M/INSUM 版本不兼容，导致通讯中断。避坑：替换前读取原模块固件版本，采购时锁定版本；差异时刷新固件。提醒：INSUM 系统固件需整体匹配，避免单独升级通讯模块。
- 网口接线与冗余配置错误问题：RJ45 水晶头压接不良、冗余网口接反，导致通讯闪断。避坑：用工业级屏蔽网线，单端接地；冗余配置时主备网口严格对应；上机前单独测试双网口切换。
- 静电损坏问题：干燥季节裸手操作，静电击穿网口芯片。避坑：戴防静电手环、在防静电垫操作；模块存放于防静电袋。警示：见过工程师未防静电插拔模块，通电后网口烧毁，损失超万元。
