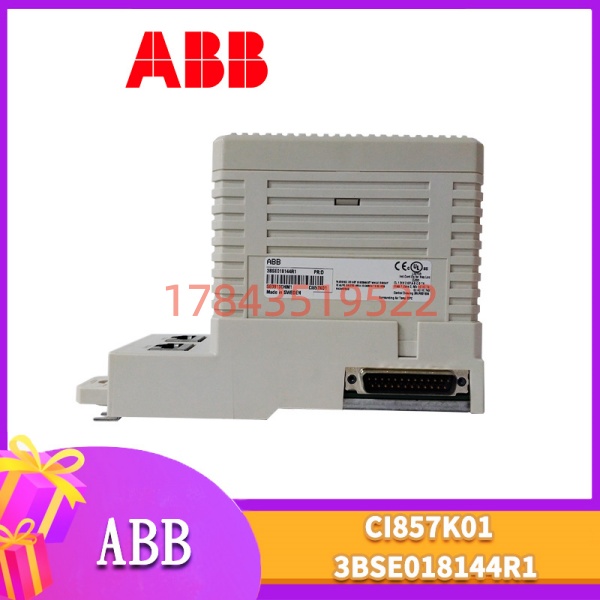

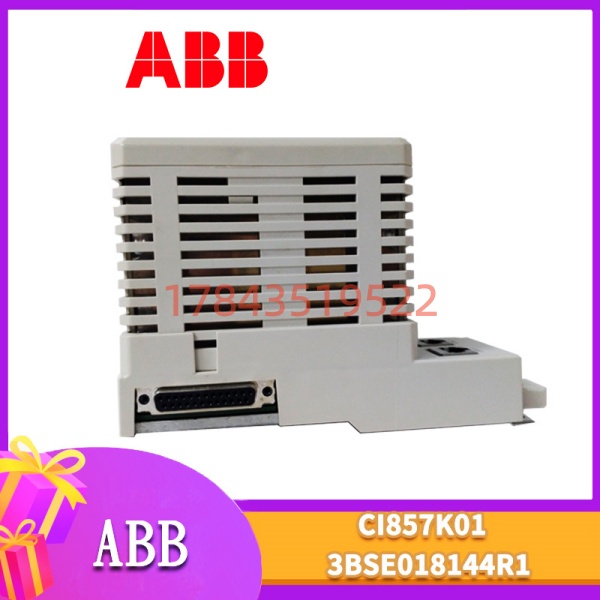

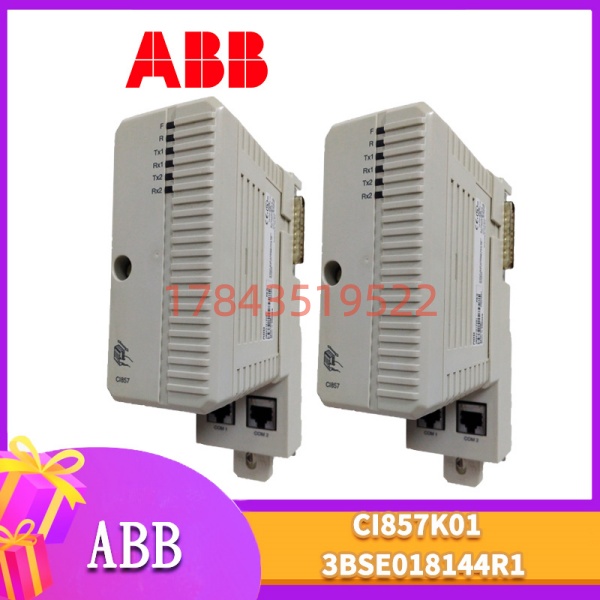

ABB CI857K01 3BSE018144R1 | 冗余通讯模块

描述

关键技术规格

产品深度介绍

ABB CI857K01 是 AC 800M 控制系统的核心冗余通讯模块，专为工业自动化控制系统设计，广泛应用于电力、冶金、化工等领域。该模块支持1:1冗余配置，确保系统在极端工况下的连续稳定运行。

作为ABB高端自动化系统的关键组成部分，CI857K01具备多协议通讯接口，可与不同品牌的设备无缝集成。其优化的散热设计和宽温工作范围，使其能够在-40°C至+70°C的恶劣环境中可靠运行，相比同类产品具有更强的环境适应性和更长的使用寿命。

应用场景与行业案例

去年冬天，华北某化工厂的DCS系统突然出现通讯异常，现场操作人员发现多个控制回路的数据出现波动，随时可能触发安全联锁。值班工程师老李排查后发现，是一块运行了3年的CI857K01通讯模块出现了性能衰减，导致数据传输出现延迟。

典型应用场景:

1. 电力行业 – 发电厂DCS系统
   用于发电厂DCS系统的冗余通讯，确保系统的连续稳定运行。
2. 冶金行业 – 钢铁厂自动化系统
   用于钢铁厂自动化系统的冗余通讯，确保生产过程的连续稳定。
3. 化工行业 – 化工厂DCS系统
   用于化工厂DCS系统的冗余通讯，确保生产过程的安全稳定。
4. 水处理 – 污水处理厂自动化系统
   用于污水处理厂自动化系统的冗余通讯，确保处理过程的连续稳定。
5. 制药行业 – 制药厂自动化系统
   用于制药厂自动化系统的冗余通讯，确保生产过程的质量稳定。

质量控制流程

1. 入库验收检测:

• 来源追溯: 原厂装箱单、海关报关单核验
• 防伪识别: 序列号官网查询、防伪标签完整性检查
• 外观检查: 无腐蚀、无划痕、无维修痕迹、无黄变老化
• 附件核对: 说明书、保修卡、出厂合格证齐全

2. 上机功能测试 (Live Test):

• 测试环境: ABB 原厂 AC 800M 控制系统测试机架
• 测试内容:
  • 通电自检 (LED指示灯正常、启动无异常声音)
  • 通讯测试 (Ethernet, Profibus DP 通讯握手正常)
  • 冗余测试 (主备模块切换时间 < 100ms)
  • 负载测试 (连续运行 >48小时，记录温升 <5°C)
• 测试记录: 生成详细测试报告，可提供给客户查看

3. 电气参数测试:

• 绝缘电阻测试: 500V摇表检测，绝缘电阻 >10MΩ
• 接地连续性测试: 接地电阻 <0.1Ω
• 耐压测试: 2500V AC 1分钟无击穿

4. 固件/程序验证:

• 固件版本读取: 记录当前固件版本（如: V5.8.2）
• 配置文件备份: DIP开关设置拍照记录
• 兼容性测试: 与AC 800M控制器兼容性验证

5. 最终质检与包装:

• 质检员签字确认: 确保所有测试项目合格
• 防静电包装: 防静电袋密封包装
• 防护包装: 气泡膜 + 硬纸箱双重防护
• 质检标签: 贴附”QC Passed”标签及检验日期

技术避坑指南

1. 固件版本不匹配 (Firmware Rev Mismatch):

• 问题: 新模块固件版本与现有系统不兼容，导致通讯异常或功能受限
• 避坑:
  • 替换前记录原模块固件版本（可通过AC 800M软件读取）
  • 采购时明确要求与现有系统匹配的固件版本
  • 如有差异，联系供应商进行固件版本升级或降级
• 真实案例: 我见过一个化工项目，工程师换了一块CI857K01模块，结果系统一直报”通讯超时”错误，折腾了三天才发现是固件版本从V5.6升到了V5.8，协议有微小变化。

2. 冗余配置错误:

• 问题: 主备模块的IP地址、通讯参数配置不一致，导致冗余切换失败
• 避坑:
  • 替换前用手机拍照记录原模块的配置参数
  • 新模块上机前，逐一核对并复制配置
  • 特别注意: 主备模块的IP地址必须在同一网段
• 口吻: “冗余配置是个精细活，一个参数错了，整个冗余系统就废了。一定要仔细核对！”

3. 电源容量不足:

• 问题: 新模块功耗较大，现有电源模块容量不足，导致系统频繁重启
• 避坑:
  • 计算机架总功耗，留20%余量
  • 如果接近上限，考虑增加电源模块
• 数据: “ABB CI857K01通讯模块功耗约10W，如果挂载了10块I/O模块，总功耗可能达到70W，24V/3A的电源就不够了。”

4. 静电防护 (ESD):

• 问题: 未做防静电措施，模块被静电击穿
• 避坑:
  • 佩戴防静电手环
  • 在防静电垫上操作
  • 冬季干燥环境尤其注意
