描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 适配 PLC | ABB AC500 系列 CPU |
| 通信协议 | PROFIBUS DP、CANopen、以太网（TCP/IP） |
| 传输速率 | PROFIBUS DP：最高 12 Mbps；CANopen：最高 1 Mbps；以太网：100 Mbps |
| 接口类型 | D-Sub 9 针（PROFIBUS/CANopen）、RJ45（以太网） |
| 电源 | 5VDC（取自 PLC 背板），功耗≤2W |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 防护等级 | IP20（室内控制柜安装） |
| 尺寸 | 122 mm × 260 mm × 25 mm |
| 重量 | 约 0.17 kg |
| 安装方式 | AC500 PLC 背板插槽安装 |

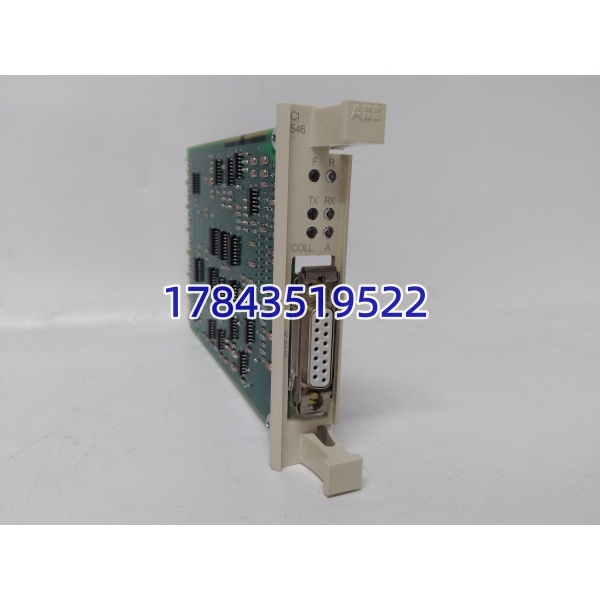

ABB CI546 3BSE012545R1
产品深度介绍
ABB CI546 3BSE012545R1 是 ABB AC500 PLC 系统的高性能多协议通信扩展模块，直接插入 PLC 背板插槽，为控制器提供三路独立通信接口。
该模块集成 PROFIBUS DP、CANopen 和以太网三种主流工业协议，可同时连接不同总线设备；支持主从模式切换，适配现场复杂组网需求；具备硬件隔离设计，抗干扰能力强，适合恶劣工业环境。常用于 AC500 系统与 DCS、SCADA、变频器、远程 I/O 的互联互通，是老旧 AC500 系统通信扩展与改造的核心备件。

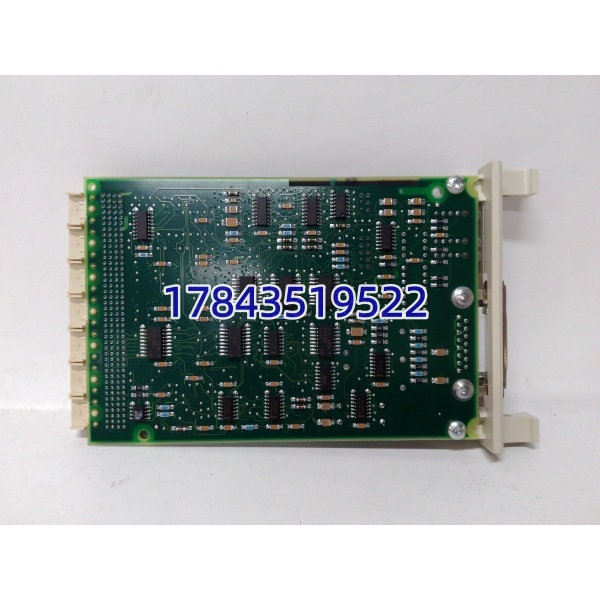

ABB CI546 3BSE012545R1
应用场景与行业案例
工程痛点描述
中小型工厂 AC500 PLC 本地接口有限，需同时连接上位机、变频器、远程 I/O 时，接口不足且协议不兼容；老旧系统升级时，需兼顾新老设备通信互通，改造周期短、成本敏感。
典型应用场景
- 汽车零部件 – 生产线控制 PLC 通过 CI546 连接 PROFIBUS 变频器、以太网 SCADA 系统、CANopen 传感器，实现产线设备联动与数据采集。
- 水处理 – 泵站自动化对接 与远程 I/O（PROFIBUS）、加药变频器（CANopen）、中控系统（以太网），实现泵站分布式监控与节能控制。
- 食品饮料 – 包装线连接 与贴标机、灌装机伺服驱动器，通过多协议通信实现高速同步控制，保障包装精度。
- 通用机械 – 机床设备扩展 通信能力，连接第三方 HMI、刀具传感器与数据采集终端，适配非标设备定制化通信需求。
真实案例
去年，华东某电子厂的 SMT 生产线 PLC 需同时对接新上位机（以太网）、旧变频器（PROFIBUS）与远程 I/O（CANopen），原 PLC 接口不足，新增控制器成本高。
采用 CI546 3BSE012545R1 插入 PLC 扩展槽，同时启用三协议接口，分别对接三类设备；无需改动原有控制程序，仅通过软件配置通信参数，1 天完成调试。
改造后，系统稳定运行半年无通信故障，设备数据互通正常；相比新增控制器方案，成本节省 60%，改造周期缩短 80%。
质量检测流程（SOP 质量透明化）
- 入库验收检测核对 ABB 原厂序列号与标签，检查电路板无腐蚀、无烧痕、无维修焊接痕迹，确认防静电包装完整，核验出厂合格证。
- 上机功能测试搭载 ABB 测试机架，接入 5VDC 背板电源，测试三协议通信握手（PROFIBUS 12Mbps、CANopen 1Mbps、以太网 100Mbps），连续老化运行 24 小时，记录通信稳定性与温升。
- 电气参数测试用 Fluke 1587 摇表测试绝缘电阻（>10MΩ），校验接口引脚导通性，验证通信抗干扰能力。
- 固件 / 配置验证读取并记录固件版本（常见 V2.1 及以上），备份默认协议配置参数，核对 DIP 开关设置。
- 最终质检与包装质检员签字确认，防静电袋密封 + 气泡膜 + 纸箱包装，贴附 QC 合格标签与测试报告，可提供测试视频供客户核验。
技术避坑指南
- 协议配置冲突问题：同时启用多协议时，地址或波特率设置冲突，导致通信错乱。避坑：配置前规划各协议地址段，PROFIBUS 与 CANopen 波特率避开重叠值，以太网 IP 设为不同网段。案例：曾遇项目同时启用 PROFIBUS（12Mbps）与 CANopen（1Mbps），地址重复导致数据丢包，重新分配地址后恢复正常。
- 背板电源过载问题： 背板挂载模块过多，5V 电源输出不足，导致 CI546 重启、通信中断。避坑：核算背板总功耗，CI546 功耗≤2W，单背板挂载模块不超过 4 个，必要时增加外部供电模块。
- 接口接线错误问题：D-Sub 引脚定义混淆（PROFIBUS 与 CANopen 引脚不同），或以太网线序错误，导致通信失败。避坑：接线前拍照记录旧模块接线，严格按手册引脚定义接线，以太网用 T568B 标准线序。
- 固件版本不兼容问题：CI546 固件版本与 CPU 固件版本不匹配，导致通信握手失败。避坑：替换前读取 CPU 固件版本，采购时明确要求 固件版本兼容（如 CPU V4.0 对应 V2.1）。
- 静电防护不到位问题：干燥季节拆装未做防静电措施，导致模块通信芯片静电击穿。避坑：全程佩戴防静电手环，在防静电垫上操作，模块放置于防静电袋中。
