描述
产品深度介绍

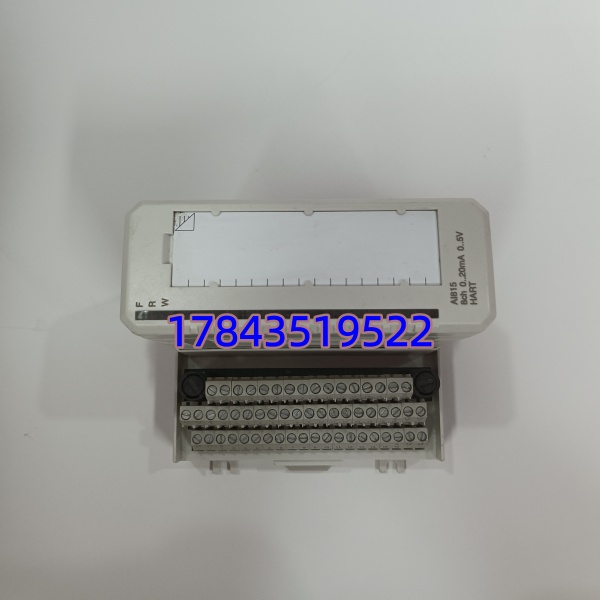

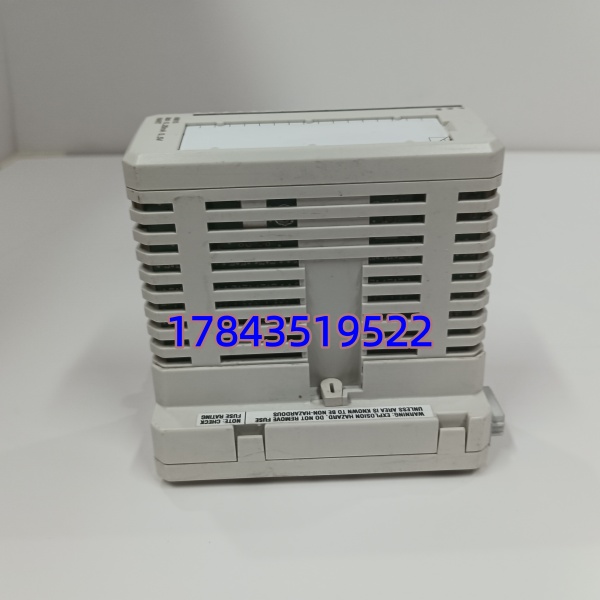

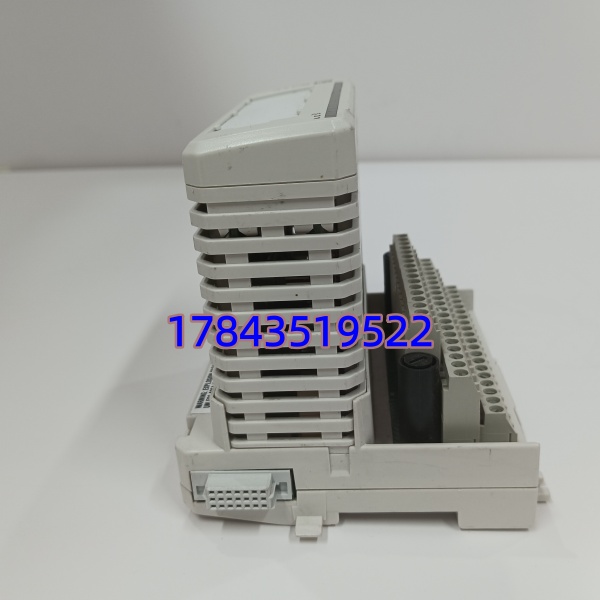

ABB AI815（3BSE052604R1）是 S800 I/O 系统的8 路模拟量输入模块，适配 AC800M、Symphony Plus 等 DCS/PLC 平台，负责现场温度、压力、流量、液位等传感器信号采集。
模块支持4-20mA、0-5V、1-5V单端信号，12 位分辨率，通道间与总线间强化隔离，抗干扰能力强。集成HART 透传，可直接接入智能仪表，实现参数读写与诊断，简化布线并提升维护效率ABB。单组 8 通道共地隔离，适合化工、电力、水处理等连续流程工业ABB
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | AI815 |
| 订货号 | 3BSE052604R1 |
| 通道数量 | 8 路单端输入，1 组共地隔离ABB |
| 信号类型 | 4-20mA、0-20mA、0-5V、1-5V DCABB |
| 分辨率 | 12 位 |
| 输入阻抗 | 电压 > 10MΩ；电流 250ΩABB |
| 隔离性能 | 通道 – 总线 500V AC；通道间 250V AC |
| 通讯协议 | PROFIBUS DP V1；支持 HART 透传 |
| 工作电压 | 24V DC ±20% |
| 功耗 | 3.5WABB |
| 工作温度 | -25℃ ~ +60℃ |
| 防护等级 | IP20 |
| 尺寸（宽 × 高 × 深） | 25×120×115mm |
| 重量 | 约 0.23kg |
质量检测流程
- 入库验收检测核验原厂装箱单、序列号；外观无划痕、锈蚀、变形；端子无松动、针脚无氧化；配件齐全、防静电袋未拆封。
- 上机功能测试使用 ABB S800 测试机架；通电自检，核查 PWR/RUN/ERR 指示灯；8 通道全量程信号测试（4-20mA/0-10V），精度≤±0.05%；HART 通讯测试，读写仪表参数；连续 24 小时带载运行，记录温升；出具测试报告。
- 电气参数测试福禄克 115 万用表测通断；500V 摇表测绝缘电阻≥100MΩ；核验接地连续性；测输入阻抗、隔离耐压，符合标准。
- 固件配置核验读取固件版本并记录；备份通道配置、地址参数；拍照留存开关位置。
- 最终质检封装质检员签字确认；密封防静电袋，气泡膜包裹；粘贴 QC 合格标签及序列号；可提供检测视频 / 照片。
替换避坑指南
- 信号类型配置错误AI815 电流与电压信号不能混插，同一模块只能选一种类型ABB。配置错误会导致读数异常、模块损坏。更换前确认现场信号类型，软件配置与硬件接线一致。曾遇现场混用信号，模块输入回路烧毁。
- 背板固件不兼容不同批次 AI815 固件版本差异会导致通讯失败、数据错乱。更换前读取原模块固件版本，采购时明确版本范围；版本不符可联系技术人员协助刷新固件。
- 屏蔽层接地不当多站点屏蔽层两端接地会形成地环流，干扰信号。严格执行单端接地（控制室侧），现场侧悬空；屏蔽层与端子保持绝缘，避免短接。
- 通道过压损坏现场信号超量程（如超过 20mA/10V）或雷击浪涌会击穿输入回路。建议前端加装信号隔离器、浪涌保护器；接线前用万用表实测信号幅值。
- 静电损伤模块模块内部芯片敏感，干燥环境无防护易击穿。拆装全程佩戴防静电手环、使用防静电垫；曾有工程师无防护操作导致模块烧毁。
