ABB 83SR06B-E (GJR2395400R1210) | 800xA 系统数字 I/O 模块

描述

关键技术规格

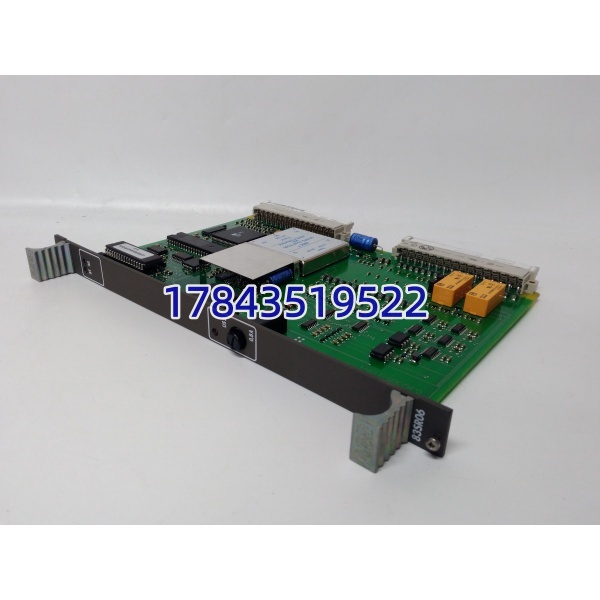

ABB 83SR06B-E GJR2395400R1210

产品深度介绍

ABB 83SR06B-E (GJR2395400R1210) 是 ABB 800xA DCS 系统专用高密度数字 I/O 模块。作为现场开关设备与控制系统的接口，它负责采集按钮、限位开关、继电器触点等 6 路 DI 信号，并通过 2 路 DO 继电器输出驱动电磁阀、接触器、指示灯等执行器。

模块采用工业级阻燃 PCB 与高可靠继电器，具备浪涌保护、短路隔离功能，抗干扰能力强。支持热插拔与在线诊断，可在不停车情况下更换模块，降低维护停机风险，广泛应用于电力、冶金、水泥、水处理等连续流程工业的联锁与顺序控制回路。

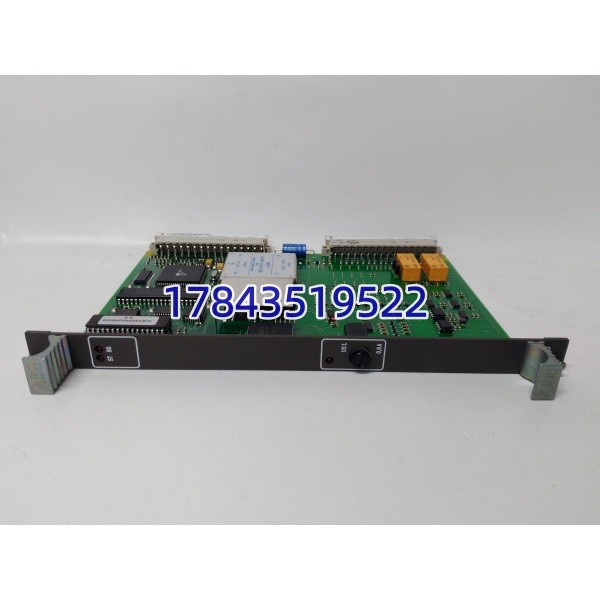

ABB 83SR06B-E GJR2395400R1210

应用场景与行业案例

工程痛点描述

流程工业中大量阀门、泵、风机等设备依赖开关量信号联锁控制。普通 I/O 模块常因触点氧化、响应慢导致联锁失效，或因无隔离设计受干扰误动作，造成设备误启停、工艺中断，甚至引发安全事故，对模块可靠性与响应速度要求严苛。

典型应用场景

1. 电力行业 – 火电厂 / 水电站 DCS用于锅炉、汽轮机辅机（油泵、风机、阀门）的状态反馈采集与启停控制，实现联锁保护与顺序控制，保障机组安全稳定运行。
2. 冶金行业 – 高炉 / 轧线自动化用于高炉冷却水泵、液压阀、热风炉阀门的开关信号采集与驱动，适应高温、粉尘、强电磁干扰环境，保障冶金连续生产。
3. 水泥行业 – 窑线 / 磨机控制用于回转窑、立磨、预热器的阀门、挡板、电机状态监测与控制，实现启停联锁与故障报警，提升生产线自动化水平。
4. 水处理 – 污水 / 净水厂控制用于格栅机、提升泵、加药阀、排泥阀的开关控制与状态反馈，实现工艺顺序联锁与远程监控，降低人工操作强度。

真实案例

案例：某 2×600MW 火电厂 DCS 系统升级去年 11 月，华北某大型火电厂进行 #2 机组 DCS 系统升级，需替换老旧 I/O 模块，提升联锁可靠性。原模块触点氧化严重，误动作率高，多次导致辅机跳闸。

我们提供 32 块全新原装 83SR06B-E 模块，48 小时内送达现场。技术人员严格按规范操作：核对模块固件版本（V1.2）、按图纸接线并做屏蔽接地、通电后逐点测试 DI/DO 通道、验证联锁逻辑。

升级后，模块响应稳定在 0.8ms 内，触点无氧化、无抖动，联锁动作精准可靠，辅机误跳闸次数降为 0，每年减少非计划停机损失超 200 万元。

事后电厂热控主任反馈：“83SR06B-E 模块的高可靠性与快响应，彻底解决了困扰我们多年的联锁误动难题，是大型火电厂 DCS 升级的理想选择。”

质量检测流程

1. 入库验收检测
   • 来源追溯：核对 ABB 原厂装箱单、序列号，确认为正规渠道产品
   • 外观检查：无腐蚀、无划痕、接口完好、继电器无烧蚀痕迹
   • 附件核对：附带出厂合格证、原厂技术手册
2. 上机功能测试
   • 测试环境：ABB 800xA 系统测试机架，配套控制器
   • 测试内容：通电自检（电源 / 状态灯正常）、6 路 DI 通断测试（24V DC 信号精准采集）、2 路 DO 继电器吸合 / 断开测试、连续 24 小时老化测试，记录稳定性
   • 测试记录：生成完整测试报告，可提供测试视频 / 照片
3. 电气参数测试
   • 绝缘电阻：500V 摇表测，通道对地≥100MΩ
   • 触点接触电阻：≤0.1Ω，无氧化、无虚接
   • 继电器寿命测试：通断 1000 次，动作正常无卡滞
4. 固件 / 配置验证
   • 固件版本读取记录（现货当前 V1.2）
   • 通道配置与联锁参数备份，匹配现场需求
5. 最终质检与包装
   • 质检员签字，贴 QC 合格标签
   • 防静电袋密封，气泡膜 + 硬纸箱包装，防潮防损

技术避坑指南

1. 继电器触点过载损坏
   • 问题：DO 触点接大电流负载（>2A），导致触点烧蚀、粘连，控制失效
   • 避坑：严格按 2A 容量选型；大电流负载（如接触器线圈）加中间继电器隔离；感性负载（电磁阀）并联续流二极管
   • 案例：曾遇工程师直接用模块 DO 驱动 5A 接触器，运行 1 周后触点粘连，电机无法停机，险些引发设备事故。
2. 输入信号极性接反
   • 问题：DI 信号正负极接反，模块无信号采集，状态显示异常
   • 避坑：24V DC 湿接点输入时，正极接 DI 端子、负极接公共端；干接点无极性，但需确保接触良好；接线后用万用表测电压确认
   • 提醒：DI 极性接反是常见低级错误，务必用万用表核对，避免凭经验接线。
3. 模块地址冲突
   • 问题：同机架内多块 I/O 模块地址重复，导致信号错乱、联锁误动作
   • 避坑：更换前拍照记录旧模块地址拨码；新模块上机前逐一设置唯一地址；上机后通过软件扫描确认地址无冲突
   • 警示：800xA 系统地址冲突不会直接报错，但会随机丢信号、误联锁，排查难度大，务必提前规划核对。
4. 电源纹波干扰
   • 问题：模块供电电源纹波大、接地不良，导致 DI 信号抖动、DO 误触发
   • 避坑：用工业级 24V DC 电源（纹波≤50mV）；电源与模块间用双绞线；接地电阻≤4Ω，单独接地不与动力地混用
   • 数据：某项目电源纹波 200mV，DI 信号频繁抖动，更换低纹波电源并单独接地后，信号稳定无抖动。
5. 静电击穿模块
   • 问题：干燥环境未防静电，人体静电击穿模块输入芯片，导致 DI 通道报废
   • 避坑：操作前戴防静电手环、在防静电垫上拆装；冬季湿度 < 40% 时严禁直接触摸电路板；模块存放于防静电袋
   • 案例：见过工程师冬季未戴手环插拔模块，通电后 3 路 DI 无响应，检测输入芯片击穿，1500 元模块报废，延误抢修。
