产品深度介绍
10kV 配电出线一旦发生短路、接地故障，依靠可靠馈线保护装置快速切除故障，避免事故扩大，REF615E-E 正是工业厂区、变电站广泛使用的综合保护单元。 这款增强型 REF615E-E 集成保护逻辑、电气量测量、断路器控制、故障录波多项功能，支持 CFC 图形化自定义联锁逻辑，依托 PCM600 软件完成参数整定。装置采用抽出式插拔结构，现场更换无需改动二次接线，缩短停电检修时长。标准工况长期运行统计 MTBF 高于 60,000 小时，适配智能站与常规站改造项目。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|

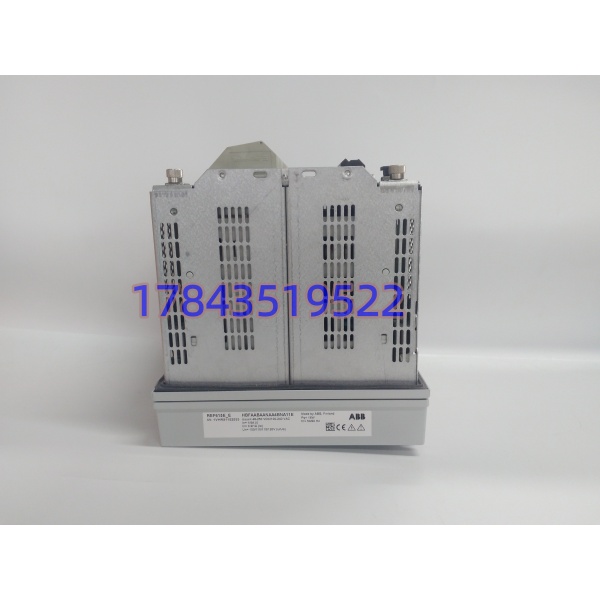

| 完整型号 | REF615E-E HBFAABAANAA4BNA11E，物料号 7700080612 |
| 适用电压等级 | 3.3kV～24kV 中压配电馈线 |
| CT 二次额定 | 1A / 5A 软件可选 |
| 辅助电源 | AC/DC 100～240V 通用供电 |
| 保护功能 | 三段式过流、方向接地故障、热过载、电压异常保护 |
| 通讯协议 | IEC 61850（GOOSE/MMS）、Modbus TCP/RTU、DNP3.0、IEC103 |
| 记录功能 | 故障录波 DR、SOE 事件顺序记录，时标分辨率 1ms |
| 组态工具 | PCM600 |

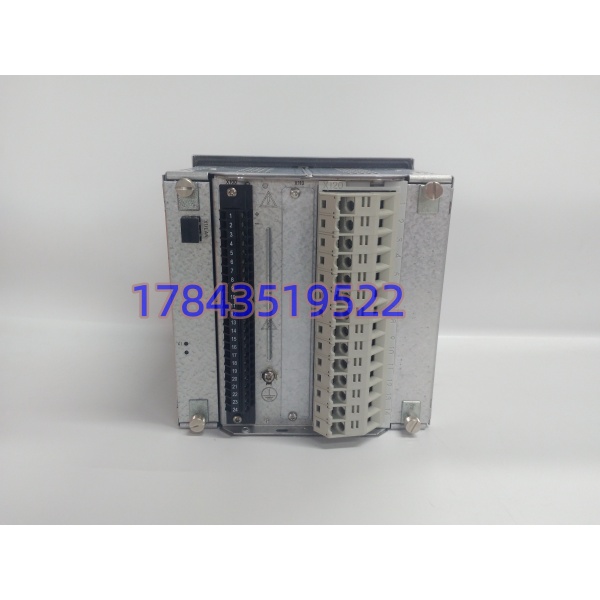

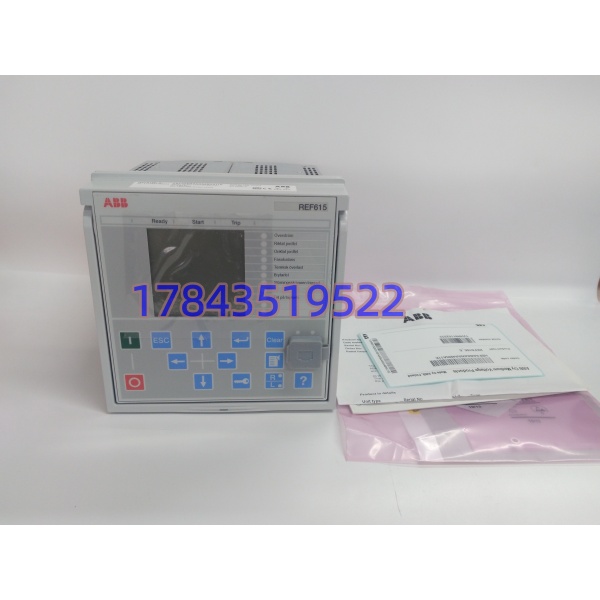

| 结构形式 | 抽出式可插拔整机，前方面板人机界面 |
| 工作环境 | -25 ℃ ~ +55 ℃；面板 IP54，柜体内部 IP20 |
| 对时方式 | SNTP、IRIG-B |
| 认证标准 | CE、UL，满足电力行业 EMC 电磁兼容规范 |
应用场景与行业案例
很多改造项目容易只看基础型号 REF615E-E，忽略后半段完整编码，收到货发现 I/O 点数、通讯硬件与现场不匹配，无法直接下装原有工程。
- 城市公用变电站：10kV 电缆出线保护，实现故障快速隔离、自动重合闸逻辑。
- 石化、煤化工厂区总配电站：厂内中压馈线综合保护，保障连续生产负荷供电稳定。
- 火力发电厂厂用电系统：6kV/10kV 厂用出线测控与故障保护。
- 冶金、水泥大型工矿企业配电室：多条馈线集中保护，对接后台 SCADA 系统。
真实场景微案例 山东某化工园区 10kV 配电室原有一台 REF615E 装置电源回路老化，频繁异常重启。项目采购前期完整记录整机编码 HBFAABAANAA4BNA11E 以及 7700080612 物料号，精准匹配硬件配置。利用月度检修窗口停机更换，导入原有 PCM600 整定参数。上电后通讯正常，保护定值、遥信遥测全部核对无误，一次性投运成功，规避重新编写整定方案带来的工期损耗。
采购与现场运维补充提示
- 整套编码不可省略：REF615E-E 后长串配置编码 HBFAABAANAA4BNA11E 决定 I/O 数量、通讯板卡、预装功能；编码不一致无法直接兼容原有工程。
- 支持不停电更换本体前提：二次底座保持带电，插拔本体需严格遵循厂家操作流程；不建议频繁热插拔。
- 更换前完整备份 PCM600 工程文件，同时导出装置内当前定值与逻辑。
- 到货后上电核对固件版本；新旧固件版本差距过大可能存在部分逻辑块不兼容。
- 装置投运前务必完成保护传动试验，验证跳闸、告警回路动作可靠性。
