描述
产品详情
・型号：5SHY4045L0006 / 3BHB030310R0001 / 3BHE039203R0101 / GVC736CE101 / 5SXE12-0184
・品牌：ABB
・系列：ACS6000 中压变频器功率单元套件
规格参数
| 参数项目 | 参数信息 |
|---|---|
| 主功率器件型号 | 5SHY4045L0006（IGCT） |
| 器件额定阻断电压 | 4500 V |
| 器件持续通态电流 | 900 A |
| 驱动单元型号 | 3BHB030310R0001 IGCT 门极驱动板 |
| 电压监测板 | GVC736CE101 3BHE039203R0101 |
| 光纤收发模块 | 5SXE12-0184 |
| 通讯方式 | 光纤隔离信号传输，规避高压干扰 |
| 适用设备 | ABB ACS6000 中压变频器 |
| 冷却方式 | 水冷（标准功率单元配置） |
| 工作温度范围 | 0℃ ~ 70℃（柜内，无凝露） |
| 保护功能 | 过流、过压、门极故障、光纤断线检测 |
| 安装形式 | 集成于功率单元腔体内部 |
| 元器件状态 | 原厂停产备件，无新量产批次 |
产品介绍

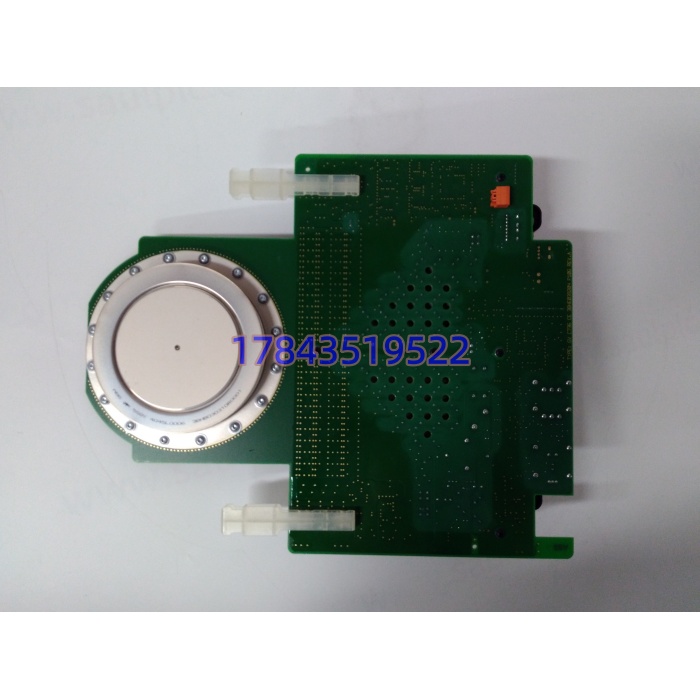

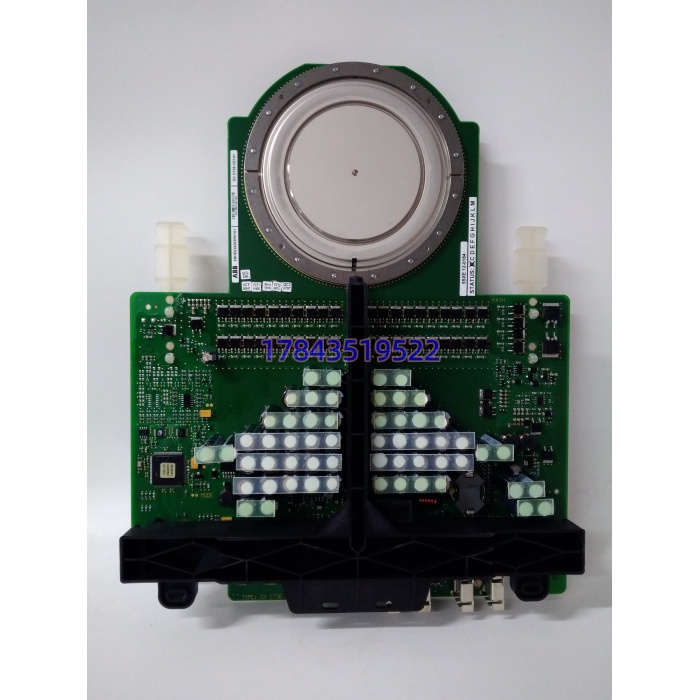

这套组件是 ABB ACS6000 中压变频器功率单元核心套件。5SHY4045L0006 作为大功率集成门极换流晶闸管，承担主回路电能开关变换任务；3BHB030310R0001 驱动板接收光纤指令，控制 IGCT 开通关断；GVC736CE101 负责单元直流侧电压采样与状态反馈；5SXE12-0184 实现强弱电之间光纤信号隔离传输。
坦白讲，ACS6000 设备运行多年后，故障高发点集中在 IGCT 老化、驱动回路电容衰减、光纤收发模块衰减。市面上普通晶闸管无法直接替代 IGCT 结构；通用采集板也不能直接替换 GVC736CE101，硬件采样阈值、通信协议均为原厂定制。整套备件通常同步备库，现场单一部件损坏，大概率伴随周边器件应力损伤。
应用场景与行业案例
痛点切入：矿山、冶金的大功率电机配套 ACS6000 中压变频，一旦功率单元器件损坏，整条产线直接停机。高压柜体断电、泄压流程繁琐，备件采购周期过长会造成大额产能损失。很多工厂尝试分立器件改造替换，改造后经常出现同步异常、误跳闸。
典型场景
- 冶金行业：主传动轧机电机驱动，连续 24 小时重载运行，对功率器件开关稳定性要求高
- 矿山领域：矿井主排水泵、主提升机 6kV 变频驱动，设备常年高负荷运行
- 水泥行业：大型窑主传动、原料磨中压调速系统
- 油气行业：压缩机大功率中压变频调速装置
真实案例前年处理一个钢铁厂轧机 ACS6000 故障，设备报功率单元门极故障。检修检测发现 5SXE12-0184 光纤模块信号衰减，持续触发单元封锁。初期只更换光纤收发模块，运行一周后再次跳闸，进一步排查确认 IGCT 5SHY4045L0006 出现隐性漏电，驱动板电容老化。最终同步更换整套套件，设备恢复稳定运行。现场经验：IGCT 回路出现故障，不能只更换可见损坏部件，需要评估整套功率回路器件剩余寿命。
