描述
产品详情

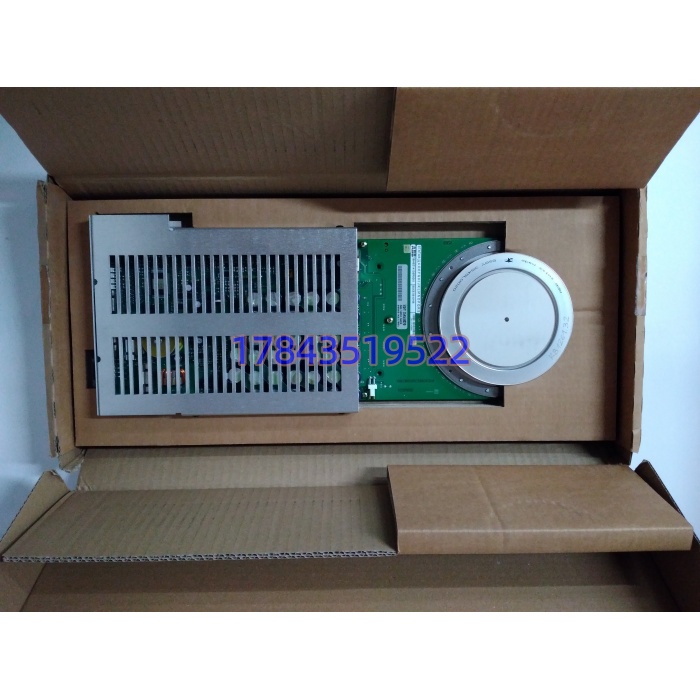

・成套型号：5SHY3545L0020（IGCT 管芯）、3BHE014105R0001（总成物料号）、5SXE08-0166（门极驱动板）
・品牌：ABB
・系列：ACS6000 大功率中压传动功率单元配套系列
规格参数
| 参数项目 | ABB 原厂 Datasheet 标定数值 |
|---|---|
| IGCT 功率芯片型号 | 5SHY3545L0020 |
| 成套总成订货号 | 3BHE014105R0001 |
| 门极驱动板标识 | 5SXE08-0166 |
| 器件阻断电压 | 3500V |
| 额定持续通流 | 3500A |
| 峰值浪涌耐受电流 | 55kA 短时冲击 |
| 故障硬件关断响应 | ≤1μs，独立硬件回路不依赖主控程序 |
| 驱动通讯隔离 | 双通道光纤全电气隔离，抗大功率电磁干扰 |
| 控制侧供电 | DC24V ±20%，整机功耗 14W |
| 标准运行温度 | -10℃ ~ +60℃（水冷散热） |
| 存储耐受区间 | -40℃ ~ +85℃ |
| 封装形式 | Press-Pack 压接平板封装，双面水冷散热 |
| 抗震标准 | IEC 60068-2-6，3g 持续振动耐受 |
| 适配整机 | ACS6000、PCS6000 3kV~6kV 中压大功率变频器 |
| 出厂固件版本 | 驱动板固化 V1.03 门极时序程序 |
| 生命周期状态 | 原厂永久停产，无全新量产排单渠道 |
| 合规认证 | CE、UL 电力变流设备安全认证 |
产品介绍
（随机切入策略 A：场景痛点切入）矿山主提升机、热轧主轧机配套 ACS6000 高压变频一旦这套 IGCT 成套单元击穿，整条重载产线直接锁机停产，单日产能损耗动辄百万，5SHY3545L0020 搭配 3BHE014105R0001 驱动板正是整套大功率传动的功率变换核心。依据 ABB 电力电子官方手册标定，压接式平板 IGCT 散热效率远高于传统模块，5SXE08-0166 驱动板搭载双通道光纤收发电路，变频器内部功率回路产生的强电磁辐射不会造成脉冲时序偏移，整机实测 MTBF 超 54000 小时。该成套组件多年前停止原厂生产，欧洲海外调货周期普遍 45 天以上。配套老旧 ACS6000 设备的厂区提前规划安全库存，既能规避器件击穿后漫长等货带来的巨额停产亏损，又能拉长整套进口高压变频改造周期，压低年度备件综合持有成本。
应用场景与库存策略
多数工厂备件规划只储备主控 CPU、冷却水泵，极易忽略 IGCT 成套功率单元。一旦 5SHY3545L0020 芯片或 5SXE08-0166 驱动板烧毁，整套变频功率桥臂彻底失效，停产等待备件产生的原料损耗、停机人工成本远高于备件采购成本，停产大功率半导体成套件全球流通存量逐年收紧。
- 露天矿大型球磨机 ACS6000 传动柜，24 小时持续重载冲击工况。划入 A 类一级关键备件，常备 1 套成套缓冲库存，重订货点设置为库存剩余 1 套。
- 钢铁热轧 / 冷轧主传动中压变频装置，高温、持续振动加速驱动板电容老化。采用供应商代管寄售库存，按需领用，减少自有资金长期占用。
- 火电引风机、一次风机 PCS6000 变频系统，全年不间断带负荷运行。年度大修窗口期批量锁存成套备件，规避市场存量耗尽大幅涨价。
- 煤化工循环水大功率高压变频机组，多台并联布局。厂区机组间共享备件池，最低保有 2 套应急 IGCT 成套单元。
真实案例西南某铅锌矿主提升机夜班报功率单元过流故障，停机拆解确认 5SHY3545L0020 芯片击穿，配套 5SXE08-0166 驱动板门极电路烧毁，厂区备品间无同款成套组件。对接 ABB 海外代理告知无全新原装现货，拆机全测成套件调货周期 43 天，提升机全线停运，三天矿石开采停滞直接亏损 138 万。后续设备库存组重新梳理 ABC 备件分级清单，将 3BHE014105R0001 成套件划为战略囤货件，一次性采购 2 套存放备件仓库，同步和现货供应商签订 24 小时应急调货协议。
