产品详情

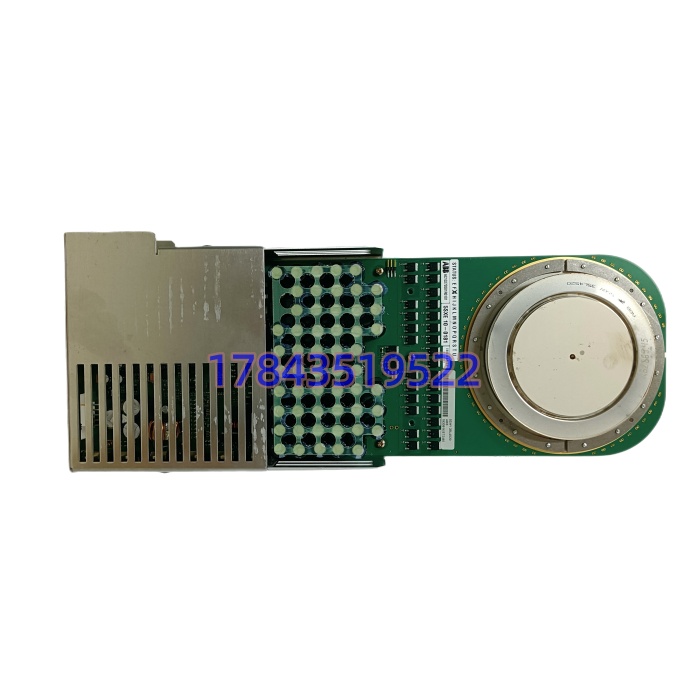

・型号：5SHY35L4520（芯片）、5SXE10‑0181（门极驱动板）、AC10272001R0101（完整总成订货号）・品牌：ABB・系列：IGCT 大功率半导体
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 器件类型 | 非对称集成门极换流晶闸管 IGCT，压接封装（Press‑pack） |
| 额定阻断电压 | 4500V |
| 配套关系 | 5SHY35L4520 芯片必须搭配 5SXE10‑0181 门极板；总成完整编号 AC10272001R0101，编号必须全部核对 |
| 安装要求 | 压接安装，需要规定压紧力，安装力矩 / 压力必须遵循原厂手册，压力不当直接损坏器件 |
| 冷却方式 | 风冷 / 水冷散热器适配 |
| 工作结温 | 最大 125℃，以原厂 datasheet 为准 |
| 状态指示 | 驱动板自带状态 LED，显示触发、故障状态 |
| 工作温度（柜体环境） | 0℃ ~ +60℃，功率柜腔体内部 |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5‑95% RH，无凝露 |
| 防护等级 | IP00，仅柜内腔体使用 |
| 产品状态 | 原厂停产，无全新原厂订单；市场流通为库存备件、拆机总成 |
| 配套约束 | 不能单独拿裸芯片上机；门极板与 IGCT 芯片版本必须匹配，不同版本不可混装；不能直接替代 5SHY5045L0020 等其他型号 IGCT |
| 典型开关频率 | 几百 Hz‑1kHz 级别，适用于大功率工业变流装置 |
产品介绍
5SHY35L4520 是 ABB 压接式非对称 IGCT，5SXE10‑0181 为配套门极驱动板，AC10272001R0101 代表整套总成部件号。整套器件用于大功率高压变频、轧机传动、风机水泵大功率变流柜，门极板接收主控触发信号，控制 IGCT 开通关断，实现整流与逆变。
坦白讲，很多采购只看 5SHY35L4520，忽略门极板与总成编号，版本错配后会出现触发异常、炸器件。压接器件对安装压力非常敏感，压力过小接触不良过热烧毁，压力过大压裂陶瓷封装。现场故障多为过流击穿、浪涌损坏门极回路；散热器不平、压力不对，新装备件也会直接损坏。备件渠道是库存总成、拆机备件，上机前建议做静态测试。
应用场景与行业案例
痛点切入：我在现场遇到过，功率单元报故障，更换裸 IGCT 芯片，沿用旧版本门极板，一启机直接炸功率器件。还有安装时未严格执行压接压力，新备件带载半小时过热保护停机。
典型场景
- 冶金轧机大功率传动柜：存量 ABB 高压变频单元，更换整套 IGCT 功率总成。
- 大型风机、水泵高压变频：电力电子功率回路维保。
- 矿山大功率驱动装置：老变流设备只更换功率总成，不做整机改造。
- 设备维修项目：功率单元其余硬件完好，IGCT / 门极驱动损坏维修。
真实案例某钢厂高压变频功率单元报过流故障，检修判断 IGCT 损坏。维修人员只采购 5SHY35L4520 裸芯片，直接沿用旧的 5SXE10‑0181 门极板，压接安装未核对压紧力，上电带载瞬间功率器件击穿。更换完整订货号 AC10272001R0101 的整套总成，打磨散热器接触面，按照手册设定压接压力，静态测试门极回路正常，空载多次试验后投入带载运行，装置故障消除。后续维修领用强制核对芯片号、门极板号、总成订货号三组编号，同时严格管控安装压力。
