ABB 5SHY3545L0009 | 4500V/3500A IGCT 功率器件 中压变频器备件

描述

关键技术规格汇总表

产品深度介绍

整套三件为 ABB ACS6000 中压变频器功率回路核心，区别于低压 IGBT，IGCT 兼具晶闸管耐高压、大电流与晶体管快速关断优势，无缓冲回路，系统体积更小、损耗更低。

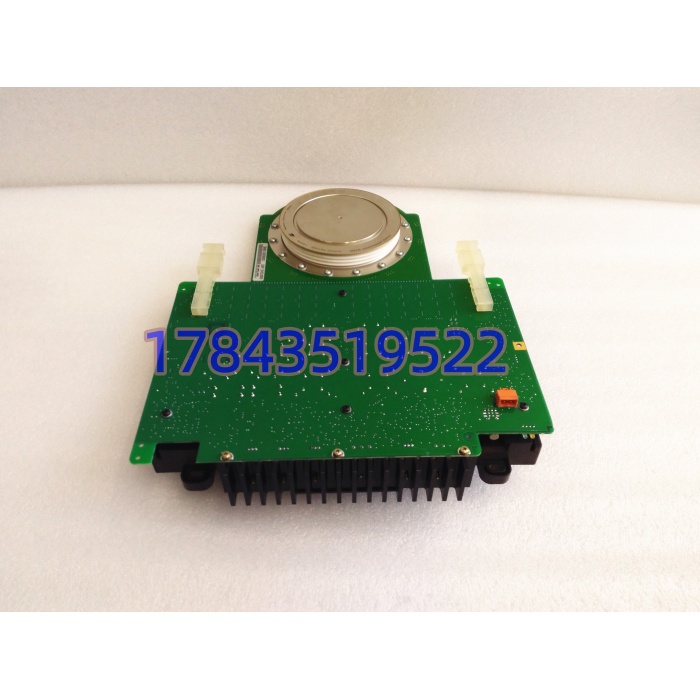

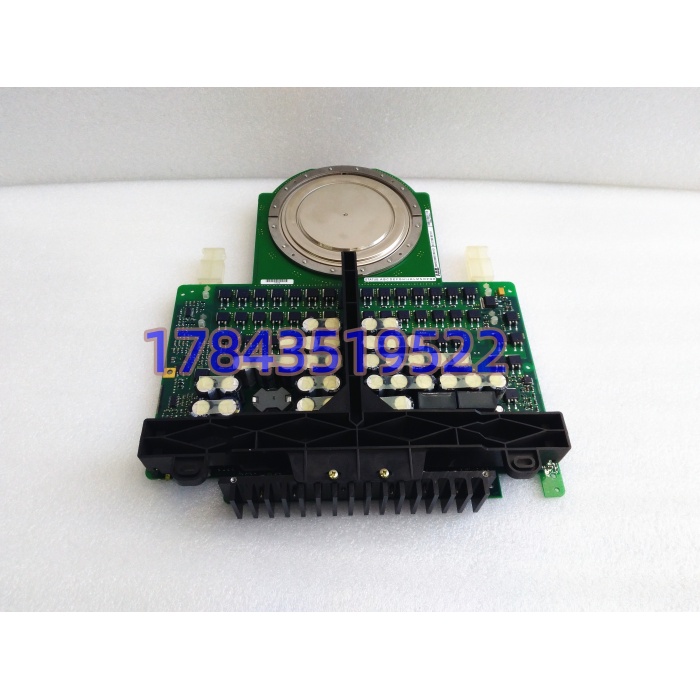

GVC750BE101 一体化总成把光纤驱动板、辅助电源、故障检测、温度采集全部集成，出厂预装 5SHY3545L0009 IGCT，现场可整单元插拔更换；内部 3BHB013085R0001 负责光纤信号转换，主控柜光纤脉冲经该板放大后驱动 IGCT 门极，同时采集芯片温度、短路故障回传上位控制器。

5SHY3545L0009 采用陶瓷压接封装，必须搭配水冷散热，适用于 6kV/10kV 大功率传动，单芯片可承载兆瓦级功率，广泛用于连续重载工况。整套单元自带多重硬件保护，芯片过流、过温、驱动断线均会快速封锁脉冲，避免功率器件炸机。

应用场景与现场案例

工程痛点

矿山、冶金 ACS6000 中压变频 IGCT 单元老化炸机，原厂整套订货周期超 3 个月；单独采购芯片与驱动板型号不匹配，上机直接损坏；现场无备用功率单元，产线停机单日损失数十万；普通低压功率器件无法耐受 4.5kV 高压，无法替代。

典型应用场景

1. 冶金轧钢 – 主轧机、卷取机 ACS6000 中压变频轧机冲击电流可达额定 4 倍，IGCT 快速关断抑制过电压，整套驱动单元稳定输出转矩，保障轧制尺寸精度。
2. 矿山开采 – 主井提升机、大型皮带机传动井下潮湿粉尘环境，压接 IGCT 抗振动，水冷散热适配长期满负荷连续运行。
3. 火电 / 煤化工 – 大功率引风机、循环水泵中压变频电网电压波动频繁，4500V 耐压 IGCT 抵御电网浪涌，降低非计划停机频次。
4. 电网电能治理 – STATCOM 静止无功补偿装置快速调节无功功率，稳定厂区电网电压，适配大容量功率变换需求。

现场真实案例

去年下半年，山西某铁矿主井提升机 ACS6000 一台 GVC750BE101 单元内部 IGCT 击穿，变频器报功率回路故障，提升机全线停运。咨询原厂反馈欧洲调货 90 天，井下矿石无法外运，单日损耗超 60 万。

客户采购成套现货总成（内置 5SHY3545L0009+3BHB013085R0001 驱动板），完成 24 小时高压满载老化、光纤通讯校验、过流保护测试后加急发出，4 天送达矿区。维修人员直接插拔替换整套功率单元，无需单独拆装芯片与驱动小板，2 小时恢复提升机运行。后期该矿常备 2 套完整 IGCT 总成作为应急备件。

技术避坑指南

1. 型号混用不兼容

问题：使用其他型号 IGCT 替换 5SHY3545L0009，门极参数不匹配，上电瞬间炸芯片。避坑：仅可原装同型号替换；成套采购 GVC750BE101 一体化总成，无需单独匹配芯片。实例：某钢厂维修更换不同批次 IGCT，门极驱动电流不匹配，开机直接击穿功率器件，维修成本超十万。

2. 光纤接头污染 / 弯折

问题：光纤端面粉尘、过度弯折，脉冲信号丢失，变频器随机报功率单元故障。避坑：插拔光纤前用无尘纸擦拭端面；光纤弯曲半径不小于 3cm，禁止硬折。

3. 水冷散热失效

问题：水冷管路堵塞、密封漏水，IGCT 结温超 125℃触发过热保护，长期高温直接损坏陶瓷封装。避坑：更换单元同步检查水路滤芯、密封垫片；开机前排气，确认无漏水再带载运行。

4. 3BHB013085R0001 驱动小板单独更换时序错误

问题：单独更换驱动小板未同步匹配光纤延迟参数，IGCT 开关时序偏移，产生巨大过电压击穿。避坑：单换驱动板后需重新校准光纤脉冲延迟；优先整套总成替换，无需现场校准。

5. 静电击穿光纤收发芯片

问题：干燥环境徒手触碰光纤接口与 PCB 电路板，静电损坏光耦回路，驱动无脉冲输出。避坑：全程佩戴防静电手环，工作台铺防静电垫；未上机前不拆除防静电密封袋。
