描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 功率模块型号 | 5SHX1960L0006（IGCT） |
| 驱动单元型号 | 3BHB016120R0002（GVC736 核心） |
| 接口板型号 | 3BHE019719R0101（GVC736BE101） |
| 整套型号 | GVC736BE101 |
| IGCT 额定电压 | 3300V |
| IGCT 额定电流 | 1600A（100°C） |
| 散热方式 | 水冷（需外部水冷系统） |
| 驱动供电 | 24VDC ±20% |
| 通讯接口 | 光纤（与主控）、IGCT 门极信号 |
| 开关频率 | ≤10kHz |
| 工作温度 | -20°C ~ +60°C |
| 保护功能 | 过流、过压、欠压、过热、门极故障 |
| 功率等级 | 1.5MW–5MW（适配 ACS6000） |
产品深度介绍

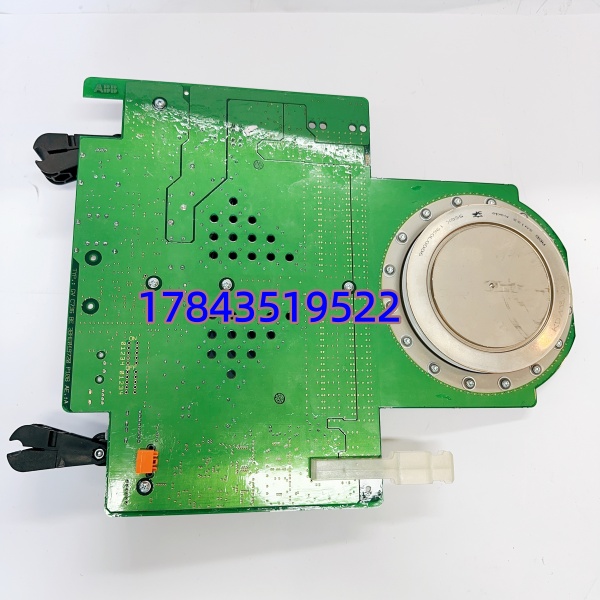

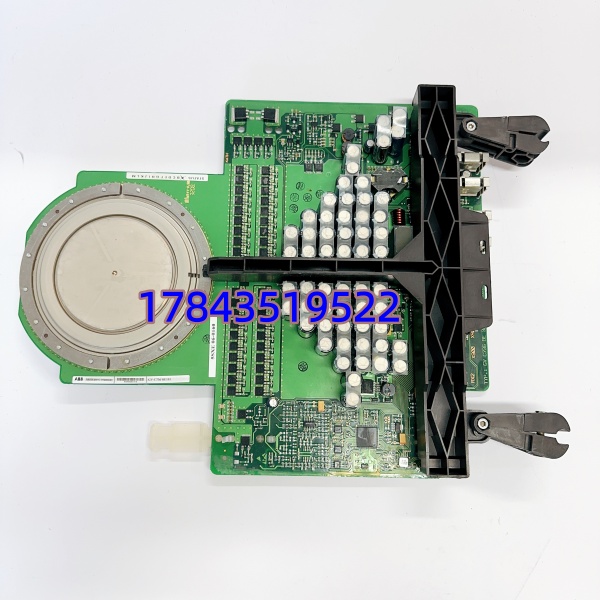

这组型号是 ABB ACS6000/ACS1000 系列高压变频器的核心功率单元组件，由 5SHX1960L0006（IGCT 功率模块）、3BHB016120R0002（门极驱动单元）、3BHE019719R0101（控制接口板）及 GVC736BE101（整套驱动组件）构成，专为 6kV/10kV 大功率电机驱动设计。
5SHX1960L0006 采用压接式 IGCT 技术，具备低电感、短路耐受能力强、低损耗等优势，负责高压电能转换；3BHB016120R0002 提供 IGCT 开通 / 关断脉冲与保护功能；3BHE019719R0101 实现光纤通讯、信号调理与故障诊断；GVC736BE101 为整套驱动组件型号，集成上述两板卡，形成完整控制链路。整套组件以高可靠性、高效能量转换、精准控制为核心，适配火电、石化、冶金等行业高压变频场景。
应用场景与行业案例
工程痛点描述
连续生产行业中，高压电机（6kV/10kV）变频驱动依赖稳定功率单元，一旦 IGCT 或驱动模块故障，会导致生产线非计划停机，每小时损失可达数十万。这类场景对功率单元的可靠性、散热效率、故障保护要求极高，且需快速替换备件减少停机时间。
典型应用场景
- 电力行业 – 火电 / 核电辅机驱动用于 6kV/10kV 引风机、送风机、给水泵高压变频节能。这类设备功率大、连续运行，对功率单元的稳定性与散热能力要求严苛。
- 石油化工 – 压缩机 / 泵类驱动适配离心压缩机、丙烯机、原料泵等大功率负载的高压驱动与调速。工艺不允许停机，需功率单元具备完善的故障保护与快速替换能力。
- 冶金行业 – 高炉 / 烧结风机高炉风机、烧结主抽风机等高压变频场景。环境高温、粉尘大，需模块具备宽温运行与抗干扰能力。
- 空分行业 – 空气压缩机大型空分装置的空气压缩机高压变频节能。设备 24 小时连续运行，要求功率单元低损耗、长寿命。
真实案例
某大型炼化厂紧急抢修去年 10 月，华东某炼化项目的 ACS6000 高压变频器中，一套 GVC736BE101 驱动组件突发故障，导致 10kV 原料泵停机，整条生产线面临停产。
值班工程师排查后确认是 3BHB016120R0002 驱动板损坏，原厂备件交期需 5 周，按每日损失 60 万计算，等待期间将损失 3000 万。
采购联系我们后，我们当日完成库存检测与功能测试，次日发货，48 小时内送达现场。工程师更换整套 GVC736BE101 组件后，系统一次性启动成功，生产线恢复运行。
事后该厂将此套组件列为关键备件，储备 2 套，避免再次因交期问题导致重大损失。
