ABB 5SHX08F4502 套装是电力电子领域的核心 IGCT 组件，包含功率模块、驱动板、脉冲放大模块及励磁单元，专为高压大功率场景设计。
这套组件融合 IGBT 与 GTO 优势，具备低损耗、高耐压、高速开关特性，适用于冶金、电力、石化的高压变频、电机驱动及励磁系统。模块化设计便于替换，可作为关键设备缓冲库存，规避停产风险。

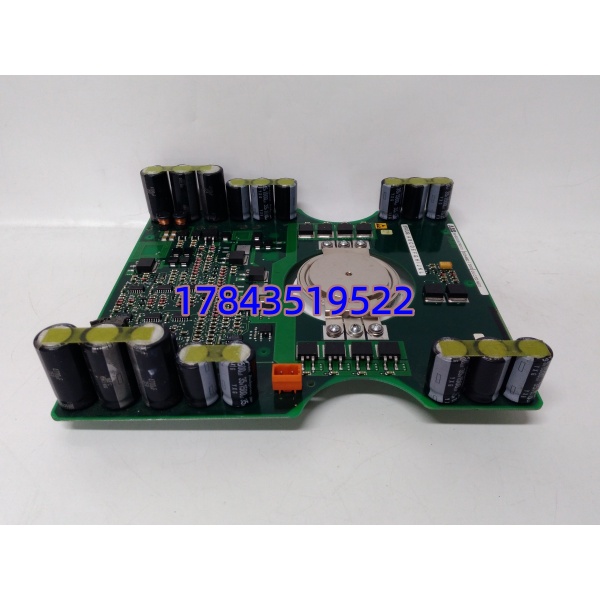

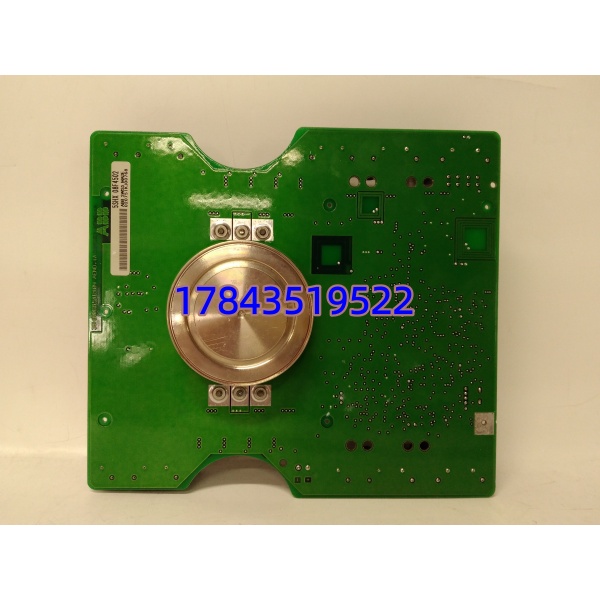

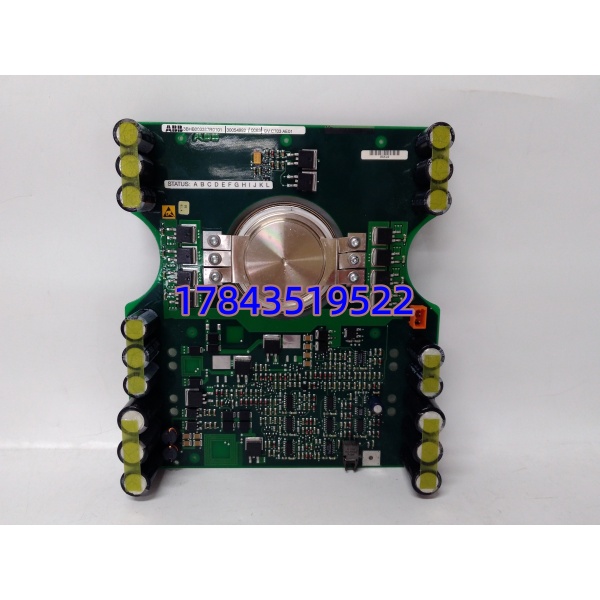

ABB 5SHX08F4502 3BHB003387R0101 5SXE05-0151 GVC703AE01
关键技术规格
| 参数项 | 5SHX08F4502 | 3BHB003387R0101 | 5SXE05-0151 | GVC703AE01 |
|---|---|---|---|---|
| 类型 | IGCT 功率模块 | 驱动控制板 | 门极脉冲放大器 | 励磁控制单元 |
| 额定电压 | 4500V | 24VDC | 24VDC | 适配高压系统 |
| 额定电流 | 800A | 15W 功耗 | 15A 峰值 | 控制励磁回路 |
| 开关频率 | 高速（≤500Hz） | — | ≤1μs 响应 | 适配工况 |
| 隔离方式 | 电气隔离 | 光电隔离 | 光纤输入 / 电气输出 | 绝缘强化 |
| 工作温度 | -20℃~+60℃ | 0℃~+60℃ | -20℃~+55℃ | -20℃~+60℃ |
| 适配场景 | 高压变频 / 传动 | 模块驱动 / 保护 | 晶闸管 / IGBT 触发 | 发电机励磁系统 |
安
ABB 5SHX08F4502 3BHB003387R0101 5SXE05-0151 GVC703AE01
装与接线指南
阶段一：准备工作（15 分钟）
⚠️ 安全第一：
- 停机并切断高压电源，挂警示牌
- 放电 5 分钟，确认无残余高压
- 佩戴高压绝缘手套 + 防静电手环
工具准备：
- 高压万用表、绝缘螺丝刀、防静电垫
- 相机（记录接线与拨码）
- 标签纸（标记高压回路）
备份工作：
- 导出系统参数，拍照记录旧组件接线与配置
阶段二：拆卸旧组件（20 分钟）
- 拆除防护盖板，标记高压线缆编号
- 依次断开功率模块、驱动板、放大器接线
- 松开固定螺丝，垂直拔出各模块（避免碰撞针脚）
- 清理背板连接器，检查针脚有无弯曲
⚠️ 注意：高压端子严禁徒手触碰，全程绝缘操作。
阶段三：安装新组件（25 分钟）
- 静电防护：从防静电袋取出模块，避免静电击穿
- 组件核对：确认 4 个型号与订单一致
- 配置复刻：对照旧件照片，设置驱动板拨码与地址
- 依次安装：GVC703AE01→3BHB003387R0101→5SXE05-0151→5SHX08F4502，对准插槽垂直按压到位
- 接线复原：按标签连接高压线缆与控制信号线，拧紧端子（扭矩 0.8N・m）
自检清单：
- 模块安装牢固，无倾斜
- 高压接线无松动、无裸露
- 光纤接头插紧，无弯折
- 拨码配置与原系统一致
阶段四：上电测试（30 分钟）
上电前检查：
- 用高压万用表测量绝缘电阻＞10MΩ
- 确认无短路、接线无误
上电步骤：
- 先给控制回路上电（24VDC），观察驱动板指示灯
- 指示灯正常后，缓慢接通高压电源
- 连接上位机，读取模块状态与固件版本
- 下载参数，空载运行 30 分钟，监测温度与振动
- 带载测试，验证变频 / 励磁功能正常
⚠️ 故障排查：
- 红灯闪烁：检查光纤连接或固件版本
- 过压报警：核查高压接线与绝缘
- 通讯失败：确认拨码地址与波特率
常见问题解答（FAQ）
Q1：这套组件能单独更换某一个模块吗？A：可以，但需严格匹配型号与固件版本。例如 5SXE05-0151 脉冲放大器必须与 5SHX08F4502 功率模块兼容，建议成套更换减少适配风险；紧急情况下可单换，但需重新调试参数。
Q2：是全新原装还是翻新件？质保多久？A：全新原装，瑞士原厂冗余库存，未拆封，可提供序列号溯源与原厂质检报告。质保 12 个月，覆盖非人为损坏的硬件故障；高压击穿、静电损伤、超压使用不在质保范围内。
Q3：不同批次的组件能直接替换吗？A：同型号不同批次硬件兼容，但固件版本可能差异。替换前需核对固件版本，必要时刷新至匹配版本；成套组件出厂已校准，直接安装即可，无需额外调试。
Q4：交期多久？能应急发货吗？A：现货当日发货，国内 2-4 天送达；紧急抢修可加急物流。该型号属高压大功率备件，原厂交期 8-12 周，建议预留安全库存，避免停产风险。
Q5：没有高压资质能自行安装吗？A：高压操作必须持证，建议由具备高压电工证的工程师安装；高压回路操作不当易引发触电或设备损坏。我们可提供远程技术指导，协助完成安装与调试。
