描述
产品深度介绍

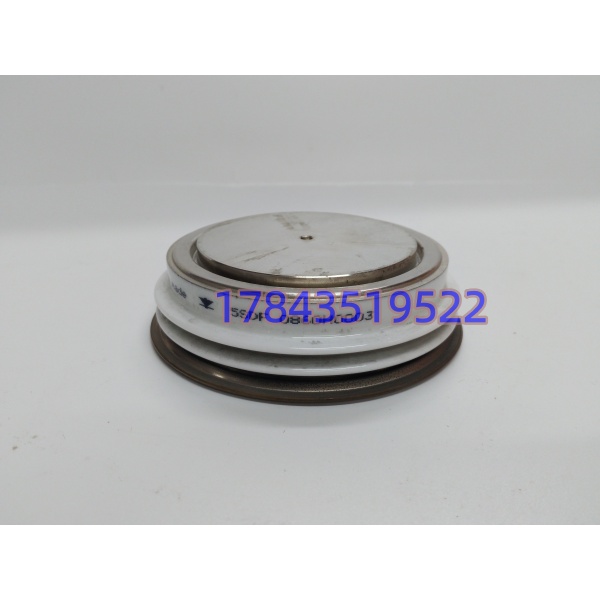

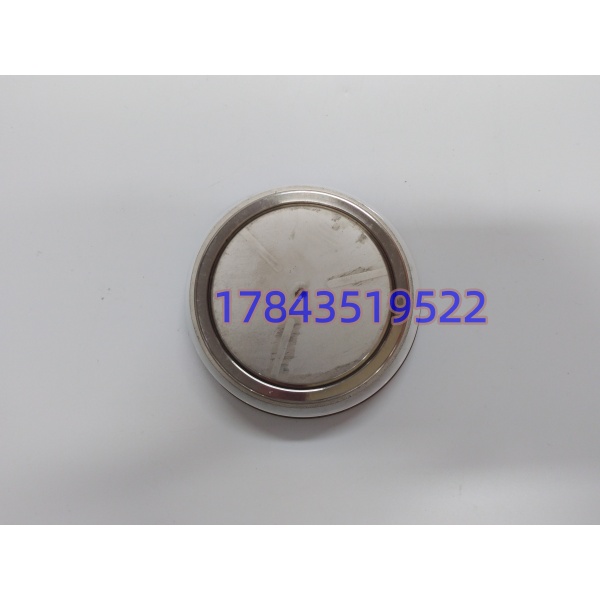

高压换流装置一旦功率晶闸管击穿，整套无功补偿系统、整流机组将被迫停运，5SDF0860H0003 就是大量电网及重工业大功率电力电子设备的核心功率器件。 器件采用 6 英寸晶圆全压接封装，内部无引线键合结构，抗热循环冲击能力优于模块封装器件，故障模式呈短路特性，多器件串联阀组运行时安全性更高。广泛用于 TCR 型 SVC 静止无功补偿、工业大功率整流电源、中压变频功率单元。 很多运维容易忽视：市面上外观近似的高压晶闸管电压、电流参数不互通，不能直接代换。现货备件直接决定电站检修窗口长短。
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | 5SDF0860H0003 |
| 器件类型 | 压接式高压晶闸管（SCR 可控硅） |
| 封装结构 | 全压接式（Fully Press-Pack） |
| 晶圆尺寸 | 6 英寸（150 mm） |
| 正向 / 反向重复峰值电压 VDRM / VRRM | 8600 V |
| 通态平均电流 IT (AV) | 600 A |
| 非重复浪涌电流 ITSM | ≥75 kA |
| 安装方式 | 双面水冷 / 风冷散热器夹持安装 |
| 工作结温 | -40 ℃ ~ +125 ℃ |
| 典型应用拓扑 | TCR 电抗器调节、大功率整流桥、串联换流阀 |
| 结构优势 | 短路失效模式，适合多器件串联阀组系统 |
应用场景与行业案例
老电力运维都清楚，高压晶闸管属于静置运行的易损耗功率器件，一旦单只损坏，整套阀臂退出运行。
- 电网变电站：TCR 型 SVC 静止无功补偿装置，电网电压动态调节。
- 冶金冶炼厂区：大功率电解整流电源、电弧炉供电整流系统。
- 大型矿山项目：中压变频传动功率整流单元、矿井提升机电源装置。
- 油气自备电站：大功率励磁整流、高压软启动功率回路。
- 轨道交通供电所：大功率直流牵引整流装置。
真实运维微案例 西北某变电站 SVC 装置阀组报不平衡故障，经红外测温与回路排查，确认单支 5SDF0860H0003 晶闸管性能衰减。按照电网运行规范，不允许 SVC 长期单臂带病运行。运维紧急调配现货器件，利用夜间负荷低谷停电窗口完成器件更换、压力校核、均压测试，4 小时内恢复整套无功补偿装置投运。备件延期到位会导致站内电压调节能力不足，面临电网调度考核。
采购与技术避坑指南
- 严禁仅凭外观互换高压晶闸管 同外形尺寸的压接晶闸管存在 5200V、6500V、8600V 多种电压等级，型号后缀代表参数差异。错用低压器件上机，通电瞬间直接击穿，甚至引发阀组短路事故。
- 压接安装力矩必须严格遵循原厂规范 安装夹持压力过小，接触热阻持续上升，器件过热加速老化；压力过大易造成陶瓷壳体开裂。更换备件前查阅原厂力矩手册。
- 水冷回路清洁同步检查 晶闸管过热失效，很多根源不是器件本身，而是散热器水路结垢堵塞。更换器件时同步清洗水冷通道。
- 串联阀组务必配套均压回路 新器件静态漏电流和旧器件存在差异，直接串联运行易出现电压分布不均，上机前建议配对筛选。
- 运输与拆装严防磕碰 陶瓷绝缘环脆性高，轻微撞击形成隐形裂纹，高压运行时逐步发展为击穿故障。全程轻拿轻放，禁止直接摔落堆叠。
