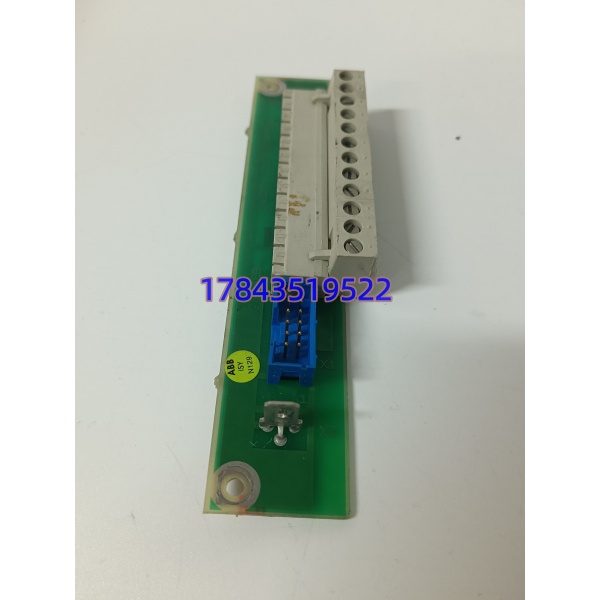

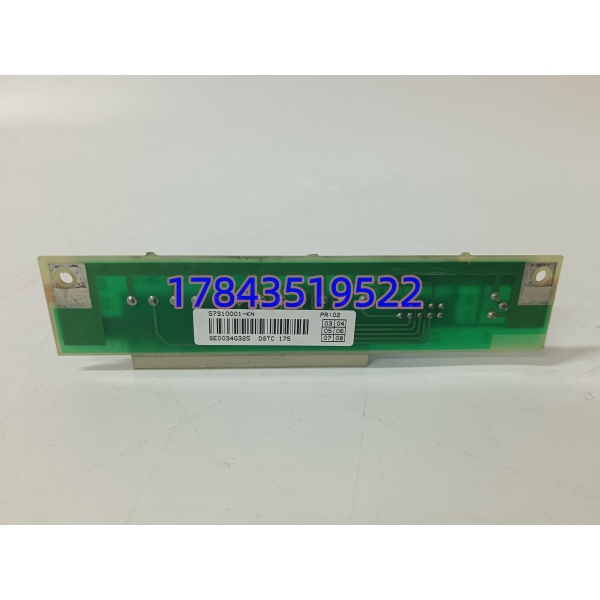

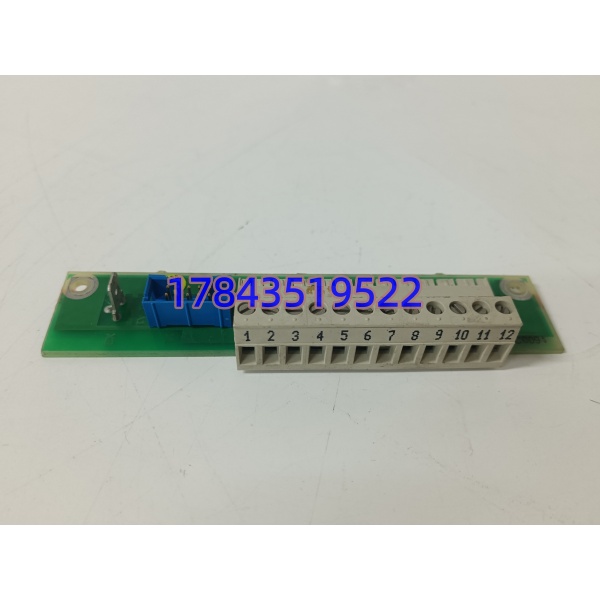

DSTC175 57310001-KN 是 ABB MasterPiece 系列配套专用 8 通道模拟量输入卡，作为流程工业老旧 DCS 系统的核心采集单元，可直接插入 MP200/MP300 标准机架，与 CPU、数字 IO 模块共用一套系统总线。模块负责现场压力、流量、液位、温度变送器输出的模拟信号采集，将现场模拟量转换为数字信号上传主控单元，完成 PID 调节、工艺报警、数据记录等功能。
模块自带单通道隔离电路，能弱化厂区变频器、大功率电机带来的电磁干扰，避免信号漂移、跳数问题。该型号原厂现已停产，市面流通货源稀少，多用于存量老旧自控系统的故障替换与备件储备。对比同系列通用 AI 卡，此款信号采样速率更高，更适配炼化、火电连续生产装置的高精度工艺监测需求。
应用场景与行业案例
现场工程痛点国内大量投产超十年的火电、化工装置仍在运行 ABB MP 系列 DCS，配套 DSTC175 模拟采集卡长期运行后易出现通道无读数、数值漂移、机架通讯报错。原厂该型号已停止生产，海外调货周期普遍 60 天以上；一旦模块失效，对应工段流量、压力监测全部失效，工艺只能人工就地读数，极易引发超温超压安全风险，连续生产线被迫降负荷运行。
典型应用场景
- 火力发电 – 锅炉汽水系统监测采集给水流量、汽包压力、炉膛负压变送器 4-20mA 信号，参与锅炉水位、压力闭环调节。
- 石油化工 – 精馏 / 加氢装置工艺监控反应釜液位、管线压力、介质温度信号集中采集，联锁高低限报警触发安全切断阀。
- 水泥建材 – 窑线配套自控系统窑温、风机风压、原料仓料位模拟信号采集，适配厂区粉尘、强电磁干扰工况。
- 污水处理厂 – 老旧 MP 系统改造进水流量、溶解氧、药剂浓度监测，替换老化失效旧采集模块。
- 冶金钢厂 – 加热炉辅控系统炉区温度、燃气压力信号采集，保障加热炉恒温燃烧控制稳定。
真实项目案例今年上半年，江苏某炼化厂加氢装置 MP300 系统两块 DSTC175 模块通道大面积漂移，中控流量数值持续跳变，操作员无法精准调控反应参数。联系 ABB 原厂反馈型号停产，补货周期超两个月。我方仓库备有全新原装 DSTC175 57310001-KN，出库前完成全套电气绝缘、8 通道全量程信号模拟、24 小时带载老化测试，附带纸质检测记录。货物隔日送达厂区，维护人员更换前完整拍摄旧模块拨码、端子接线，新模块复刻原有配置后上机，8 路模拟信号数值稳定无波动，工艺调节恢复全自动运行，装置不用长期人工现场值守，规避减产损失。
SOP 质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外箱序列号、出厂合格证，核验正规原厂货源，杜绝拆机翻新件
- 防伪识别：板卡本体激光序列号官网校验，无打磨、重喷、涂改痕迹
- 外观检查：PCB 板无黄变氧化、无维修补焊痕迹，背板金手指无磨损、壳体无磕碰腐蚀
- 附件核对：原厂说明书、防静电真空袋、出厂质检单配套齐全
2. 上机功能全流程测试测试平台使用整套 ABB MP300 标准机架，搭配 MasterPiece 专用组态软件
- 通电自检：上电读取面板状态指示灯，无 ERR 故障告警
- 背板总线通讯测试：与机架 CPU 完成握手，读取模块固件版本并存档
- 8 通道全量程模拟采集：分别输入 4mA、12mA、20mA 标准电流信号，校验采集精度
- 24 小时连续带载老化：全程记录模块温升、信号波动，排查间歇性漂移故障
- 资料留存：生成完整纸质测试报告，保存每通道采集曲线截图，可向客户提供现场测试视频
3. 电气参数专项检测
- 500V 摇表绝缘电阻测试，通道对地绝缘阻值＞10 MΩ
- 背板 24V 供电回路导通完整性检测
- 单通道 250V DC 耐压测试，验证隔离电路防护性能
4. 固件与组态备份
- 读取原厂固件版本并登记归档，提前匹配现场系统软件版本
- 拍照记录模块总线地址拨码、终端电阻跳线出厂位置
- 备份标准采集通道组态模板，现场替换可直接导入使用，缩短调试时间
5. 最终质检与封装
- 专职质检工程师复核全部检测数据，签字确认 QC 合格
- 双层防静电袋真空密封，外层气泡膜缓冲防护
- 加厚防潮纸箱封装，粘贴质检合格标签、检测日期、产品序列号
