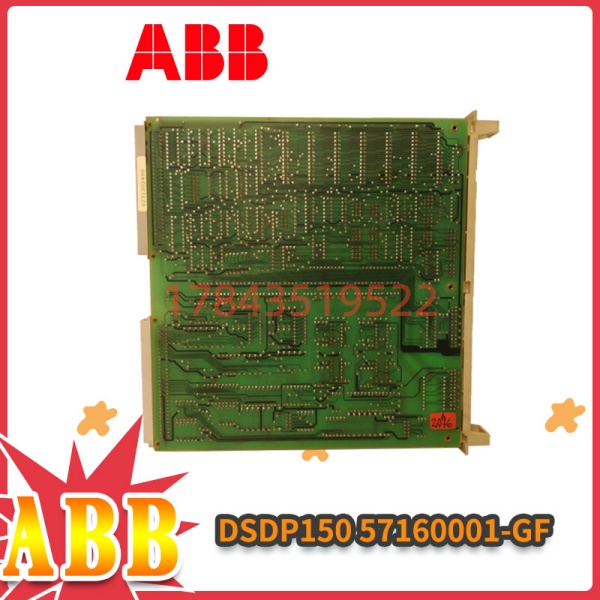

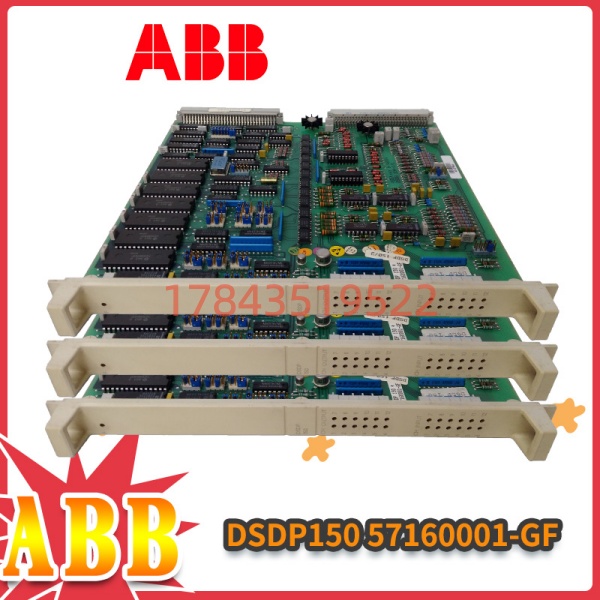

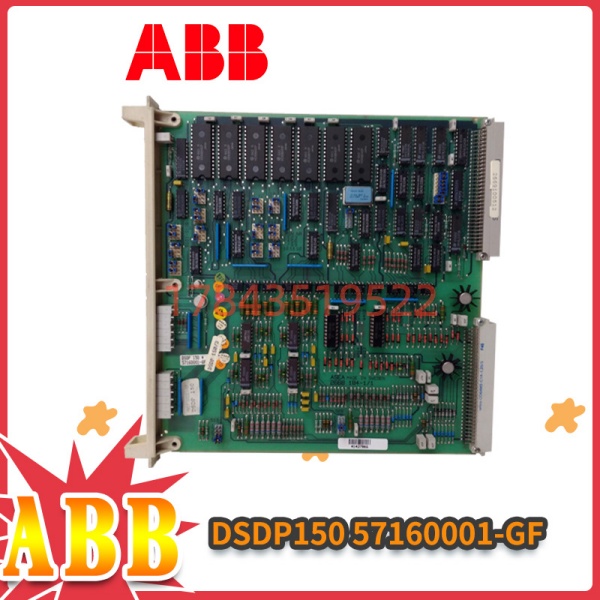

ABB 57160001-GF DSDP150 | 光纤链路模块

描述

关键技术规格

产品深度介绍

ABB DSDP150-57160001-GF 是一款用于 Profibus DP 网络的点对点光纤链路模块。它的作用很明确：将一侧的 Profibus DP 电信号（RS-485）转换为光信号，通过光纤传输，在另一侧再转换回电信号。这个看似简单的“电-光-电”转换，解决了工业现场长距离、高干扰环境下 Profibus 网络布线的核心痛点。

它的核心价值在于“隔离”和“延伸”。光纤本身不导电，完全隔离了地电位差和电磁干扰，特别适合在变频器室、高压开关柜附近，或跨越不同建筑物、存在雷击风险的区域使用。同时，它将 Profibus DP 的网络距离从铜缆的 1.2 公里（在较低波特率时）轻松扩展到 3 公里甚至更远，是扩大控制系统覆盖范围的利器。

应用场景与工程痛点

Profibus DP 网络，超过 500 米，工程师心里就开始打鼓。超过 1 公里，就得加中继器。要是中间还隔着强电柜、铁路，或者厂区到码头，铜缆基本没戏，信号衰减和干扰就能把网络搞垮。DSDP150 这种光纤模块，就是为这种“硬骨头”场景准备的。我处理过一个案例，生产线和原料罐区相距 2 公里，中间是厂内铁路。一开始图省钱用屏蔽双绞线，结果火车一过，DP 网络就丢站，数据像跳舞一样乱跳。后来在两端的控制柜里各加了一个 DSDP150，拉了一根光缆，从此天下太平。

典型应用场景：

1. 跨强电磁干扰区域布线

   电缆必须穿越变频器室、电弧炉、大功率整流柜旁边。这些地方的电磁场强度足以淹没 Profibus 的毫伏级信号。光纤是唯一的解决方案，DSDP150 是可靠的转换关口。

2. 远距离设备连接

   厂区范围大，中央控制室需要监控几公里外的水泵站、污水提升站、原料堆场。用一对 和一根光缆，成本远低于铺设高质量的屏蔽双绞线电缆沟，且后期维护量小，不受土壤腐蚀影响。

3. 隔离不同接地电位的网段

   当 Profibus 网络需要连接两个距离较远、各自独立接地的建筑时，两地间可能存在危险的电位差。直接用铜缆连接，轻则通讯不稳，重则烧毁接口芯片。光纤提供了完美的电气隔离。

4. 防雷击保护

   户外或建筑间的电缆是引雷的良导体。雷击感应电压可能沿着 Profibus 电缆窜入控制室，损坏昂贵的控制器和卡件。在进入建筑前，用 将电信号转为光信号，就构成了“隔离岛”，保护了室内设备。

5. 提升网络可靠性

   在关键的生产线上，即使距离不远，为了获得最高的抗干扰能力，也会主动采用光纤连接。比如造纸机的传动分部之间，用光纤可以彻底避免各个传动柜之间因谐波和地噪声引起的通讯故障。

技术避坑指南

光纤中继器用好了是“神器”，用错了就是“哑巴”。-GF 的原理不复杂，但细节决定成败。下面这些坑，踩中一个，就够你查半天的。

1. 不成对使用， 混用不同型号

• 坑在哪：只买了一个 -GF， 指望它直接连交换机或另一个品牌的光纤中继器。结果灯都不亮。因为光纤通讯必须成对使用， 且两端的光模块波长、光纤类型必须匹配。
• 怎么避：
  1. 必须成对采购， 成对使用。一个放在控制室端， 一个放在现场端。
  2. 确认两端的光纤接口类型一致（都是 ST 头）， 光纤类型一致（都是多模 62.5/125）。严禁将多模模块与单模光纤混用， 反之亦然， 否则光损极大， 无法通讯。
  3. ABB 的 DSDP 系列有纯电中继器， 有单电单光， 还有双光口的。采购时一定要看清后缀 GF（表示带光纤口）。

2. 终端电阻设置错误

• 坑在哪：Profibus DP 网络必须在总线两端接终端电阻。很多人以为用了光纤中继器， 电阻就不用管了。大错特错！。
• 怎么避：
  1. 一对 和中间的光纤， 看作一根虚拟的、无限长的 Profibus 电缆。
  2. 那么， 整个网络的总线两端是：控制室侧的 DP 主站（或上一个中继器）​ 和 现场侧的最后一个 DP 从站。
  3. 因此， ​ 终端电阻只应在整个物理电缆的最两端激活。
• 口诀：“光纤是桥， 电阻在岸”。桥（光纤）两头的设备（）， 自己不能当终点（电阻 OFF）。

3. 光纤连接头污染与弯曲

• 坑在哪：ST 头进了灰尘， 或者光纤弯折半径太小（小于 10 倍光纤直径）， 导致光衰剧增， 通讯时断时续。这是光纤应用中最常见的问题， 没有之一。
• 怎么避：
  1. 绝对禁止：裸手摸光纤端面， 让端面朝上放置， 不戴防尘帽。
  2. 必须做到：连接前， 用专用光纤清洁笔和清洁纸擦拭端面。连接后， 立即戴上防尘帽。
  3. 布线时， 预留足够的弯曲半径， 禁止打死弯。使用光纤配线架或绕线盘规范管理。

4. 电源与接地疏忽

• 坑在哪：为了省事， 从附近设备的 24V 电源上并一路电给 用。如果这个电源不干净， 或者与另一端的中继器共地， 就完全丧失了光纤隔离的意义， 干扰可能通过电源串进去。
• 怎么避：
  1. ， 至少是经过隔离变压器输出的电源。
  2. 确保模块的接地端子（如果有）可靠连接到本地机柜的接地排， 帮助泄放机柜内的干扰。

5. 波特率与距离的错觉

• 坑在哪：认为用了光纤， 就可以在 12Mbps 的速率下无限制传输。实际上， 本身的光电转换有延时， 光纤也有传输延时。虽然 3 公里对光来说很短， 但叠加后的总延时在 12Mbps 高速率下， 可能接近或超出 Profibus 协议允许的时序窗口， 导致通讯失败。
• 怎么避：
  1. 长距离（>2km）应用时， 适当降低波特率。比如， 使用 1.5Mbps 或 500Kbps 会更稳定可靠。
  2. 调试时， 如果高速率不通， 首先尝试降低波特率， 这是最有效的排查步骤之一。
