描述
关键技术规格
| 参数项 | 实测 / 原厂参数 |
|---|---|
| 核心处理器 | 32 位工业级实时 CPU，主频 133MHz |
| 板载内存 | 128 MB RAM，2 MB 板载 Flash，支持 CF 卡扩展存储 |
| 以太网接口 | 2 路独立 10/100 Base-T RJ45，支持双网冗余 |
| 串行接口 | 4 路软件切换 RS232/RS485，支持多终端并行接入 |
| 支持标准协议 | IEC 60870-5-101/104、Modbus、DNP3、IEC 60870-5-103 |
| 背板供电 | 机架背板 5 VDC 取电，整机功耗约 12 W |
| 工作温度 | -25 ℃ ~ +70 ℃（电力户外电控柜宽温规格） |
| 机械规格 | 3HE 欧规卡件，占用机架 2 个插槽，净重 0.29 kg |
| 防护等级 | IP20，仅限室内标准控制柜安装 |
| 诊断功能 | 多通道链路 LED 指示灯、整机温度监控、通信断线告警 |
| 安装方式 | RTU560 机架热插拔设计，无需整机断电更换 |

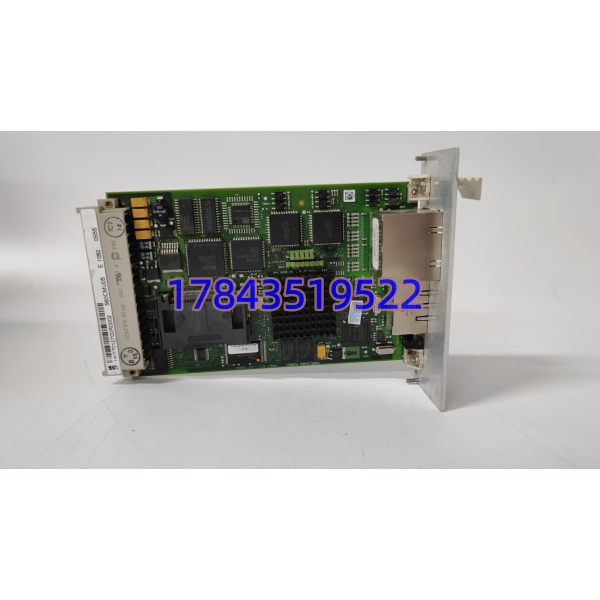

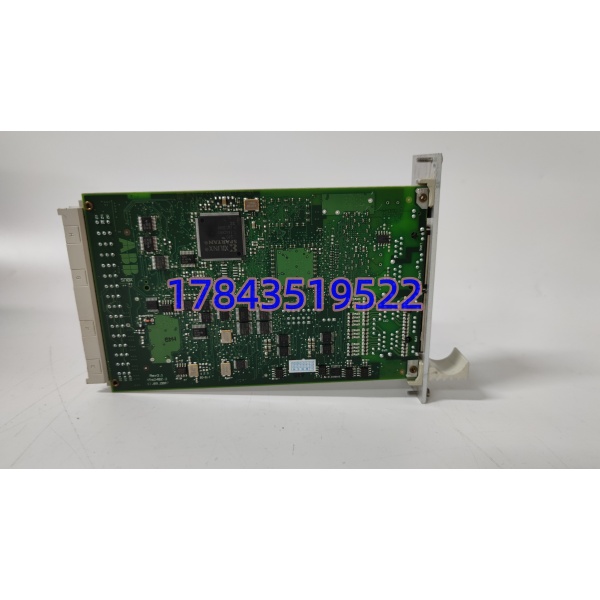

产品深度介绍
双以太网冗余、四路可组态串口、128MB 高速内存，三项硬件配置决定 560CMU05 是 ABB RTU560 系列变电站远动系统唯一标准主控通信单元。560CMU05 作为整套 RTU560 的运算与通信核心，承接柜内全部开关量、模拟量 I/O 采集数据，完成协议转换后上传至调度 SCADA 主站，同时下发后台遥控、遥调指令至现场一次设备。模块原生搭载多协议并行处理内核，实测同时跑 101 串口 + 104 以太网双链路时，遥信变位 SOE 时标分辨率稳定≤1ms，满足国网、南网变电站自动化验收标准。对比早期老旧 RTU 主控板，这款 CMU 支持 CF 卡本地缓存，外网中断时可缓存 72 小时变位记录，通讯恢复后批量补传，不会丢失电网故障关键时序数据。自带硬件双网口冗余架构，单网链路断线时无间断切换，切换延时＜50ms，规避单网线故障导致全站远动失联风险。⚠️ 适用边界提醒：模块仅适配 RTU560 专属机架，不能混用 ACS560 变频器扩展插槽；协议授权 CF 卡需单独采购，裸板不自带完整调度协议授权。
电力现场高频问答
- 560CMU05 双网口怎么设置冗余切换？答：板卡侧跳线 X1 可恢复以太网默认 IP，组态软件内开启双链路冗余模式，主链路断线自动切备用网口，无需额外硬件。
- 替换旧 CMU 板，原有站内遥信遥测组态会丢失吗？答：工程存储在 CF 存储卡，更换板卡后直接插拔原 CF 卡，重新上电即可加载完整组态，不用重新下装程序。
- 模块长期 70℃高温运行会不会缩短寿命？答：原厂宽温设计短期满载无故障，但长期高于 65℃会加速存储芯片老化，建议控制柜加装温控风扇。
- 四路串口能不能同时接保护装置与电度表？答：可以，每一路串口独立隔离，软件分别切换 RS485/RS232 模式，互不干扰通讯。
配套出厂质检管控流程
- 入库验收：核对原厂序列号、机身镭射防伪码，检查金手指无氧化磨损，配套出厂合格证、英文手册、防尘堵头齐全。
- 真机机架测试：使用完整 测试机架，挂载模拟 I/O 模块、调度仿真主站，同时跑 101 串口 + 104 以太网双协议通讯测试。
- 电气绝缘检测：Fluke 115C 万用表测背板供电压降，500V 摇表完成串口、网口对外壳绝缘测试，绝缘阻值＞10 MΩ。
- 26 小时连续老化：满载模拟全站 500 点遥信变位，每 4 小时记录板卡表面温度，校验 SOE 时标精度、链路断线自动切换功能。
- 出库防护：工业防静电真空袋密封，多层防震气泡膜包裹，加厚瓦楞纸箱封装，贴专属 QC 防撕合格标签，随货附带完整纸质测试记录单。
现场更换操作避坑指南
- 固件版本冲突：旧机架 RTU 底层固件低于 V3.6 时，新 560CMU05 部分冗余、SOE 高精度功能锁死，上机前统一升级机架底层固件，供应商可代刷适配版本。
- CF 协议授权卡遗漏：裸板不含调度协议授权，更换备件务必同步转移原设备 CF 存储卡，否则无法和调度主站建立通讯。
- 静电击穿风险：电力控制室冬季干燥，插拔模块必须佩戴接地防静电手环，人体静电极易击穿网口、串口隔离芯片。
- 背板功耗核算：单块 560CMU05 功耗 12 W，同一机架叠加多块 I/O 板卡，机架电源预留余量不低于 20%，避免直流电压跌落导致通讯中断。
- 串口接地规范：RS485 串口屏蔽层仅控制柜单端接地，两端接地会产生环流干扰，造成遥信频繁误变位。
