描述
产品深度介绍

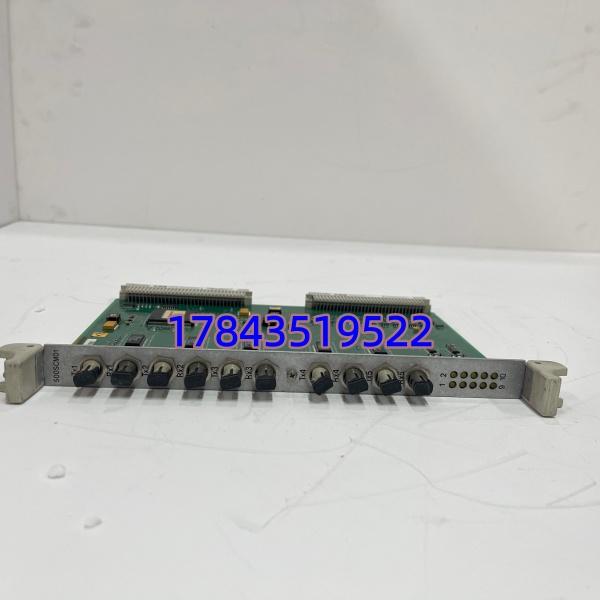

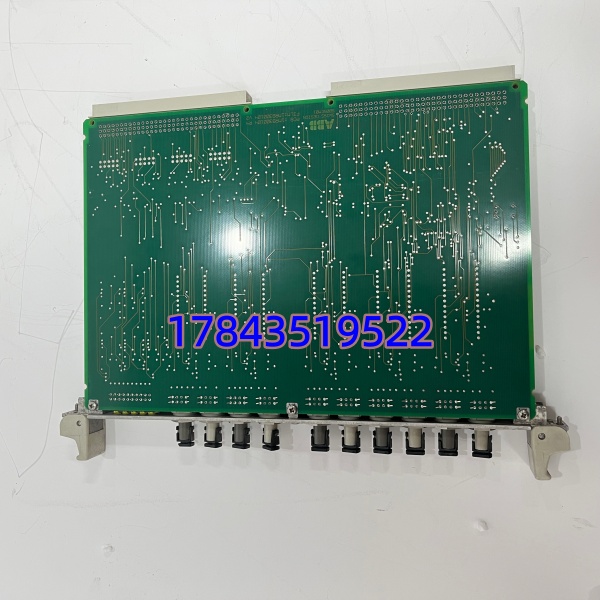

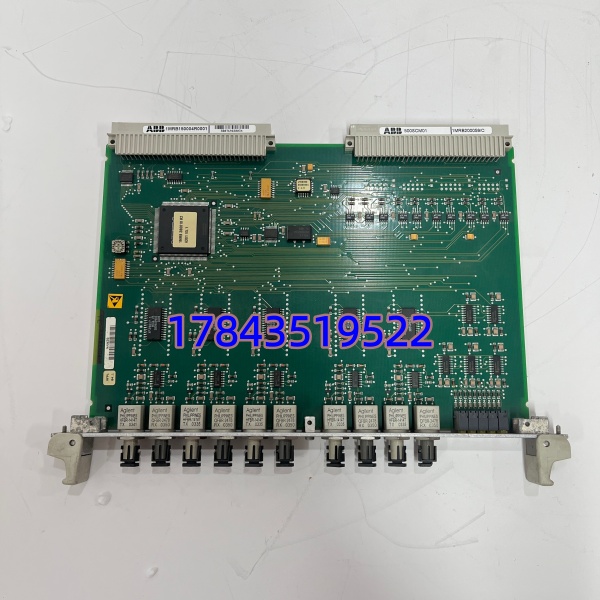

ABB 500SCM01 是 REB500 系统的核心站控与通信协调模块，负责整个站级数据总线的调度与管理，连接各子机架、保护装置与上层监控网络。模块具备确定性实时通信能力，保障跳闸信号、控制命令优先传输，避免数据抖动与丢包。支持 IEC 61850、LonWorks、IEC 60870-5-103 等电力标准协议，配备光纤接口实现电气隔离，抗干扰能力强。广泛应用于水电 / 火电厂、变电站等关键电力设施，是 REB500 系统安全稳定运行的核心部件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 500SCM01 |
| 物料编号 | 1MRB15004R0001；版本号：1MRB200059C |
| 功能定位 | REB500 系统站控与通信协调（SCM） |
| 处理器 | 32 位实时处理核心，微秒级任务调度 |
| 通信协议 | IEC 61850、LonWorks、IEC 60870-5-103 |
| 通信接口 | 光纤接口（多模），电气隔离≥2500V AC |
| 数据精度 | 事件时间戳精度≤1ms |
| 供电 | 24V DC ±10%，冗余输入，功耗≤15W |
| 工作温度 | -20°C ~ +55°C，适配电力严苛环境 |
| 防护等级 | IP20，符合 IEC 60255-5 绝缘标准 |
| 尺寸 / 重量 | 标准 REB500 机架卡件，约 0.4kg |
| 适配系统 | ABB REB500 继电保护与站控系统 |
技术避坑指南
1. 光纤收发端口接反
- 风险：通信链路中断，系统无法数据交互
- 避坑：光纤端口标注 “TX/RX”，必须交叉连接（TX→RX）；现场曾有案例接反导致全站通信瘫痪，排查耗时 1 小时。
2. 站地址冲突
- 风险：多模块组网时地址重复，数据混乱、丢包
- 避坑：更换前查询系统内所有 SCM 模块地址，为新模块分配唯一地址；REB500 系统地址范围 1-255，避免与保护装置地址重叠。
3. 固件版本不兼容
- 风险：新模块固件过新 / 旧，与系统或保护模块通讯异常
- 避坑：采购时确认固件版本匹配 系统版本；曾有案例固件不兼容导致 IEC61850 协议无法建立，需降级固件解决。
4. 静电防护不到位
- 风险：静电击穿光纤通信芯片，模块无信号
- 避坑：全程佩戴防静电手环，模块取出后放置防静电袋；电力机房干燥，人体静电易损坏精密芯片。
常见问题解答（FAQ）
Q1：500SCM01 支持热插拔吗？
A：不支持热插拔。作为 系统核心站控模块，带电插拔会导致背板电压波动，烧毁模块或造成全站通信中断，更换必须断电操作。
Q2：500SCM01 和 其他模块能互换吗？
A：不能直接互换。500SCM01 是专用站控通信模块，与保护模块（如 500CBM01）功能、固件逻辑不同，需单独配置参数并确认系统兼容。
Q3：质保期多久？非人为损坏如何处理？
A：提供12 个月质保（自发货日起），质保覆盖硬件故障（非人为、过压、短路）。售后流程：联系客服（附故障照片 / 视频）→ 远程诊断 → 确认故障后 1 年内免费维修或更换，往返运费我方承担。
Q4：如何区分全新原装与翻新件？
A：全新原装 500SCM01 可提供：原厂序列号可查、未拆封防静电袋、出厂合格证、板卡无划痕 / 维修痕迹；翻新件多无完整包装，板卡有打磨痕迹、序列号模糊或无法查询。
Q5：500SCM01 的光纤接口支持多模 / 单模？
A：默认支持多模光纤（50/125μm），传输距离≤2km；如需单模接口，需定制版本，传输距离可达 10km，适配长距离变电站通信场景。
