描述
产品深度介绍

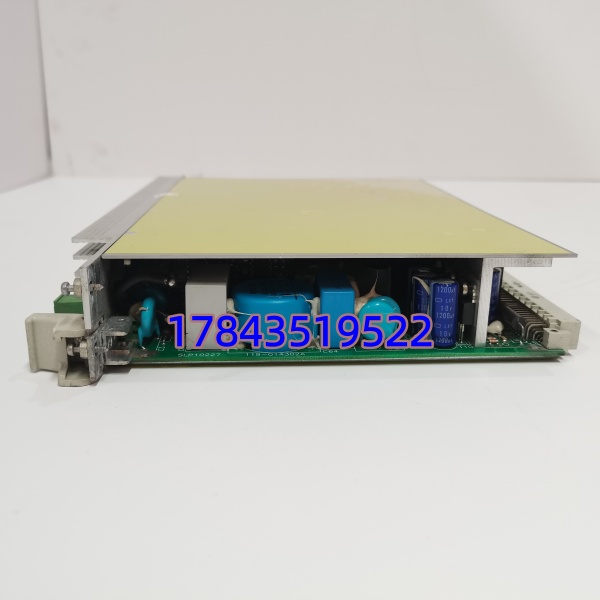

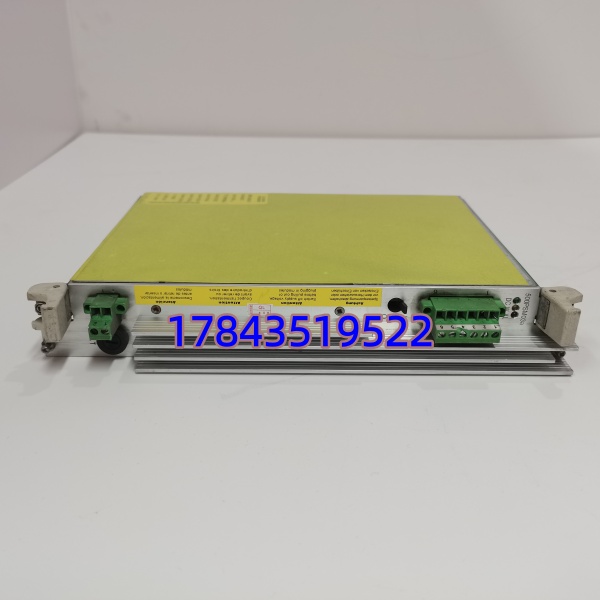

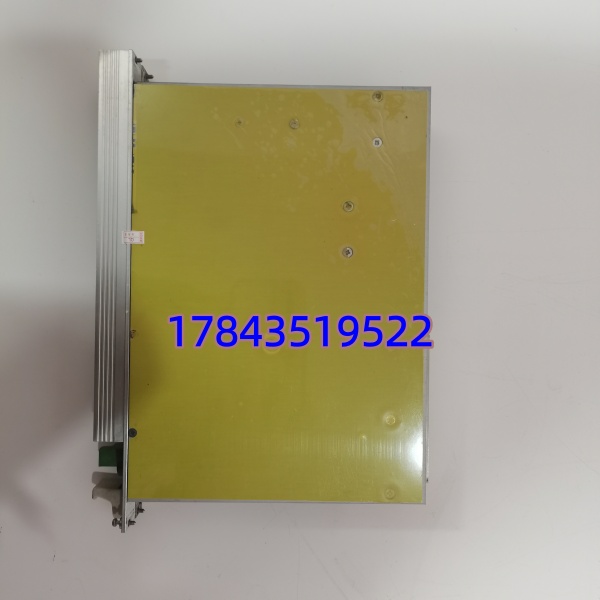

ABB 500PSM03a（1MRB150038R1）是 ABB 500 系列控制系统的专用高性能电源模块，专为 AC500 PLC 及配套 I/O 模块设计，提供稳定、洁净的 24V 直流电源。采用高效开关电源架构，支持超宽交流输入（88–264V AC），可适应全球工业电网波动；内置过压、欠压、过载、短路保护，配合有源浪涌抑制，显著降低负载故障风险。
模块具备 – 25°C 至 + 70°C 宽温工作能力，PCB 带三防涂层，适应恶劣工况；100W 功率、最高 92% 转换效率，发热低、能耗省；标准 DIN 导轨安装，适配控制柜紧凑布局，广泛用于电力、冶金、化工、汽车制造等自动化现场。
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | 500PSM03a（1MRB150038R1） |
| 输入电压 | AC 88–264V，50/60Hz；兼容 DC 120–370V |
| 输出电压 | 24V DC（可调 ±10%） |
| 输出电流 | 4.2A（连续），6A（峰值 3 秒） |
| 输出功率 | 100W |
| 转换效率 | 最高 92%（满载） |
| 保护特性 | 过压 / 欠压 / 过载 / 短路 / 浪涌抑制 |
| 工作温度 | -25°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 绝缘 / 隔离 | 输入 – 输出强化隔离，EMC 合规 |
| 防护等级 | IP20 |
| 尺寸（宽 × 高 × 深） | 约 100×100×40 mm |
| 重量 | 约 0.53 kg |
技术避坑指南
- 负载超容导致保护停机
- 问题：总电流超过 4.2A，模块频繁打嗝保护
- 避坑：计算总负载并留 20% 余量；大功率 I/O 单独供电
- 案例：某项目带 5 块 AI+6 块 DO，总电流 5A，频繁断电；增配第二路 24V 电源后稳定
- 输入电压与接线错误
- 问题：接入 380V 两相或零线缺失，模块烧毁
- 避坑：上电前用万用表测 L-N 为 220V±20%；必须接 PE 地
- 警示：曾有现场误接 380V，瞬间烧毁模块，损失近万元
- 散热不良引发过热保护
- 问题：模块紧贴侧板或堆叠安装，温度超 70°C 停机
- 避坑：四周留≥20mm 间隙；上下无遮挡；高温柜加散热风扇
- 经验：夏季环境温度高时，柜内温度控制在 55°C 以内更稳妥
- 共地不当导致干扰漂移
- 问题：PLC 模拟量波动、通讯时断时续
- 避坑：电源 0V 与系统地单点连接；传感器屏蔽层单端接地
- 案例：某生产线模拟量跳变，整改接地后波动控制在 ±0.1%
- 冗余配置与环流风险
- 问题：两台电源并联未均流，一台过载烧毁
- 避坑：并联需用冗余专用型号或加均流模块；禁止直接并联
- 提醒：本型号非冗余专用，并联需谨慎设计
