ABB 500PSM02 1MRB150015R1 | AC500 系列 PLC 电源模块

描述

关键技术规格

• 输入电压：85–264VAC（47–63Hz）/ 100–300VDC，双路输入兼容
• 输出：24VDC±1%，最大 5A，额定 120W，纹波 < 150mVp-p
• 效率：>85%（典型负载）
• 保护：过压、过流、短路、过温，故障自恢复
• 隔离：输入 – 输出 3kVAC，输入 – 输入 2kVAC
• 工作温度：-20°C ~ +70°C，宽温适应恶劣工况
• 散热：无风扇自然对流，低噪音、免维护
• 安装：AC500 机架槽位安装，支持热插拔与冗余并联
• 质保：12 个月

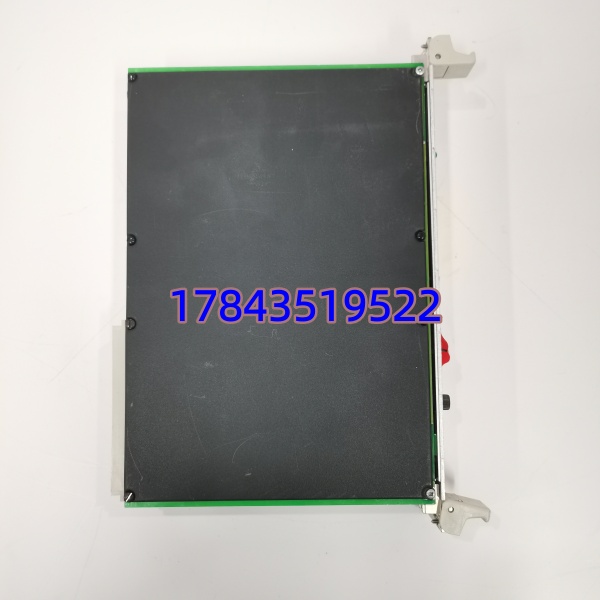

ABB 500PSM02 1MRB150015R1 AD-272.100.20-01 AZ-C

产品深度介绍

ABB 500PSM02（1MRB150015R1）是 AC500 系列 PLC 的专用工业电源模块，负责将宽范围交流或直流输入转换为稳定洁净的 24VDC，为 CPU、I/O 模块及现场传感器供电。双路输入设计适配全球电网，无风扇结构降低故障点，冗余并联功能保障连续生产不中断。

模块采用数字化控制与工业级元器件，抗干扰强、宽温稳定，适配电力、化工、冶金、水处理等高干扰场景；支持热插拔，更换无需停机，减少维护时间。

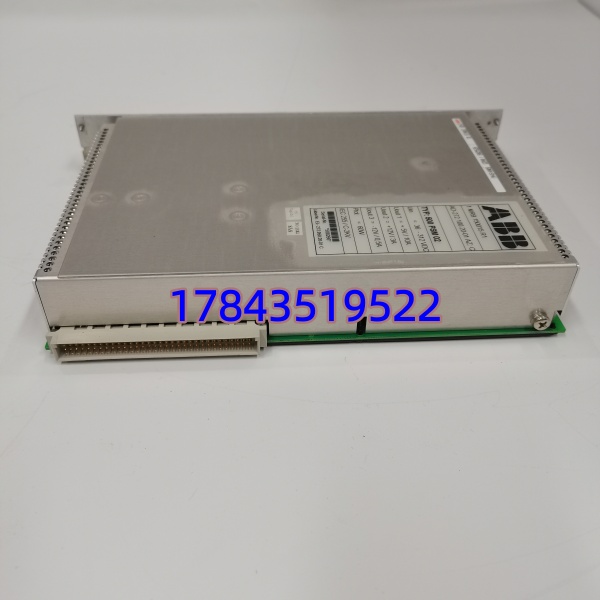

ABB 500PSM02 1MRB150015R1 AD-272.100.20-01 AZ-C

应用场景与行业案例

工业控制系统中，电源不稳定是 PLC 死机、I/O 误动作的首要原因，尤其连续生产行业，电源故障可致全线停机，每小时损失数万。500PSM02 的宽压适配、冗余能力、完善保护能有效规避此类风险。

典型应用场景

1. 电力行业：电厂辅机控制、变电站监控系统，保障 PLC 与继电稳定运行
2. 石油化工：防爆区 DCS/PLC 供电，适应电压波动与强电磁干扰
3. 冶金行业：轧机、加热炉控制系统，高温粉尘环境长期稳定供电
4. 水处理：污水厂 SCADA 系统、水泵 / 阀门控制，24 小时连续运行
5. 智能制造：生产线 PLC、机器人控制，冗余供电避免意外停机

真实案例某大型化工企业 AC500 系统原配电源老化，电压波动时频繁跳闸，每月非计划停机 2–3 次，损失超 50 万。

更换为 ABB 500PSM02（1MRB150015R1）并配置冗余并联后，输入波动 ±20% 仍稳定输出 24VDC，无故障运行超 12 个月，彻底解决电源隐患，后续全厂统一标配该模块。

核心卖点与差异化

• 双输入兼容：85–264VAC/100–300VDC，适配全球电网，无需额外变压器
• 冗余高可靠：支持并联冗余，单模块故障不影响系统，MTBF>50,000 小时
• 无风扇免维护：自然对流散热，无转动部件，粉尘环境寿命更长
• 宽温强适应：-20°C~+70°C，高温 / 低温机柜无需额外温控
• 热插拔易维护：机架式安装，带电更换，减少停机时间
• 原装适配：ABB 原厂，完美匹配 AC500 机架与背板

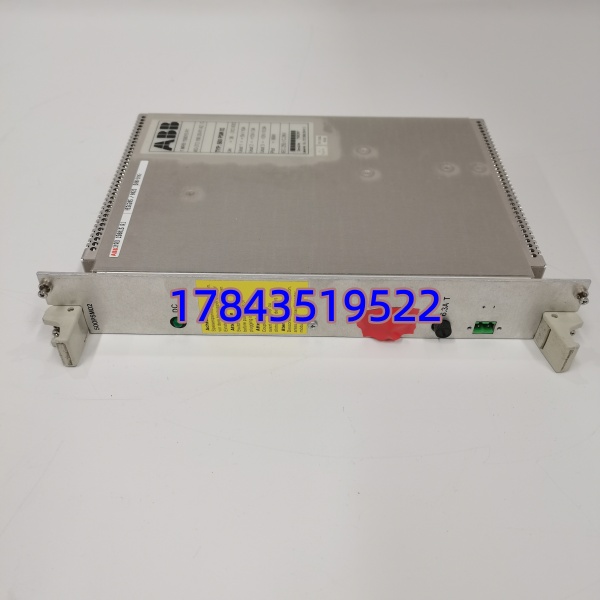

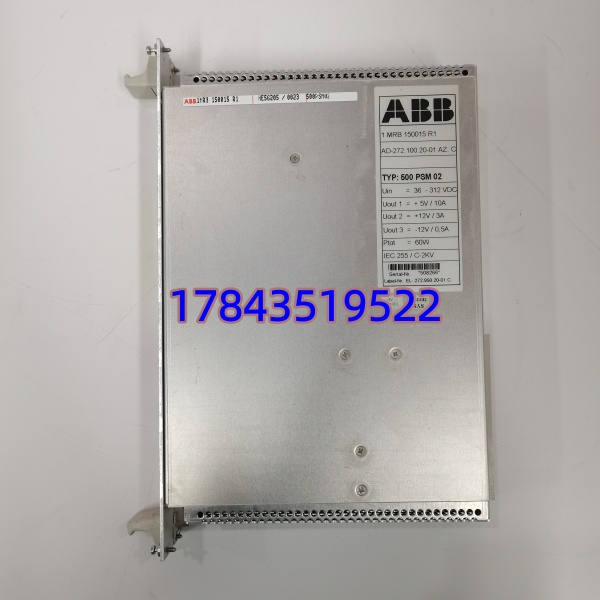

ABB 500PSM02 1MRB150015R1 AD-272.100.20-01 AZ-C

SOP 质量透明化检测流程

1. 入库验收：核对序列号、原厂单据；查防伪、外观无腐蚀 / 划痕 / 焊痕；配齐合格证与防静电包装。
2. 上机功能测试：接入 AC500 机架；通电自检、输入宽压测试（85–264VAC）、输出负载测试（0–5A）；连续 24 小时老化，记录温升与纹波。
3. 电气参数测试：绝缘电阻 > 10MΩ（500V 摇表）；输入 – 输出耐压 3kVAC/1 分钟；短路 / 过载 / 过温保护功能正常。
4. 配置验证：确认硬件版本（AD-272.100.20-01）与标识（AZ-C）；备份默认参数，拍照记录 DIP 开关。
5. 终检打包：质检签字、贴 QC 标签；防静电袋密封 + 气泡膜 + 硬纸箱；可提供测试视频 / 照片核对。

技术避坑指南

1. 负载匹配不足：总负载电流控制在 4A 以内（留 20% 余量），避免长期满载过热；冗余并联时负载均分。
2. 输入接线错误：区分 AC/DC 输入端子，AC 接 L/N，DC 接正 / 负；严禁混接导致模块烧毁。
3. 散热空间不足：上下留≥20mm 间距，机柜温度 > 45°C 时加强通风；无风扇依赖对流，堵塞散热孔易过热保护。
4. 冗余配置不当：并联冗余需同型号同版本，均开启冗余模式；否则可能出现环流、输出不稳。
5. 静电防护不到位：干燥季节操作必须戴防静电手环、在防静电垫上作业，避免静电击穿内部电路。
