ABB 500AIM02 1MRB150022 R0002 | P13 系统模拟输入模块

描述

关键技术规格

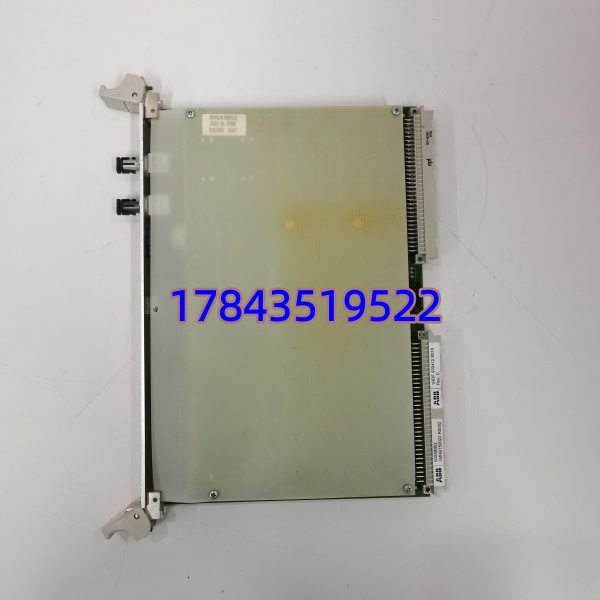

ABB 500AIM02 1MRB150022 R0002 1HDF 930412 X010

产品深度介绍

ABB 500AIM02（1MRB150022 R0002 / 1HDF 930412 X010）是P13 中央控制平台的核心模拟输入卡件，用于发电、大型过程控制等高可靠场景。模块接收现场 4-20mA/0-10V 传感器信号，经滤波、隔离、高精度 ADC 转换后，上传至 P13 控制器进行运算与联锁。

每通道独立电气隔离，有效抑制 EMI 干扰、避免接地回路问题；支持断线检测（<3.6mA 判定断线），便于提前维护。工业级宽温设计，可长期稳定运行于高温、多尘、强电磁干扰环境，是 DCS/PLC 与现场仪表之间的关键信号接口。

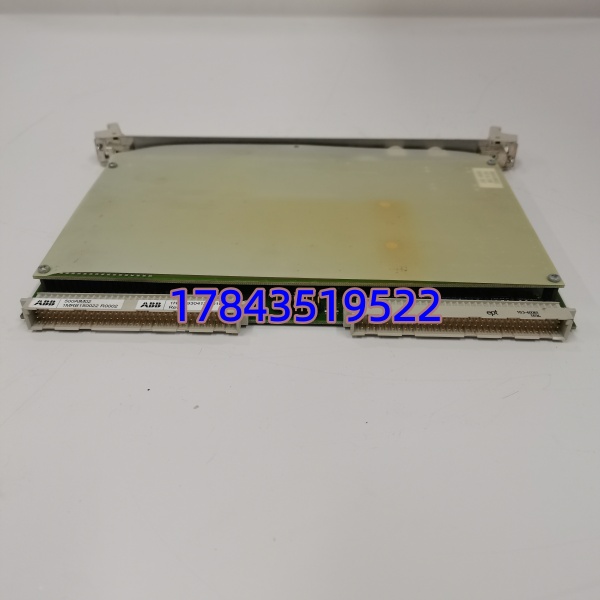

ABB 500AIM02 1MRB150022 R0002 1HDF 930412 X010

应用场景与行业案例

工程痛点

大型电站、化工装置的模拟信号不准、漂移、断线难以及时发现，易导致控制失准、联锁误动作，甚至非计划停机。P13 系统老旧 AI 模块老化后，采集误差增大、通道失效风险上升。

典型应用场景

1. 电力 / 火电 —P13 DCS 系统采集锅炉温度、压力、流量、液位信号，参与燃烧控制与安全联锁，保障机组稳定运行。
2. 石油化工 — 大型装置控制用于精馏塔、反应器、加热炉等关键参数监测，4-20mA 信号精准采集，支撑先进过程控制。
3. 油气 / 炼化 —SIS 安全仪表系统接收压力、温度、液位开关模拟信号，实现紧急联锁停机，保障装置安全。
4. 冶金 — 高炉 / 加热炉自动化高温、强干扰环境下采集温度与流量信号，确保冶炼过程稳定、能耗最优。

真实案例

某 300MW 电厂 P13 系统原有 AI 模块老化，温度信号漂移达 ±2℃，锅炉燃烧效率下降，多次触发 “温度高” 误报警。

更换为 ABB 500AIM02（1MRB150022 R0002） 后，信号精度恢复至 ±0.1%，漂移问题消除，误报警不再发生；断线检测功能提前发现 2 处现场电缆隐患，避免了非计划停机，年节约维护与能耗成本超 50 万元。

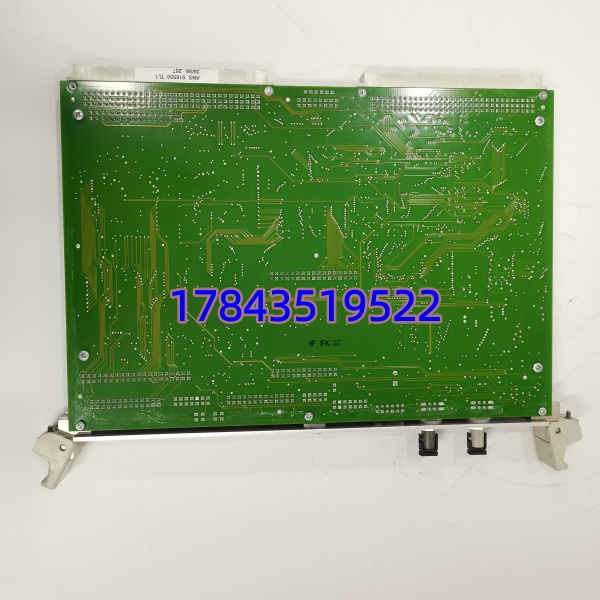

ABB 500AIM02 1MRB150022 R0002 1HDF 930412 X010

核心卖点与差异化

1. P13 系统专用：适配 ABB 中央控制 P13 平台，背板总线与协议完全匹配。
2. 高精度采集：16 位 ADC，精度 ±0.1%，适合温度 / 压力 / 流量等关键参数。
3. 全通道隔离：通道间电气隔离，抗 EMI、防接地回路，适合恶劣工业环境。
4. 断线诊断：电流信号 < 3.6mA 自动识别断线，提前预警、减少非计划停机。
5. 宽温高可靠：-20°C~+60°C，三防涂层，MTBF>50,000 小时。
6. 原装全检出货：每块卡件经绝缘、耐压、信号精度、24 小时老化测试，附报告。

SOP 质量透明化检测流程

1. 入库验收：核对 ABB 原厂标签、序列号、合格证；外观无腐蚀、烧痕、拆装痕迹；附件齐全。
2. 电气性能测试：500V 摇表测绝缘 > 10MΩ；通道间隔离耐压测试无击穿；24V 供电功耗实测≤4VA。
3. 上机功能测试：接入 P13 测试机架；4-20mA/0-10V 标准信号输入，校验精度 ±0.1%；连续 24 小时老化，监测温升与稳定性。
4. 固件与配置核验：读取 P13 固件版本并记录；备份标准量程与断线检测参数；确认通道配置匹配现场需求。
5. 终检与包装：质检员签字确认；防静电袋密封 + 气泡膜 + 硬纸箱；贴 QC 合格标签；可提供测试视频 / 照片备查。

技术避坑指南

1. 混淆 P13 与 AC500 系列500AIM02 属于P13 中央控制平台，不是 AC500 PLC 模块，两者总线与机械结构完全不同，买错无法安装。采购前务必确认系统型号。
2. 量程配置错误现场 4-20mA 与 0-20mA 混用、电压 / 电流选错，会导致读数偏差或无显示。更换前记录原通道量程与信号类型，新模块严格对应配置。
3. 断线检测误报信号下限设错（如把 4mA 设为 0mA）会误报断线。P13 系统默认 < 3.6mA 为断线，不要随意修改阈值。
4. 供电不稳导致漂移24V DC 波动超过 ±10%，会引起采集值漂移。加装稳压模块，实测供电稳定后再上机，预留 20% 功耗余量。
5. 静电击穿（ESD）卡件精密 ADC 芯片对静电敏感，秋冬干燥季徒手拆装极易烧毁。全程佩戴防静电手环，在防静电垫上操作，禁止触摸板卡裸露焊点。
