ABB 3HNA024871-001（型号别名 ACU-01B）是 ABB 专为IRB 系列喷涂机器人设计的专用气流控制模块，替代老款 3HNA013719-001（ACU-01）。作为喷涂机器人的 “呼吸中枢”，它直接安装于机器人控制柜内，负责将主控指令转化为高精度气体流量与压力输出，确保喷涂过程中雾化气压、成形气压、清洗气压的稳定与精准，直接影响漆面质量与生产良率。
模块采用挪威原产工业级气动与电子集成设计，内置压力传感器、比例阀与高速通讯芯片，可适应汽车厂、 aerospace 等严苛喷涂环境，具备过压、欠压、泄漏自检功能，实时上传状态数据至机器人系统，保障喷涂作业连续稳定。

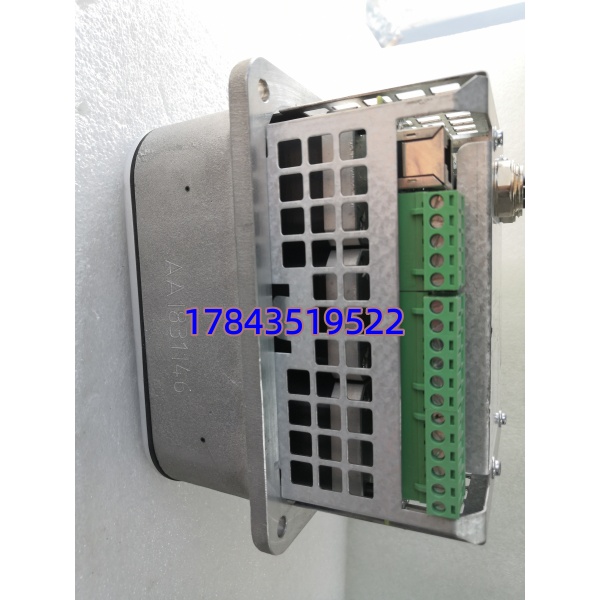

ABB 3HNA024871-001
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 原厂料号 | 3HNA024871-001（ACU-01B） |
| 适配设备 | ABB IRB 52/53/54/6600/7600 喷涂机器人 |
| 通道数量 | 3 路独立空气控制通道 |
| 通讯接口 | Ethernet（TCP/IP） |
| 工作电压 | 24V DC ±10% |
| 防护等级 | IP20（可选 IP65 防护套件） |
| 工作温度 | 0℃ ~ +55℃ |
| 重量 | 约 1.66kg（3.66lbs） |
| 产地 | 挪威 |
| 质保周期 | 12 个月 |

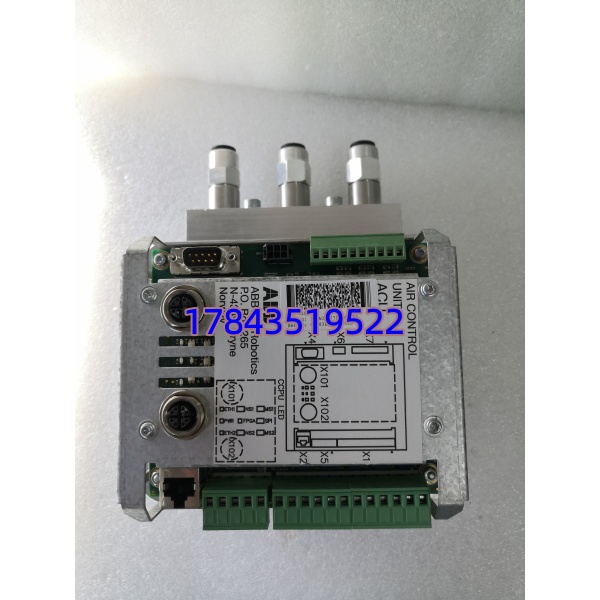

ABB 3HNA024871-001
安装与接线指南
阶段一：准备工作（约 10 分钟）
⚠️ 安全强制要求
- 机器人切至手动模式，锁定安全门
- 关闭控制柜总电源，断开气源，静置 5 分钟放电
- 佩戴防静电手环，防止静电损坏精密传感器
工具准备：十字螺丝刀、内六角扳手、万用表、手机（拍照留存线路）备份工作：拍照记录原有气管、电源线、网线接口位置
阶段二：旧模块拆卸（约 15 分钟）
- 打开控制柜柜门，拆除喷涂控制区防护板
- 先关气源，依次拔下 3 路气管（做好通道标记）、24V 电源插头、Ethernet 网线
- 松开模块固定螺丝，平稳抽出旧件
- 清理安装位灰尘，检查气管接头密封性
阶段三：新模块安装（约 15 分钟）
- 核对型号 3HNA024871-001（ACU-01B） 无误
- 对位推入模块，锁紧固定螺丝
- 按标记连接气管（严禁接错通道）、电源、网线
- 检查气管无弯折、接头无泄漏，网线插接到位
阶段四：上电调试（约 20 分钟）
- 确认接线无误，恢复气源与电源
- 机器人系统上电，进入I/O 配置界面，识别 ACU-01B 模块
- 执行气压校准：设置标准压力，校准传感器零点与量程
- 点动测试各通道气压输出，响应灵敏、无泄漏报警
- 空载试运行 30 分钟，参数稳定后投入生产
常见问题解答（FAQ）
Q1：ACU-01B（3HNA024871-001）能直接替代老款 ACU-01 吗？A：可以直接原位替换，安装尺寸、接口定义、通讯协议完全兼容，无需改造硬件，仅需在机器人系统中更新设备配置文件即可。
Q2：模块常见故障有哪些？A：典型故障包括：① 通道压力偏差（多为压缩空气含油含水导致传感器污染）；② 通讯中断（网线接触不良或 IP 地址冲突）；③ 气路泄漏（接头老化或安装不当）。
Q3：更换后需要重新编程吗？A：无需修改喷涂程序，仅需完成气压校准与I/O 地址匹配，5-10 分钟即可完成调试。
Q4：适用哪些行业场景？A：主要用于汽车整车 / 零部件喷涂、 aerospace 涂装、家电外壳喷涂、木器涂装等对喷涂精度要求高的自动化产线，是 ABB 喷涂机器人的核心易损备件。
Q5：如何保障气源质量延长模块寿命？A：需在气源前端安装三级过滤（水、油、粉尘），确保压缩空气露点≤-40℃、含油≤0.1mg/m³，定期排放过滤器积水，避免杂质进入模块气路。
