描述
产品深度介绍
ABB 3HAC026272-001 是适配 ABB IRC5 系列机器人控制柜的专用电源板，作为柜体核心供电部件，负责给控制主板、通讯板、信号回路及驱动辅助回路稳定供电。板卡自带多级防护电路，适配车间粉尘、震动、温差波动等复杂工况，长期连续运行稳定性强。现场电源板故障会直接导致机器人无法上电、开机报错、系统黑屏死机，采用同型号备件原位替换，可快速恢复产线正常运转，压缩停机时长。
ABB 3HAC029024-001
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 物料型号 | 3HAC026272-001 |
| 适配机型 | ABB IRC5 机器人控制柜 |
| 输入电压 | 控制柜交流 / 直流内置供电 |
| 输出类型 | 多路隔离直流稳压输出 |
| 保护机制 | 过流保护、过压保护、短路保护、过热保护 |
| 工作环境 | 0 ℃ ~ +55 ℃ |
| 安装形式 | 柜内螺丝固定，标准卡扣位 |
| 电气设计 | 工业级电容、三防涂层、抗电磁干扰 |
| 适用场景 | 搬运、焊接、码垛、上下料机器人工作站 |
| 质检标准 | 原厂出厂全检，入库二次通电复测 |

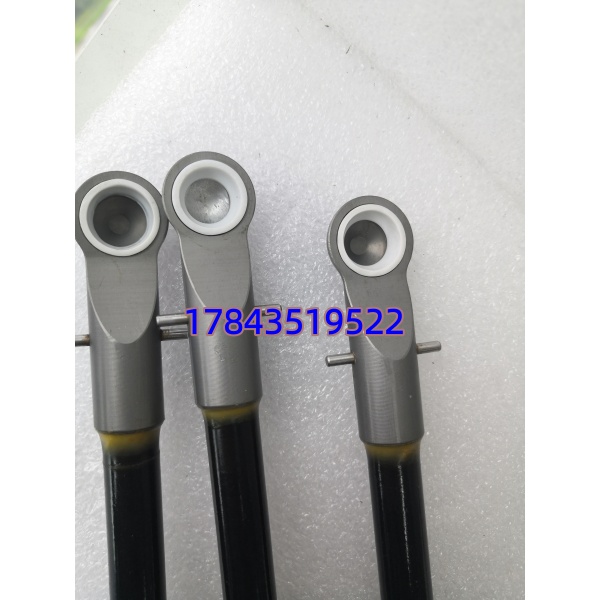

ABB 3HAC029024-001
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全操作强制要求
- 机器人执行安全停机，切断控制柜总电源
- 断电后静置 5 分钟以上，释放高压电容残余电量
- 按下急停按钮，悬挂检修警示标识
工具准备：防静电手环、十字螺丝刀、内六角工具、万用表、手机、标签纸提前备份机器人系统参数、程序与硬件配置，拍照记录所有插头与走线。
阶段二：拆卸旧板卡（15 分钟）
- 打开 IRC5 控制柜柜门，避开高压强电区域
- 对所有排线、电源插头逐一编号标记，拍照留存
- 拔下所有连接插头，避免硬扯损伤针脚
- 拧下固定螺丝，平稳取出老旧电源板
- 清理安装位灰尘，检查柜体线路有无老化破损
阶段三：安装全新模块（15 分钟）
- 全程佩戴防静电手环，防止静电击穿电子元件
- 核对型号：确认 3HAC026272-001 实物一致
- 对位放入安装槽，锁紧固定螺丝，保证贴合无松动
- 对照旧件照片，逐一对插所有线束插头，卡扣锁紧
自检清单：
- 板卡固定牢固无晃动
- 所有插头插接到位、无虚接
- 线路无挤压、无强行弯折
- 柜内无遗留工具杂物
阶段四：上电调试运行（20 分钟）
- 确认接线无误后，关闭柜门，解除急停
- 缓慢上电，观察电源板指示灯状态
- 等待系统完整自检，查看是否存在硬件报错
- 进入机器人系统界面，检查供电回路与硬件识别状态
- 空载开机静置 30 分钟，监测板卡温升与运行状态
- 无报警、无异常发热，即可投入正常生产使用
常见问题解答 (FAQ)
Q1：3HAC026272-001 支持热插拔更换吗？A：完全不支持。该板卡涉及控制柜多路供电回路，带电插拔会造成短路、芯片烧毁，甚至损坏整套控制器，维修成本极高，更换必须完全断电放电。
Q2：电源板损坏常见故障表现有哪些？A：典型现象：机器人无法开机、上电无反应、系统反复重启、电源指示灯不亮、控制柜随机报警、伺服使能无法建立。
Q3：更换新电源板后，需要重装系统或参数吗？A：同型号直接替换无需重装系统与参数。只需保证插头接线无误，上电即可正常识别运行，无需额外调试标定。
Q4：货品是否为全新原装，如何核验？A：全程提供全新原装货源，附带原厂包装与序列号。出货前完成通电检测、绝缘测试、功能核验，可提供检测照片与视频，支持到货核验。
Q5：该型号适配哪些 ABB 机器人？A：主要适配 ABB IRC5 标准控制柜，覆盖主流六轴工业机器人通用型号，是现场维保高频替换的核心易损备件
