描述
产品深度介绍

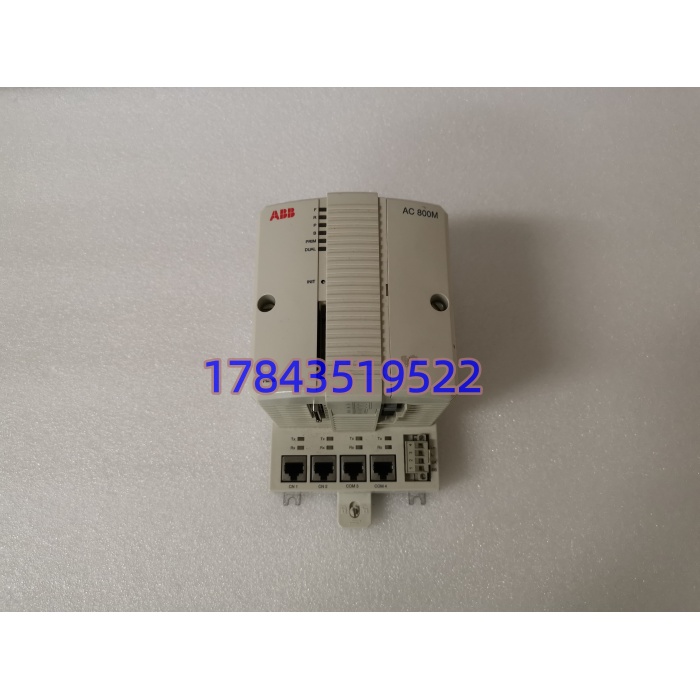

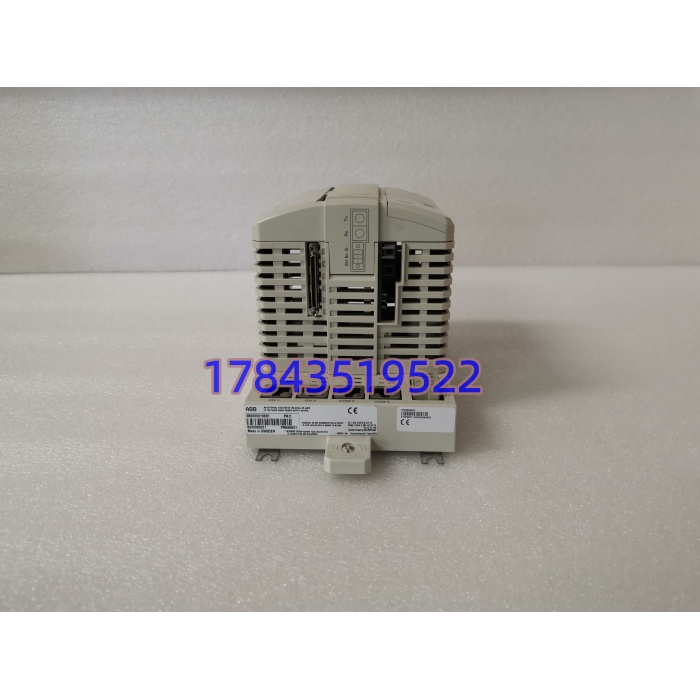

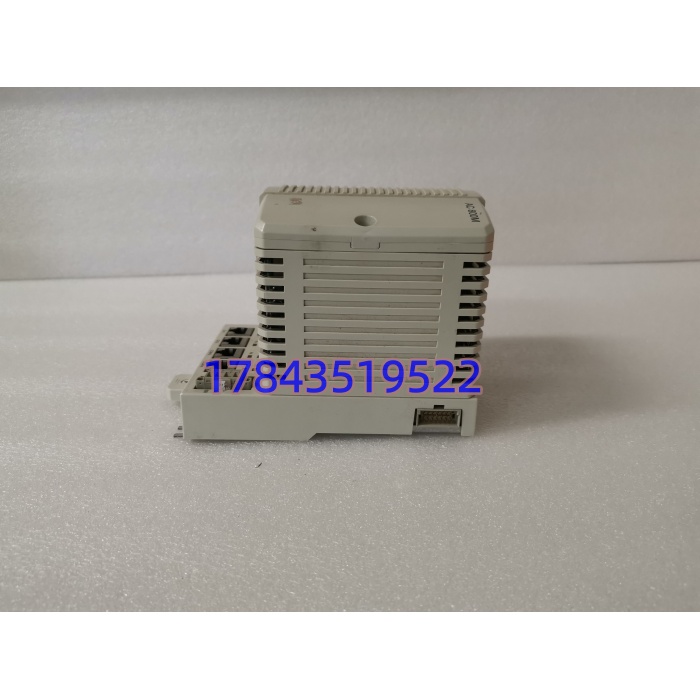

ABB PM866K01（3BSE050198R1）是 AC800M 系列的高端过程控制器，作为 ABB 800xA 系统的核心控制单元，专为石油化工、电力能源等复杂工业场景设计。它采用 PowerPC 双核处理器，运算性能强，可处理大规模控制程序与实时数据。
该控制器集成双以太网口与多协议通讯能力，支持冗余配置，切换时间＜100ms，保障关键流程不中断。宽温设计（-25°C 至 + 70°C）适配严苛工况，是老旧系统升级与关键设备备件的优选。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号 | PM866K01 |
| 订货号 | 3BSE050198R1 |
| 处理器 | 双核 PowerPC，主频 1.7GHz |
| 内存 | 2GB DDR3 RAM，1GB Flash |
| 通讯接口 | 2× 以太网（100Mbps）、RS-232 串口 |
| 支持协议 | Modbus TCP、PROFIBUS、OPC UA |
| 冗余功能 | 支持主备冗余，切换＜100ms |
| I/O 容量 | 最大 32,000 点（S800 I/O） |
| 电源 | 24VDC（19.2–30VDC），功耗 12W |
| 工作温度 | -25°C 至 +70°C |
| 尺寸（宽 × 高 × 深） | 135×186×119mm |
| 重量 | 约 1.1kg |
| 认证 | IEC 61508 SIL2、CE、UL |
技术避坑指南
- 固件版本不匹配
- 问题：新固件过新 / 旧，导致通讯超时、程序报错
- 避坑：替换前读取原固件版本，采购时明确版本范围
- 案例：某项目固件从 V2.8 升至 V3.1，协议不兼容，停机 2 天
- 冗余配置错误
- 问题：主备模块 IP 重复、同步线接错，切换失败
- 避坑：按手册设置独立 IP，专用冗余线缆连接
- 警示：冗余切换失败可能导致关键流程失控
- 电源容量不足
- 问题：新模块功耗 12W，叠加其他模块导致电源过载
- 避坑：计算总功耗预留 20% 余量，必要时增配电源
- 数据：单机架满配功耗约 60W，需 24V/3A 以上电源
- 静电击穿风险
- 问题：干燥环境徒手操作，静电烧毁 CPU 板卡
- 避坑：全程防静电手环 + 防静电垫，冬季尤需注意
- 教训：见过工程师未做防护，模块通电冒烟，损失超万元
常见问题解答（FAQ）
Q1：PM866K01 和 PM866AK01 有什么区别？能直接替换吗？A：两者核心架构一致，但 PM866AK01 内存更大（4GB RAM）、性能更强。不能直接替换：
- PM866K01 → PM866AK01：需重新编译程序，固件≥V5.1
- PM866AK01 → PM866K01：程序需降级，部分功能受限建议同型号替换，升级需评估程序兼容性。
Q2：这个模块支持热插拔吗？A：不支持单机热插拔，必须断电更换。冗余配置下可不停机切换备用模块：
- 主模块故障 → 备用模块自动接管（＜100ms）
- 切换后可断电更换故障主模块非冗余系统强行热插拔易烧毁背板与模块。
Q3：质保多久？是全新原装吗？A：提供12 个月质保，均为全新原装（New Surplus）：
- 来源：ABB 授权渠道库存，非翻新 / 维修件
- 验证：可提供序列号、原厂装箱单，官网可查
- 质保范围：非人为硬件故障，免费换新或维修翻新件价格低 30%-50%，但稳定性差、无质保，不建议关键系统使用。
Q4：适合哪些行业使用？A：专为高可靠性要求行业设计：
- 电力：火电锅炉控制、风电主控、电网调度
- 石化：炼油反应釜、管道 SCADA、安全联锁
- 水处理：污水泵站、管网压力调节
- 制造业：汽车焊装线、钢铁轧机自动化不建议小型设备或非连续生产场景使用，性价比偏低。
